双罐体立式水过滤处理设备结构设计

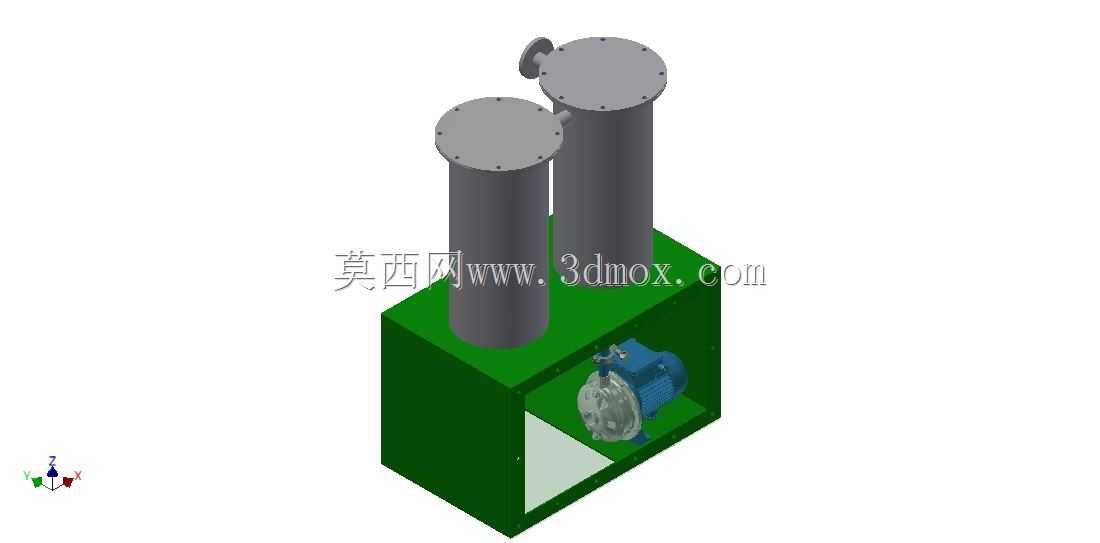

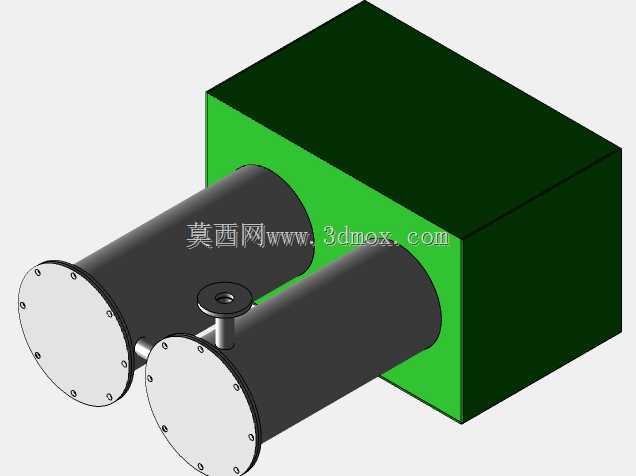

　　这套水过滤设备的三维结构，是针对中小型循环水系统、工业制程给水环节设计的一体化过滤单元，在实际工程场景中，常被配套在冷却循环水系统、生产工艺给水支路、中小型中水回用预处理段，用来截留水中的悬浮杂质、颗粒状污物，避免后端管路、换热设备、精密用水部件被杂质堵塞或磨损。从结构布局来看，设计上采用了双立式过滤罐体搭配下部集成机架的排布方式，两个圆柱形过滤罐体竖直固定在绿色箱式机架的顶面，罐体顶部采用快开式法兰端盖结构，这种设计是考虑到实际运维中更换滤料、清理罐体内部截留杂质的操作需求，无需拆卸整体管路就能打开端盖完成维护，大幅降低现场运维的工作量。机架下部的空腔内集成安装了卧式增压泵组，泵体的进出水口分别通过管路与两个过滤罐体串接，

　　整体将动力单元与过滤单元集成在同一个底座机架上，不需要现场额外做分体设备的管路对接和基础找正，设备到场后只需要连接总进出水口法兰、接通动力电源就能投入使用，能有效缩减现场安装的施工周期。设计过程中，罐体的长径比经过了针对性核算，既保证了水流在罐体内有足够的停留路径，让滤层能充分接触水流完成杂质截留，又控制了整体设备的占地面积，机架的底部预留了通用的安装固定孔位，适配大多数工业厂房的设备安装平台、混凝土基础的安装尺寸要求，设备侧面预留的管路接口位置也匹配常规工业水管路的安装标高，不需要额外做非标变径或抬高基础就能对接现场管路。从功能逻辑上，双罐体的串接结构可以实现分级过滤，前端罐体先截留大粒径的悬浮杂质，后端罐体做精细过滤，

　　相比单罐体过滤结构，能有效延长滤料的更换周期，同时降低单个罐体的过滤负荷，避免短时间内滤层堵塞导致压差异常升高的问题。机架采用箱式焊接结构，侧面预留了检修开口，日常巡检时可以直接打开侧部的护板检查泵组的运行状态、做轴承润滑或者密封件更换，不需要拆解上部的罐体结构。在安装边界的考量上，设备顶部的端盖开启方向预留了足够的操作空间，建模时已经核算了端盖开启时的最大外伸尺寸，现场布置时只要在设备顶部预留对应高度的操作空间，就能顺利完成滤料更换作业，设备整体的重心落在机架底座的中心区域，运行时泵组产生的振动可以通过机架整体均匀传递到安装基础，不需要额外做独立的减震基础，只要在底座和安装面之间加装常规减震垫就能满足运行的减震要求。

　　这套结构的建模细节上，所有法兰连接位置都预留了标准的螺栓孔位，管路的转弯半径都符合流体输送的设计规范，避免局部阻力过大造成的能耗浪费，泵组和罐体的连接位置也做了安装检修间隙的预留，后期更换泵体密封或者叶轮部件时，有足够的操作空间完成拆装，不会因为结构间隙过小导致运维时需要拆解周边部件。
