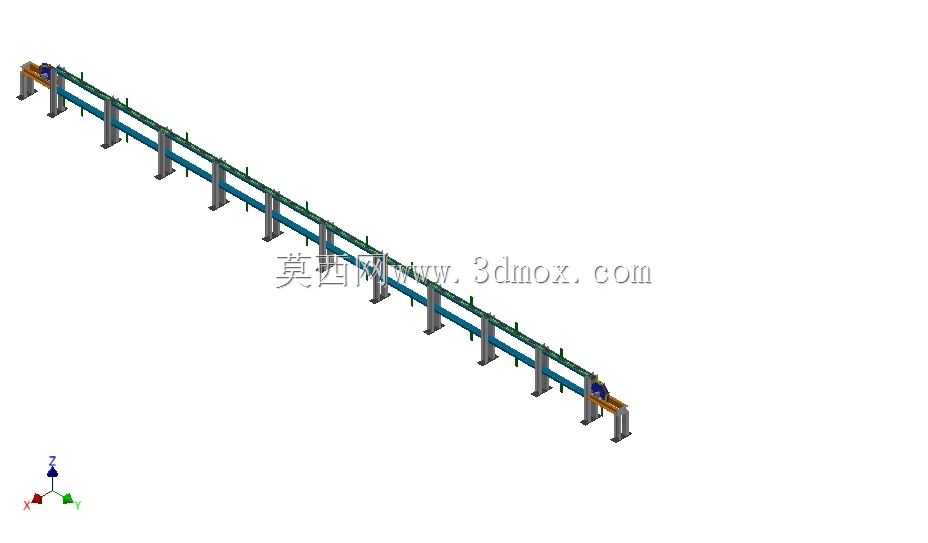

长距离重载链条滚筒输送设备结构

　　在车间物料转运、生产线工序衔接、仓储出入库接驳等场景中，长距离输送设备的结构合理性直接决定了产线运行的稳定性与维护成本。这款链式输送结构采用双列链条搭配密集排布滚筒的承载形式，区别于普通皮带输送，可承载重量更大的工装托盘、金属工件、箱体类物料，运行过程中不会出现皮带打滑、跑偏的问题，适合在机加工车间、装配产线、物流分拣区做连续化物料传输使用。从设计逻辑来看，整体采用分段式机架拼接思路，每段机架配备独立的可调支腿，支腿底部预留地脚安装孔，可根据现场地面平整度调整支腿高度，保证整条输送线的水平度误差控制在允许范围内，避免链条运行过程中出现卡滞、跳齿的问题。机架主体采用标准型钢焊接成型，两侧设置链条导向轨道，链条运行时嵌入导向槽内，

　　可限制链条横向窜动，同时承载链条传递的载荷，避免链条下垂影响运行精度。两端的传动端与张紧端采用对称式布局，传动端预留动力安装位，可匹配减速电机直接驱动链轮，张紧端设置可调式张紧结构，通过调整螺栓位置改变链轮轴距，补偿链条长期运行产生的磨损伸长量，无需频繁拆换链条即可保证张紧度合适。滚筒排布间距根据常规输送物料的最小尺寸设计，确保最小规格的物料在输送过程中不会卡在两根滚筒之间，滚筒两端采用轴承座与机架连接，转动阻力小，物料在滚筒表面过渡顺畅，不会出现卡顿磕碰的问题。安装边界方面，设备整体宽度控制在常规输送线的通用尺寸范围内，两侧预留足够的安装维护空间，可直接对接各类生产设备的出料口、提升机的接驳端，也可多段拼接延长输送距离，

　　适配不同车间的布局需求。结构上所有外露的传动部位都预留了护罩安装位，现场安装时可加装安全护罩，避免运行过程中杂物卷入传动部位，符合车间安全生产的要求。支腿的横向间距经过载荷校核，在满载工况下机架的挠度变形量控制在允许范围内，不会出现中部下垂导致的运行阻力增大问题。链条选用标准工业输送链条，配件通用性强，后期维护更换成本低，链轮采用标准件加工，齿形经过淬火处理，耐磨性能优异，可满足长期连续运行的磨损要求。
