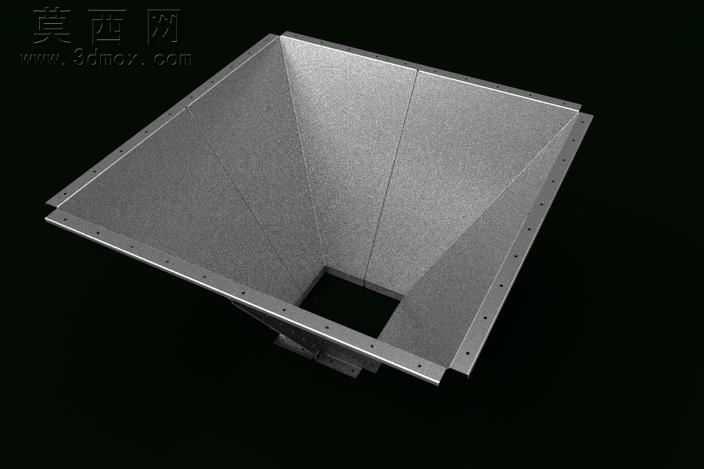

方口变径焊接式灰尘收集漏斗结构

该灰尘收集漏斗采用三维参数化建模方式完成整体结构设计，建模过程中优先采用钣金特征驱动的建模逻辑，精准还原四块梯形拼接面板的折弯角度、法兰翻边尺寸以及螺栓安装孔的排布规律，所有孔位均按照通用螺栓连接标准设定孔径与孔距，保证模型可直接对接生产加工的尺寸校验需求。渲染阶段采用KeyShot物理渲染流程，材质选用哑光镀锌钢板材质，调整金属粗糙度参数模拟工业钣金件的磨砂质感，通过环境HDR光效打亮漏斗内壁的折角结构，清晰呈现四块面板拼接形成的方锥过渡形态，上宽下窄的变径结构经过流体走向模拟验证，能够让收集的灰尘依靠自重顺畅滑落至下方小口出料端，避免积灰挂壁的问题。结构设计上采用模块化拼接思路，四块完全相同的梯形面板通过边缘折边配合螺栓紧固拼接，无需复杂的一体成型模具，生产组装成本低廉、加工效率高，同时在漏斗上口的外边缘设计整圈带孔法兰边，可直接与上方除尘设备的出风口或吸尘罩法兰对接，下方小口同样预留连接结构，可对接储灰桶或输灰管路。设计过程中预留了附加面板的安装接口，可根据实际除尘风量、处理场景的需求，通过加装同规格拼接面板扩大漏斗的容积与上口尺寸，适配不同处理量级的除尘系统，整体结构无复杂异形曲面，所有拼接缝均做对齐处理，组装后整体密封性良好，可有效避免收集过程中的灰尘溢散问题，兼顾了加工经济性、安装便捷性与使用实用性，适配中小型工业除尘场景的灰料收集需求。
