水帘式喷漆作业柜设备结构设计

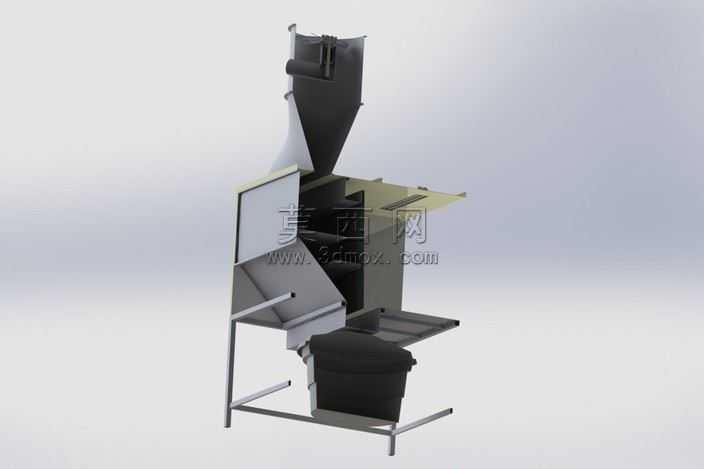

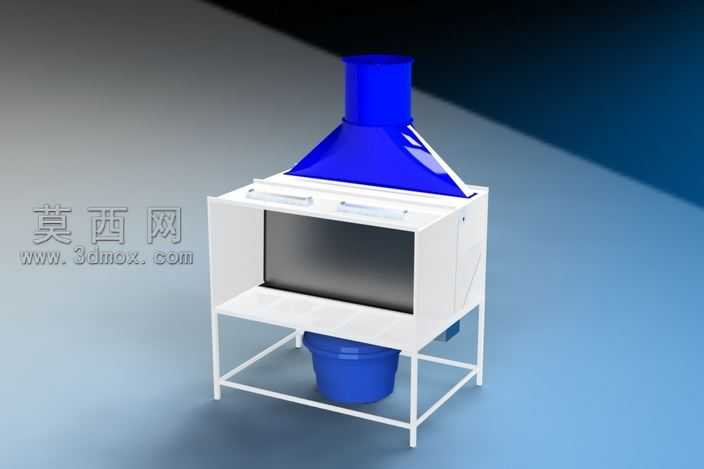

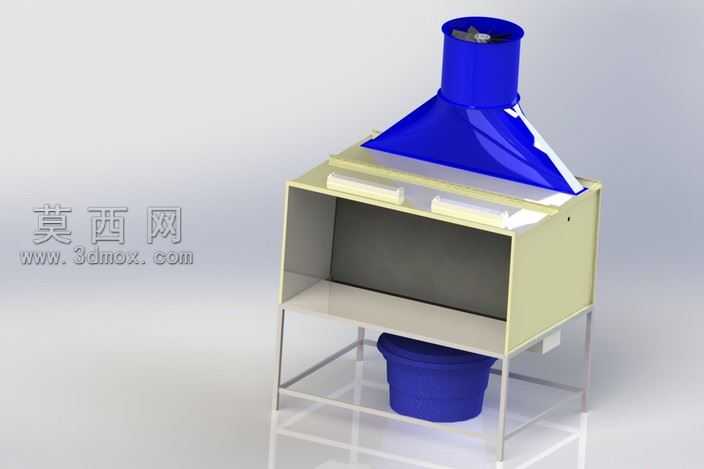

本作品为水帘式喷漆作业柜的三维参数化模型，采用SolidWorks完成全结构建模与效果渲染，整体建模过程严格遵循工业设备的实际生产尺寸逻辑，所有零部件均按照1:1真实比例搭建，可直接用于生产参考或结构优化设计。模型整体采用立式柜式框架结构，主体支撑框架采用方管型材拼接建模，通过焊接约束模拟真实的连接强度，框架底部预留了废液收集桶的安装空间，可直接适配标准规格的工业储液桶，无需额外调整安装尺寸。柜体上部设计有锥形集气排风罩，排风罩采用渐扩式流线型结构建模，可有效引导柜内漆雾气流向上汇聚，减少气流死角带来的漆雾散逸问题，排风罩顶部预留标准圆形排风接口，可直接对接车间排风管道系统。柜体正面设置半开放式操作窗口，窗口边缘做圆弧过渡处理，既保证操作人员的作业操作空间，又能通过合理的开口尺寸控制柜内气流流向，避免漆雾从操作口溢出。柜体内部设置水帘导流结构，建模时还原了水帘板的倾斜角度与溢水槽结构，可保证水流均匀沿板壁流下形成完整水幕，将喷漆过程中产生的漆雾颗粒直接带入下方的水循环系统，避免漆雾粘附在柜体内壁或直接排入排风管道。柜体下部设置镂空置物台面，台面采用栅格结构建模，既可以承托待喷涂工件，又能让下落的漆雾与废水顺利落入下方收集区域，不会在台面积聚残留。材质渲染方面，主体框架与柜体外壳采用哑光白色工业烤漆材质，排风罩与底部收集桶采用高亮蓝色工程塑料材质，水帘区域采用半透明带折射效果的水材质，地面搭配浅灰色哑光地坪材质，通过三点布光法完成场景渲染，清晰呈现设备的整体结构与各部件的装配关系，所有零部件均保留完整的建模参数与装配约束，可根据实际使用需求调整柜体尺寸、排风接口规格、水帘流量参数等内容，适配不同规模的小件喷涂作业场景，可有效降低喷涂作业过程中的漆雾扩散问题，保护操作人员的职业健康，同时减少漆雾对车间环境的污染。
