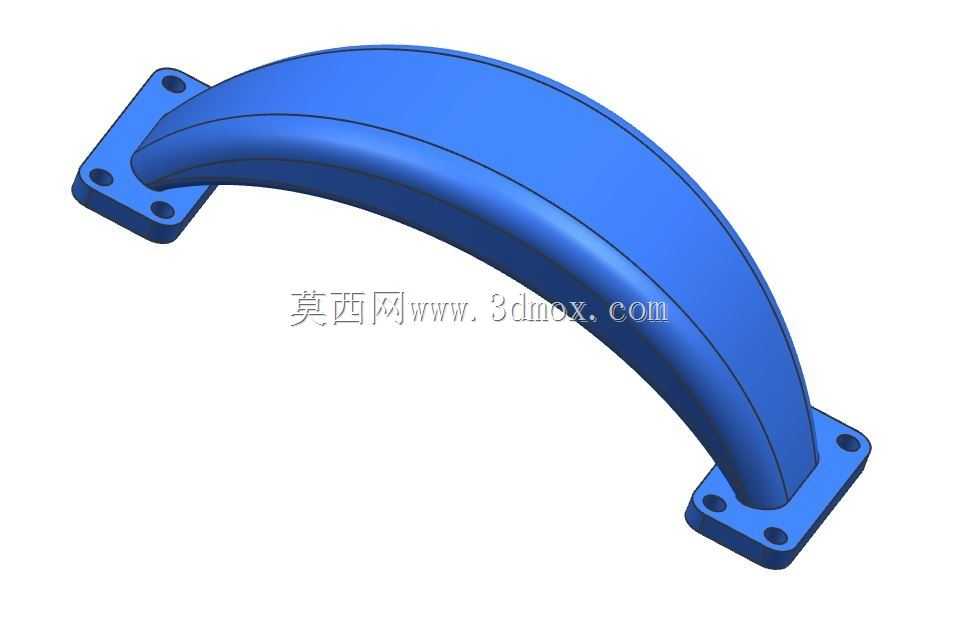

带法兰安装座90度弧形弯通连接构件

　　该弧形弯通构件主要应用在需要实现管路或线缆90度转向布设的工业场景中，常见于自动化设备内部气路排布、通讯基站内部线缆防护走线、小型流体输送管路的转向衔接位置，能够在有限的安装空间内完成通路转向，避免管路或线缆出现直角弯折导致的通径缩减、线缆外皮磨损、流体阻力陡增等问题。构件两端采用方形法兰安装结构，法兰面预留四个对称分布的安装孔，可通过螺栓直接与对应规格的对接端面完成刚性连接，安装时无需额外加工转接结构，对接端面贴合后可保证连接位置的密封性能与结构强度，适配常规的螺栓紧固安装工艺，安装孔的位置公差经过设计校核，可与同规格标准法兰实现无偏差适配。整体采用等曲率弧形过渡结构，弯曲段的内壁保持顺滑连续，不存在突变的折角或台阶，

　　当用于气路输送时可有效降低压缩空气转向过程中的压力损失，减少紊流产生的噪音；当用于线缆防护时，顺滑的内壁可避免线缆穿设过程中被结构棱边划伤，对内部线缆形成完整的防护包覆。设计过程中优先考虑了安装空间的边界限制，整体弯曲半径经过优化，在满足通路转向需求的前提下尽可能压缩构件的外轮廓尺寸，两端法兰的端面保持平行且朝向相互垂直，可直接适配两个垂直布设的对接面，无需额外调整安装角度。构件的壁厚经过受力校核，在常规的工作压力下可保持结构刚性，不会出现受压变形导致的通径变化，法兰与弧形主体的衔接位置做了圆弧过渡处理，可消除应力集中问题，避免长期使用过程中衔接位置出现开裂失效。实际选型使用时，可根据对接端的法兰尺寸匹配对应的安装孔位，

　　安装前需确认两端对接面的平面度，紧固螺栓时采用对角分步拧紧的方式，保证法兰面受力均匀，避免单侧受力过大导致密封失效或法兰变形。该构件的弧形段外轮廓无突出的结构棱边，安装后不会与周边其他零部件产生干涉，可在紧凑的设备内部空间中完成布设，适配设备内部密集排布的管路、线缆安装需求，减少转向位置的转接零件数量，降低整体装配的复杂度。
