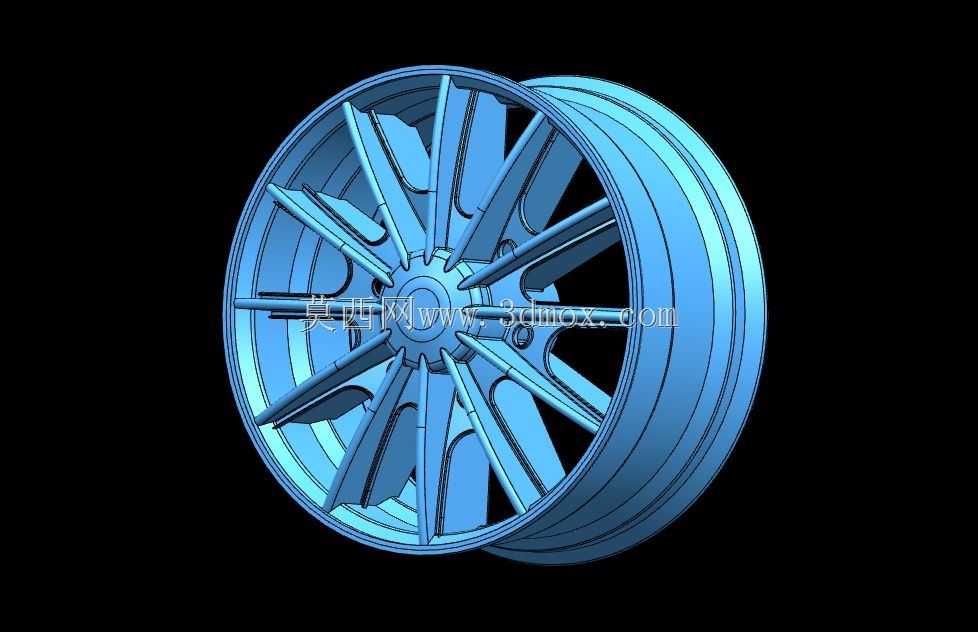

乘用车多辐条铝合金轮毂结构设计

　　这款轮毂的结构设计围绕乘用车日常行驶的载荷工况展开，首先考虑的是轮辋部分与轮胎的配合边界，轮辋的胎圈座角度、凸缘高度完全匹配常规民用真空胎的安装尺寸，边缘做了平滑过渡处理，避免轮胎拆装过程中出现胎侧割伤的问题，同时轮辋的筒体壁厚经过梯度优化，靠近轮辐连接的区域适当加厚，远离载荷传递路径的边缘区域在满足刚度要求的前提下做了减薄处理，平衡整体重量与结构强度。轮辐采用了多辐条分叉式布局，每根主辐条从中心轮毂轴承安装位向外延伸至轮辋内壁的连接点，辐条表面做了内凹的流线型造型，一方面可以在车辆行驶过程中引导气流穿过轮辐间隙，带走制动盘、制动片工作产生的热量，降低制动系统的热衰减风险，另一方面这种等强度的辐条截面设计，能在车辆过弯承受侧向载荷、

　　经过颠簸路面承受垂向冲击时，将应力均匀分散到整个轮辐结构上，避免局部应力集中导致的开裂问题。中心安装面的螺栓孔分布圆直径、中心定位孔尺寸完全对应常规乘用车型的轮毂轴承安装标准，安装面做了精加工平面处理，保证轮毂装车后与轴头的贴合度，避免高速行驶时出现车轮抖动的问题，螺栓孔周边做了局部加厚的凸台结构，承受螺栓锁紧时的压紧力，长期使用也不会出现安装孔变形的情况。在实际应用场景中，这类轮毂适配家用紧凑型、中型乘用车，既可以满足日常城市通勤、高速行驶的强度要求，多辐条的造型也能兼顾外观的视觉效果，设计过程中还考虑了车轮动平衡的配重需求，轮辋边缘预留了平衡块的安装位置，不管是粘贴式还是卡扣式平衡块都能牢固固定，不会在高速旋转时出现脱落。

　　整个轮毂的结构没有冗余的设计部分，所有曲面过渡都做了圆角处理，既减少了铸造过程中的应力残留，也能降低后续机加工、表面处理的工艺难度，装车后轮辐与制动卡钳之间预留了足够的安全间隙，适配常规尺寸的浮动卡钳与固定式制动卡钳，不会出现转向、颠簸时轮辐与卡钳发生干涉的问题。
