22-37kW箱式空气压缩机组结构设计

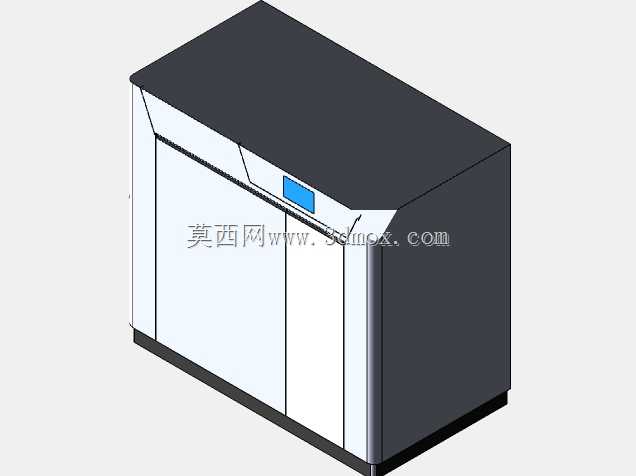

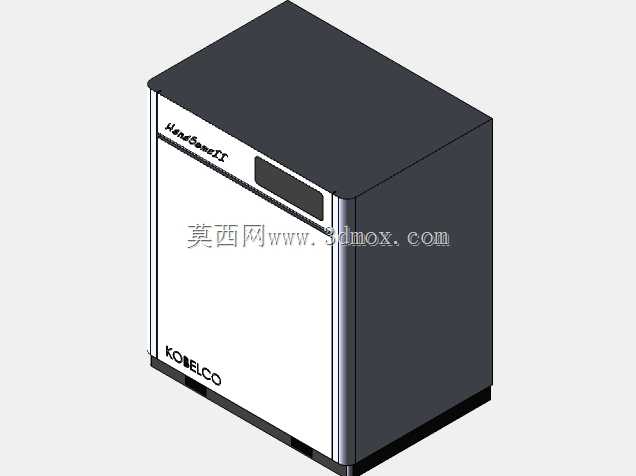

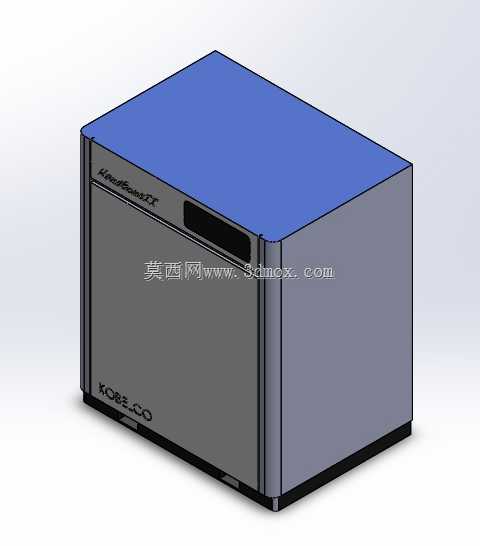

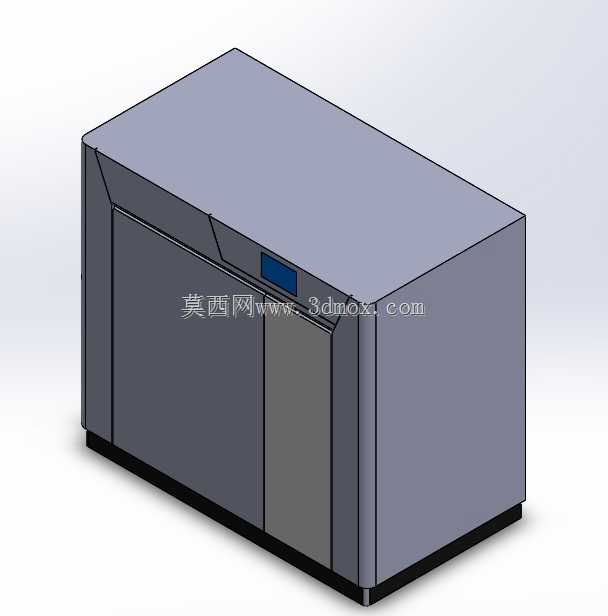

　　这套箱式空气压缩机组的三维结构，主要面向中小型制造车间、汽修门店、小型加工站点的固定供气场景搭建，作为整套气动系统的核心气源输出设备，可稳定提供0.7-1.2MPa区间的压缩空气，覆盖气动扳手、气动夹具、喷涂设备、气动吹扫工具等常见用气终端的动力需求。从结构设计逻辑来看，整体采用一体化封闭式箱型布局，将主机头、油气分离组件、冷却管路、电控单元全部整合在金属钣金外壳内部，一方面可以隔绝机组运行时的机械噪音向外扩散，适配车间内近距离布置的降噪需求，另一方面外壳的防护结构可以阻挡车间内的金属切屑、粉尘、飞溅切削液侵入内部运动部件，降低日常运维的清洁频次。外形设计上采用规整的立方箱体结构，底部预留了标准的叉车孔位与地脚安装孔，

　　安装边界可适配多数厂房的标准设备基座，不需要额外定制异形安装基础，侧面预留的检修门开合角度可达120度，日常更换油滤、空滤、清理冷却器散热片时不需要完全拆解外壳，运维操作的预留空间足够单人完成常规保养作业。箱体顶部做了微弧折边的防水防尘结构，即使厂房顶部有轻微滴漏或者积灰滑落，也不会顺着箱体拼接缝隙渗入内部电控区域，正面嵌入的内嵌式操作面板区域做了下沉式设计，避免车间内物料转运时磕碰损坏操作按键。从建模细节来看，内部的管路走向全部沿着箱体内部的钣金加强筋排布，用标准管卡固定，避免机组运行振动导致管路摩擦破损，油气桶与主机的连接位置预留了减震垫的安装间隙，不会出现硬连接传导振动导致的焊缝开裂问题，冷却风道采用下进上出的走向设计，

　　进风口位置在箱体下部正对冷却器进风面，出风口在箱体顶部顺着热空气上升方向排布，不需要额外加装导流风管就能满足散热需求，适配多数没有专门通风地沟的普通厂房安装条件。这类功率段的压缩机组，在建模时需要重点关注整体重心位置，将重量较大的主机、油气桶布置在箱体底部靠近中心的区域，避免吊装转运时出现重心偏移侧翻的风险，外壳的钣金拼接处全部预留了密封胶条的安装槽位，可根据使用场景需求加装密封胶条，适配多粉尘、高湿度的特殊作业环境。
