工业级褶皱式空气滤清器滤芯结构设计

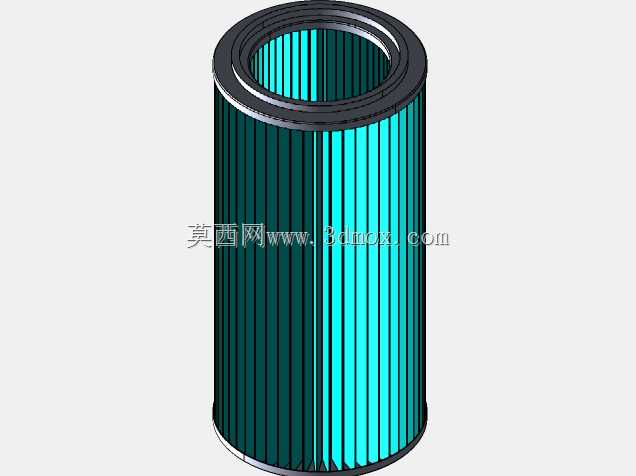

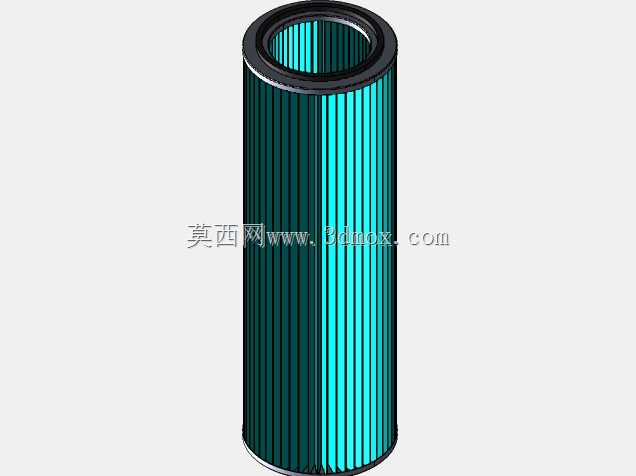

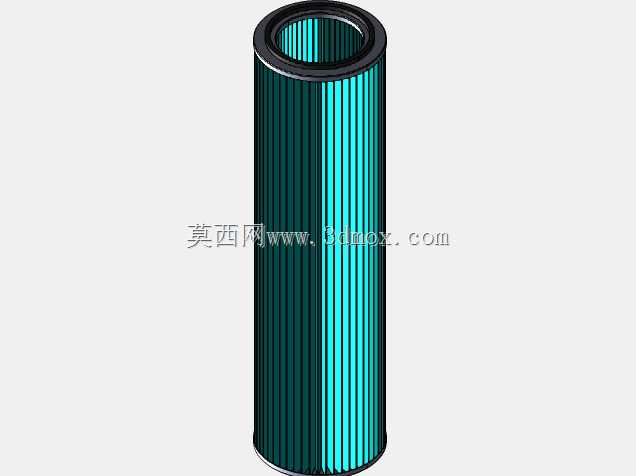

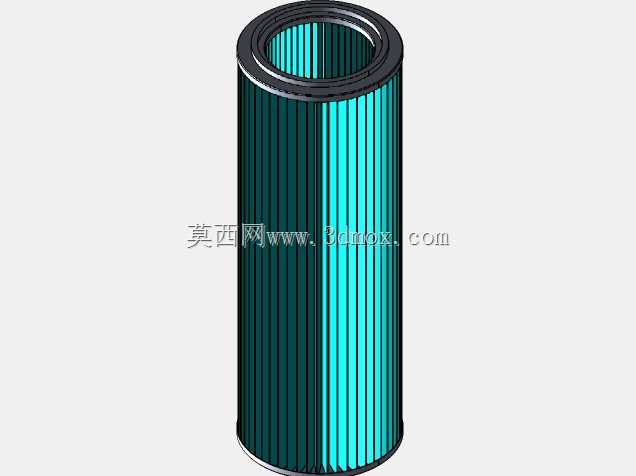

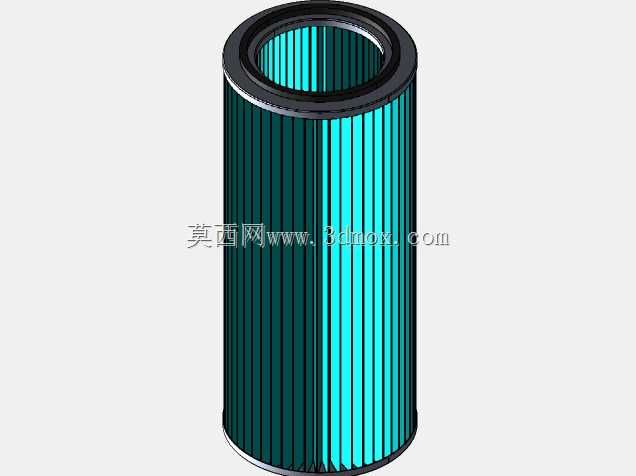

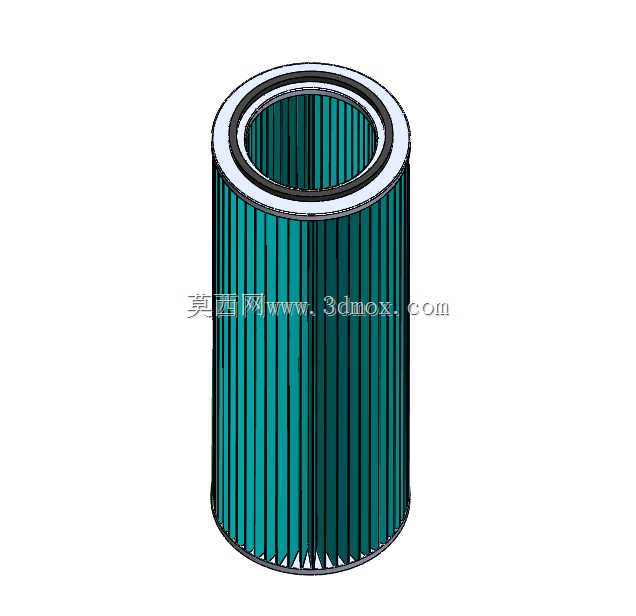

　　这款空气滤清器滤芯采用直筒褶皱式结构设计，核心应用场景覆盖通用动力设备进气系统、小型空压机组进气端、工业通风除尘末端过滤等工况，主要作用是拦截进气气流中携带的硬质粉尘、悬浮颗粒物，避免杂质进入设备内部造成运动副磨粒磨损、气缸壁拉伤、润滑油污染等问题，是进气系统中决定设备运行寿命的核心易耗元件。从结构设计逻辑来看，滤芯采用上下端盖硬密封结构，端盖边缘做卷边包边处理，既可以固定褶皱滤材的轴向位置，避免滤材在气流冲击下出现移位、脱胶问题，也能保证安装后滤芯与壳体安装座之间的密封可靠性，防止未经过滤的气流从侧边缝隙短路进入下游气路。滤材部分采用等距竖向褶皱排布，这种设计可以在有限的筒状安装空间内最大化拓展有效过滤面积，

　　在保证过滤精度的前提下尽可能降低进气阻力，减少设备进气过程的能耗损失；褶皱的折深、折距经过匹配计算，既不会因为折距过小造成滤材贴合堵塞有效过滤通道，也不会因为折距过大浪费径向安装空间，同时竖向褶皱的排布方式也方便后续维护过程中反向吹洗时，积存在褶皱缝隙中的粉尘可以顺着褶皱槽道自然脱落，延长滤芯的单次维护使用周期。从安装边界来看，滤芯整体为等直径圆柱结构，上端开口为通流进气/出气端，安装时直接插入配套的滤清器壳体即可，不需要额外的定位卡扣或者紧固件，依靠端盖与壳体密封面的压紧力实现固定，适配的安装腔体内径仅需要略大于滤芯外径即可，轴向预留尺寸只需要比滤芯总高度多出端盖密封压缩量，不需要额外预留操作空间，适配性较强。实际选型过程中，

　　需要注意滤芯的额定通气量要匹配设备的进气流量需求，避免流量不足造成设备进气负压过大，同时要根据使用场景的粉尘浓度调整滤材的过滤精度，高粉尘工况下可以适当加大褶皱折深提升容尘量，低粉尘高洁净要求场景则可以更换更高精度的滤材层。这款模型完整还原了滤芯的褶皱细节、端盖结构与整体尺寸比例，可直接用于滤清器总成的装配干涉校验、进气系统的布局模拟，也可以作为易耗件选型阶段的三维参考样件，帮助设计人员快速完成安装空间校核与配套结构设计。
