带座外球面枕式滚珠轴承单元结构设计

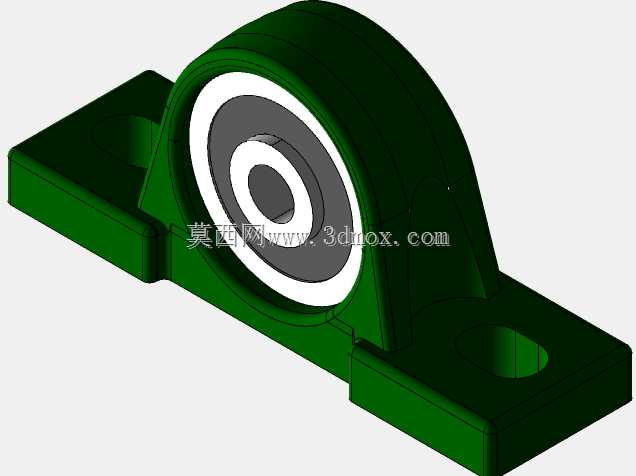

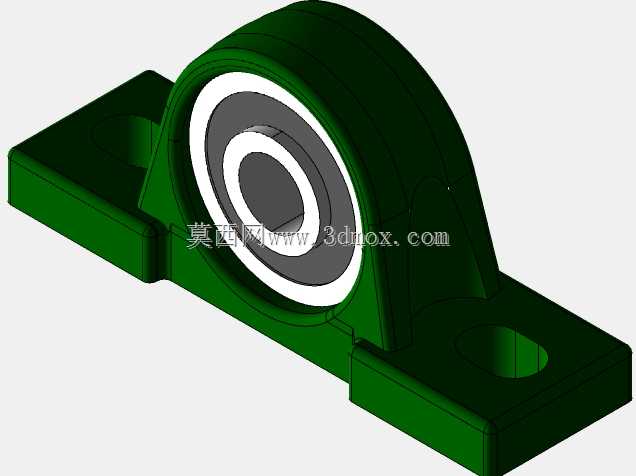

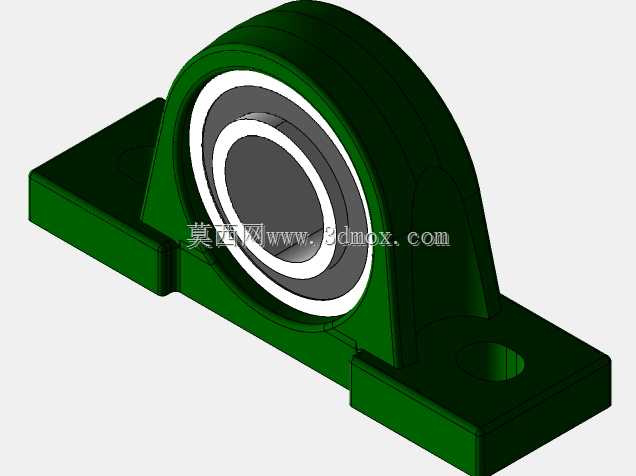

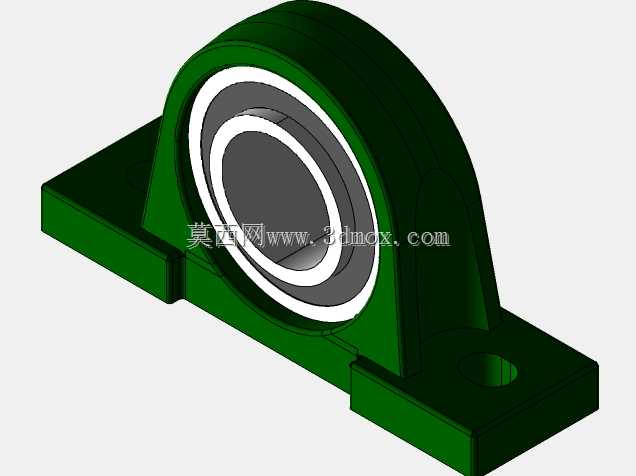

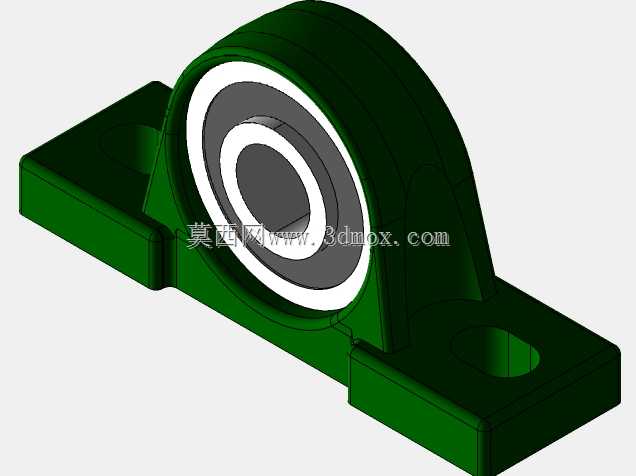

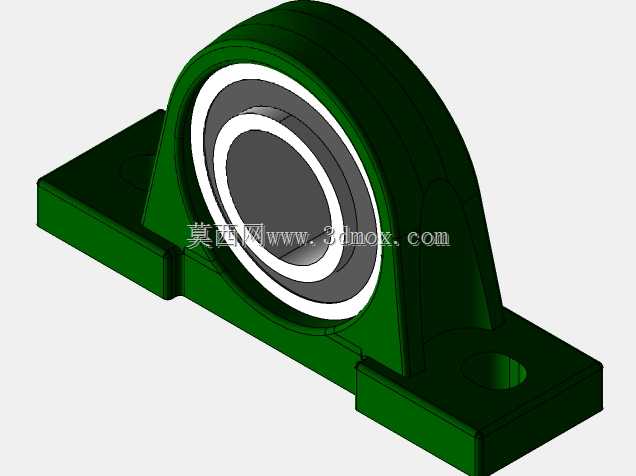

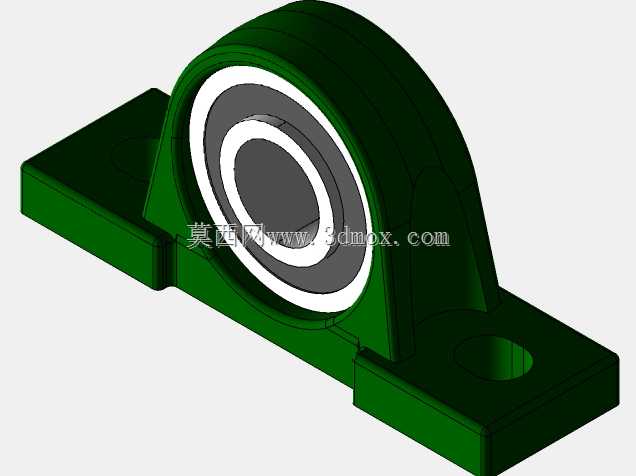

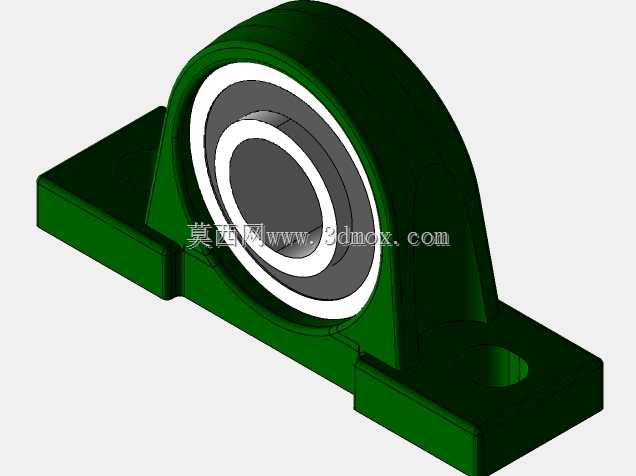

　　这类枕式带座滚珠轴承单元，在轻工输送线、小型农机、食品加工设备的传动系统里应用极广，核心作用是为旋转轴提供径向支承，同时补偿一定范围的安装同轴度误差，降低现场安装的调校难度。从结构设计逻辑来看，整体采用铸铁一体铸造成型的立式安装基座，基座底部设置两个对称的长圆形安装孔，这类孔型设计允许安装时在孔长范围内调整轴系的中心距，抵消机架焊接或机加工带来的孔位偏差，适配现场不同的安装孔距公差，不需要对安装基面做二次精加工就能完成装配。轴承部分采用外球面深沟滚珠结构，内圈比普通深沟球轴承更宽，可通过顶丝与穿入的转轴实现锁紧固定，不需要额外设计轴肩定位，大幅简化轴系的加工工序。外圈的外球面与轴承座内的凹球面配合，

　　能自动补偿轴的挠曲变形以及安装时产生的角度偏差，避免轴承在运行中出现卡滞、偏磨的问题，在轴系跨度较长、机架刚性一般的场景下，这种自调心特性可以有效延长轴承的使用寿命。从安装边界来看，基座底面为平整加工面，安装时需保证与机架支承面贴合度不低于80%，两个安装孔的中心距公差控制在±0.2mm范围内即可满足装配要求，轴承内孔的轴线与安装基面的平行度公差需控制在0.1mm/100mm以内，避免运行中出现附加载荷。轴承单元的密封结构采用双侧接触式橡胶密封圈，能阻挡粉尘、水汽进入轴承内部滚道，在多尘、潮湿的车间环境下也能保持稳定运行，不需要频繁加注润滑脂，日常维护成本较低。建模过程中，重点还原了轴承座的铸造圆角、安装孔的沉头结构、

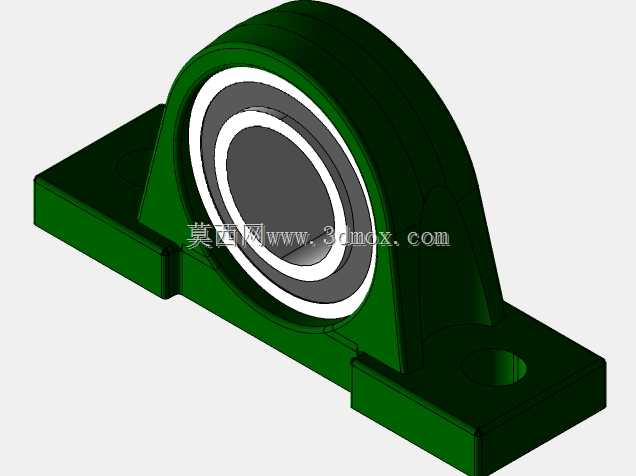

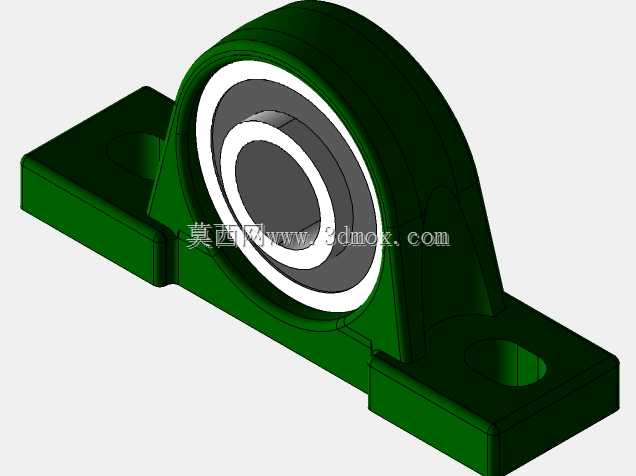

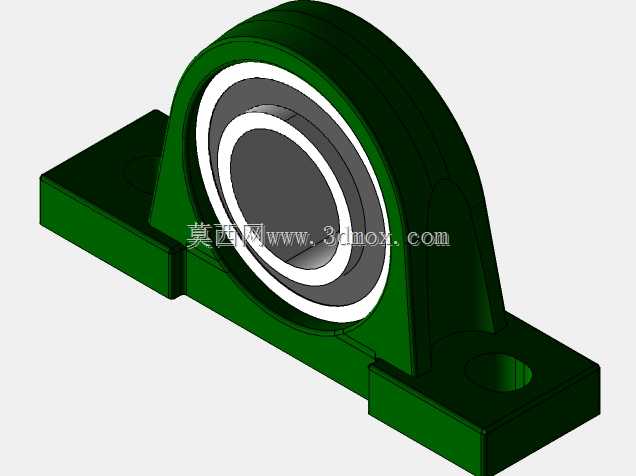

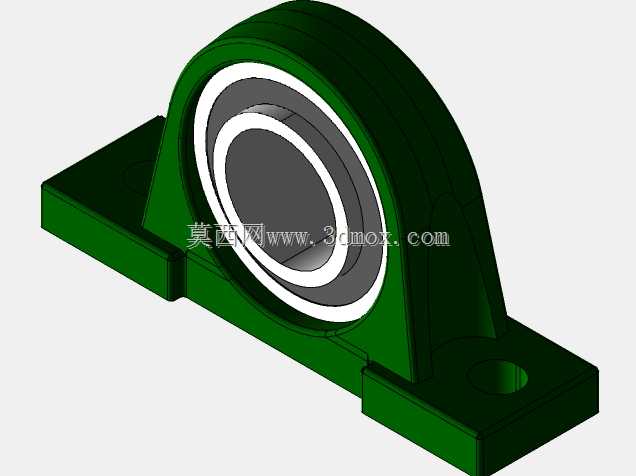

　　轴承内外圈的滚道曲率、滚珠的排布间隙以及密封圈的安装卡槽，所有配合面的尺寸公差都按照实际工业应用的选型标准设置，可直接用于设备选型的装配干涉校验，也可作为同类带座轴承结构设计的参考模板。在实际选型应用中，这类枕式轴承单元通常根据轴径、额定动载荷、安装空间三个维度匹配，不需要额外设计轴承的支承箱体，直接通过螺栓固定在机架上即可完成轴系的支承装配，相比分体式轴承座与轴承的组合，装配工序减少60%以上，非常适合中小型设备的快速组装场景。
