机加工用固定式虎钳夹持结构设计

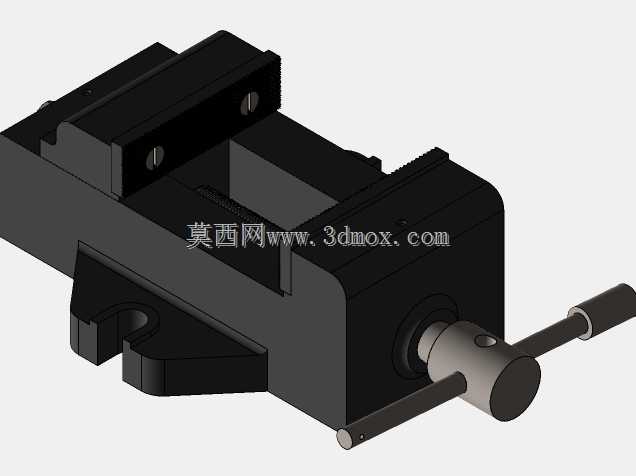

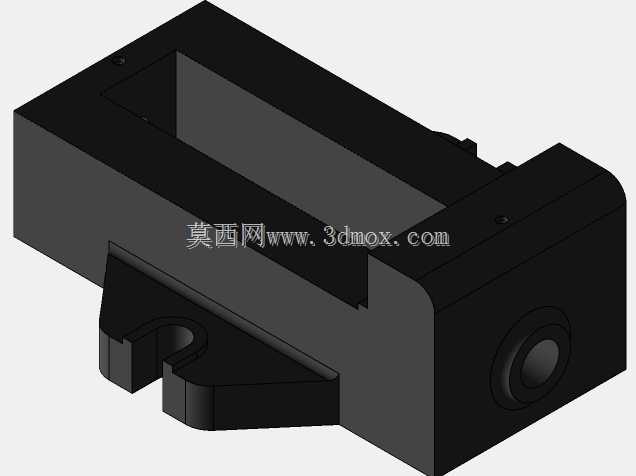

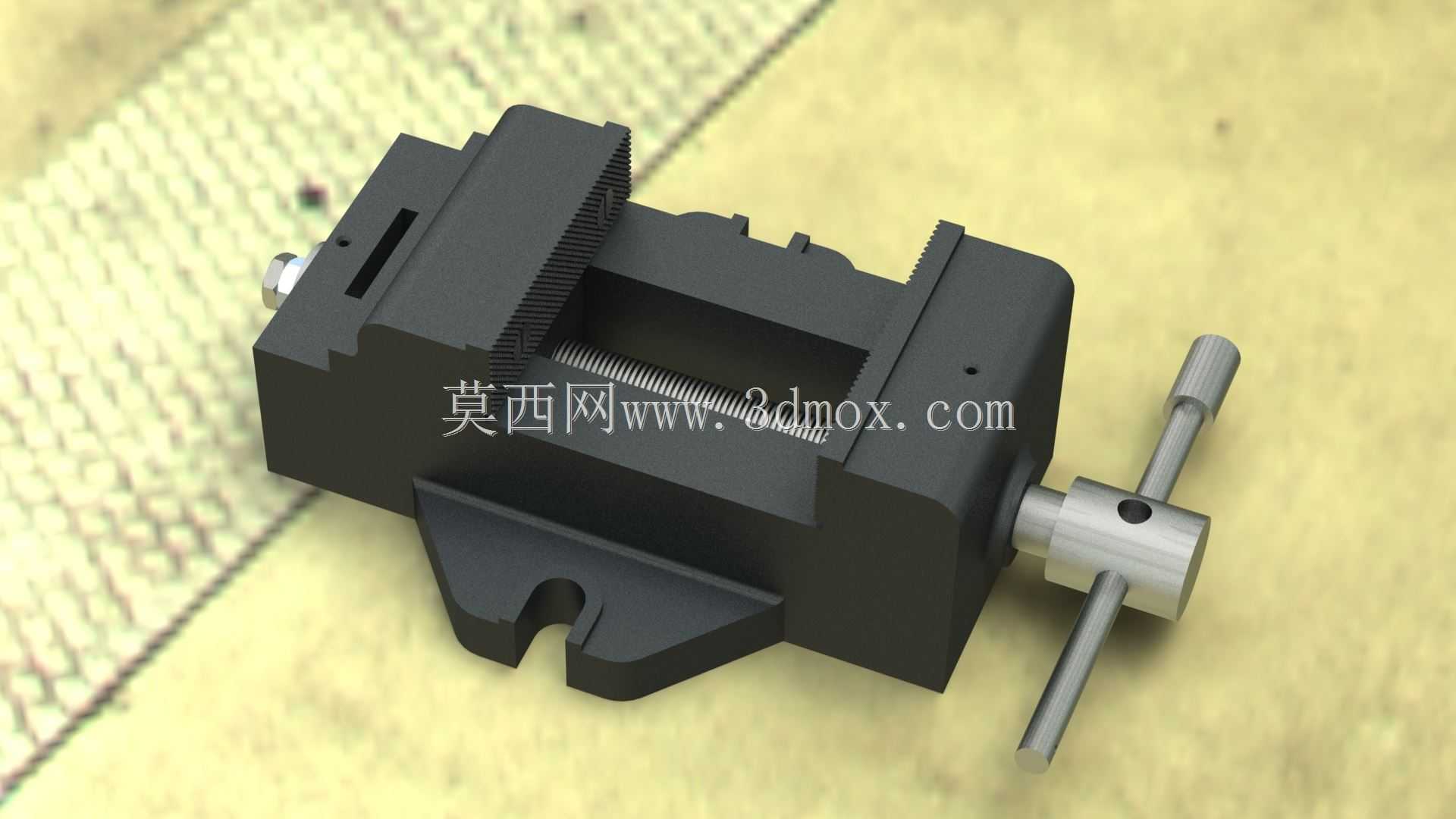

　　这款虎钳结构主要面向普通铣床、小型加工中心的工位装夹需求，也可适配台式钻床、轻型攻丝设备的工件固定场景，是机加工车间里通用性极强的基础工装部件。从结构设计来看，整体采用一体式铸铁基座的布局思路，主体框架为箱型中空结构，既能够保证夹持作业时的整体刚性，减少重载切削下的结构形变，又能合理控制整体自重，方便工位间的转运与台面安装。基座底部设置的两个带开口的安装凸台，是专门适配机床工作台的T型槽设计，安装时可直接通过T型螺栓快速锁紧固定，凸台的开口宽度与常规12.7mm、16mm规格的T型槽螺栓匹配，安装边界预留了足够的螺栓穿入与锁紧操作空间，不需要额外加工转接板即可直接装在多数中小型机加工设备的工作台上。

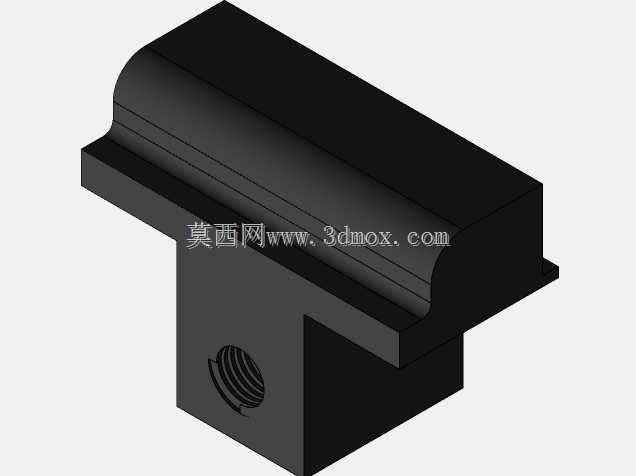

　　夹持功能的实现依靠内部的丝杠传动副，模型中预留的丝杠安装腔与端部的轴孔结构，可适配梯形丝杠的装配需求，传动过程中具备自锁特性，能够避免切削振动导致的夹持松动，活动钳身的导轨面与基座的导向槽采用贴合式设计，导向长度覆盖整个钳身行程，保证夹持过程中活动钳身不会出现偏摆，夹持不同尺寸工件时都能保持钳口的平行度。端部的圆形端盖结构用于封装丝杠的端部轴承，既可以阻挡切削液、金属切屑进入传动腔内部，也方便后期维护时快速拆解，对丝杠进行清洁、润滑作业。

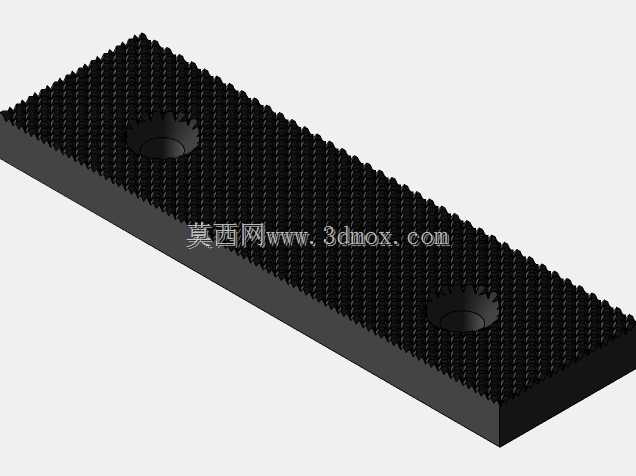

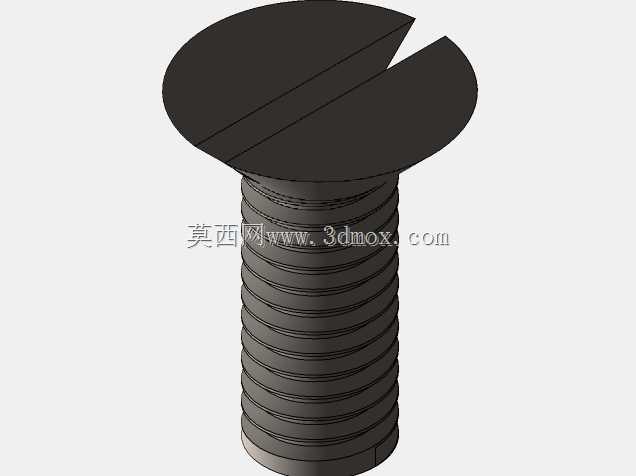

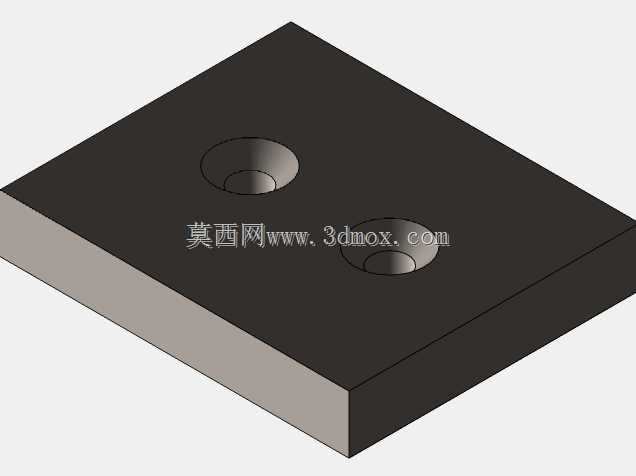

　　从实际使用场景出发，这款虎钳的钳口安装面预留了标准的沉头螺钉孔，可根据加工需求更换光面钳口、齿形钳口或者软质钳口，适配不同材质工件的装夹需求，比如夹持铝件、铜件等软金属时更换铜质软钳口，可避免夹伤工件表面；夹持毛坯件时更换齿形硬钳口，能够提升夹持摩擦力，防止重切削时工件移位。整体结构的壁厚设计经过受力校核，在最大夹持力工况下，钳身的形变控制在0.02mm以内，能够满足普通机加工的精度要求，中空的基座内腔还可预留排屑缺口，方便清理落入钳身内部的切屑，减少日常维护的工作量。
