45x90与90x90规格工业铝型材结构

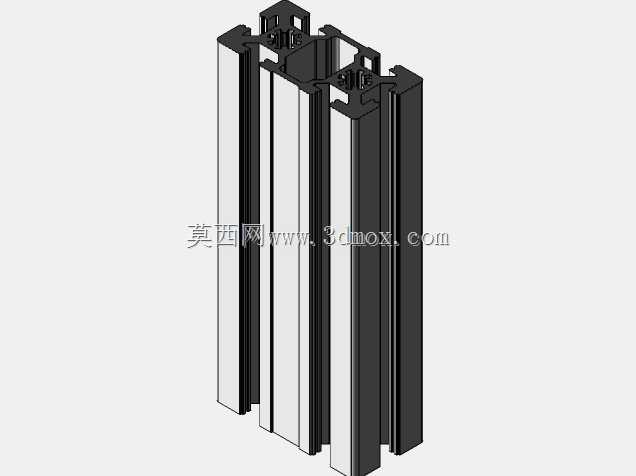

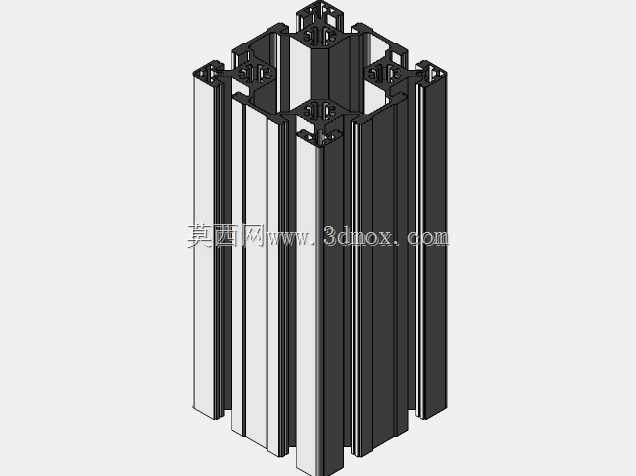

　　这类双规格铝型材常被用于自动化产线机架、检测设备台架、通讯设备安装支架的搭建场景，不同截面尺寸可适配不同负载等级的搭建需求，45x90规格多用于侧梁、横撑这类承受中等弯扭载荷的部位，90x90规格则作为主立柱、底部承重梁承担整台设备的静载与运行动载，两种规格可通过配套角槽连接件、T型螺栓实现快速拼接，无需额外焊接加工，大幅缩短设备组装周期。从截面结构来看，型材采用多腔室中空设计，在保证整体抗弯截面模量的前提下降低了自身重量，外壁与内部筋板的厚度经过载荷校核，可满足常规工业场景下1.5倍安全系数的承重要求，型材四周预留的标准T型槽可兼容通用规格的紧固件、面板安装条、脚轮连接座、调节脚支座等配件，安装时无需在型材表面额外打孔，

　　可根据实际搭建需求灵活调整安装位置，适配不同尺寸的设备布局。设计这类型材截面时，首先要匹配通用工业框架的安装接口标准，槽口尺寸、槽间距均遵循行业通用规范，确保市面上的常规配件可直接装配，其次要兼顾挤压生产的工艺可行性，壁厚过渡均匀避免出现挤压缺陷，内腔筋板的布局既要提升截面抗扭性能，也要控制挤压模具的加工难度，降低量产时的模具损耗率。安装边界方面，单根型材的标准长度可根据需求裁切，拼接时主立柱的垂直度可通过角件的安装间隙微调，横撑与立柱连接时的端面贴合度可通过端铣加工保证，两种规格型材拼接时，可通过专用的槽条连接件实现长度方向的对接，也可通过角码实现垂直方向的连接，搭建完成的框架整体平面度可控制在每米1mm以内，

　　满足大部分工业设备的安装精度要求。在通讯设备安装场景中，这类铝型材可作为通讯机柜的内部安装立柱，用来固定交换机、电源模块、配线架等部件，型材表面的阳极氧化层可起到绝缘、防腐蚀的作用，避免长期使用过程中出现氧化掉屑、接触导电的问题，中空的腔室还可用来布设设备线缆，配合专用的线槽盖板可实现线缆的隐藏式布设，提升设备内部的整洁度，也方便后期的线路维护与检修。
