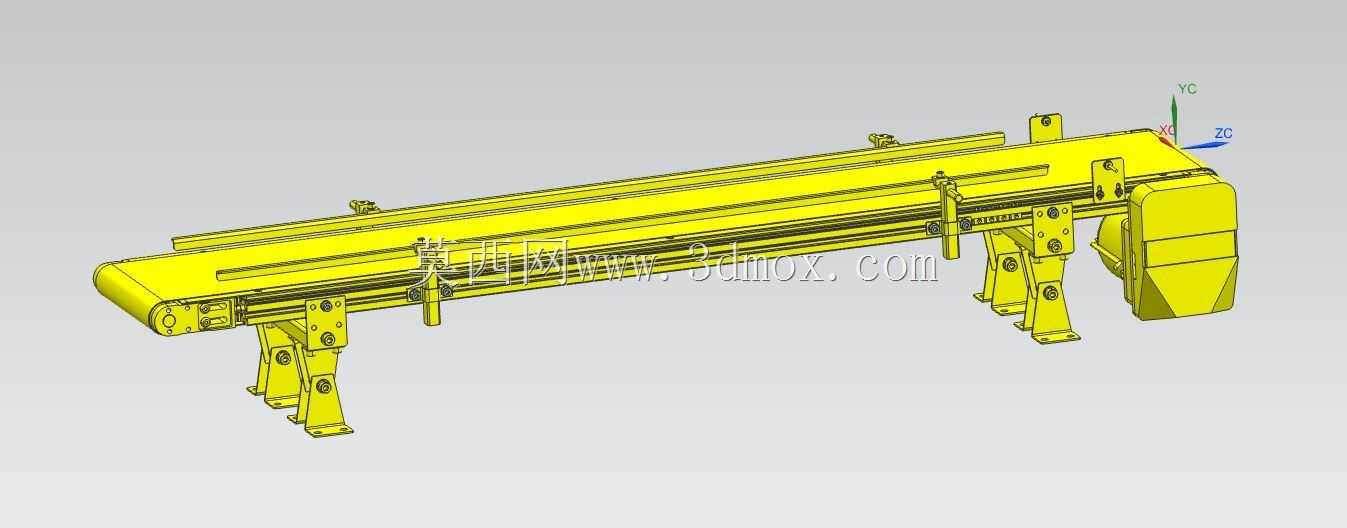

小型可调支脚黄色皮带输送设备结构

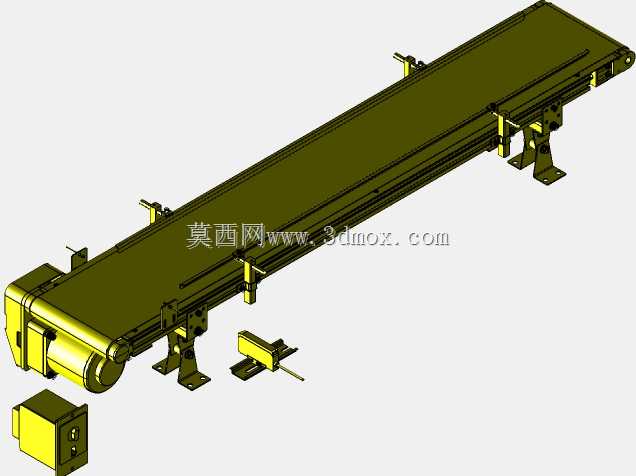

　　这款带式输送结构主要面向轻工装配、电子零部件加工、包装工序间的短距离物料转运场景，可直接嵌入现有生产线体作为工序衔接载体，也可单独作为工件检测、分拣的承载输送单元使用，适配重量较轻的规则或半规则工件输送需求，输送面水平设置，可根据上下游设备的对接高度调整支脚安装高度，支脚采用带安装底板的立式支撑结构，底板预留螺栓固定孔位，可直接锁附在车间地面或设备机架平台上，避免设备运行过程中出现移位或振动偏移问题。整体线体采用单侧驱动端布置的结构形式，驱动端集成动力安装位与张紧调节结构，尾部设置从动辊筒与皮带跑偏调节组件，日常维护时无需拆解整体线体框架，仅需松开端部锁紧件即可完成皮带张紧度调整与更换作业，两侧框架采用一体化折弯成型的型材结构，

　　既作为皮带的侧边防护结构，也为各类传感器、挡停机构、导向条的安装预留了通用安装槽位，无需额外焊接或打孔即可加装附属功能组件。设计过程中优先考虑了线体的模块化适配性，整体宽度控制在常规小型工件输送的适配区间内，长度可根据实际产线布局需求进行同规格段拼接，支脚的高度调节范围覆盖多数桌面级设备与地面设备的对接高度差，输送面的水平度可通过支脚的调节螺栓进行微调，避免工件在输送过程中出现滑移或偏斜问题。皮带表面采用平纹防滑结构，可适配纸质包装盒、塑料壳体、小型金属加工件等多种材质工件的输送，线体运行过程中皮带下方设置有支撑托板，避免长距离输送时皮带出现下凹变形，保证输送面的平面度满足视觉检测、工件定位等高精度工序的使用要求。

　　两侧框架的侧边预留的安装槽可兼容多种工业标准传感器的安装，包括光电检测开关、工件到位传感器、计数传感器等，无需额外设计安装支架即可完成检测组件的快速部署，驱动端的安装位可适配常规减速电机的安装尺寸，用户可根据实际输送速度、负载重量需求匹配对应功率的动力组件，无需对主体框架进行二次加工。设备安装时需先固定两端支脚的位置，调整支脚高度保证整体线体水平度偏差在允许范围内，再安装皮带并调整张紧度与跑偏量，空载运行无异常后即可接入生产线投入使用，日常运维仅需定期检查皮带磨损情况、辊筒转动顺畅度即可，整体结构简单可靠，维护成本较低，适合多数轻工制造场景的短距离物料输送需求。
