小型立式压合装配工装结构设计

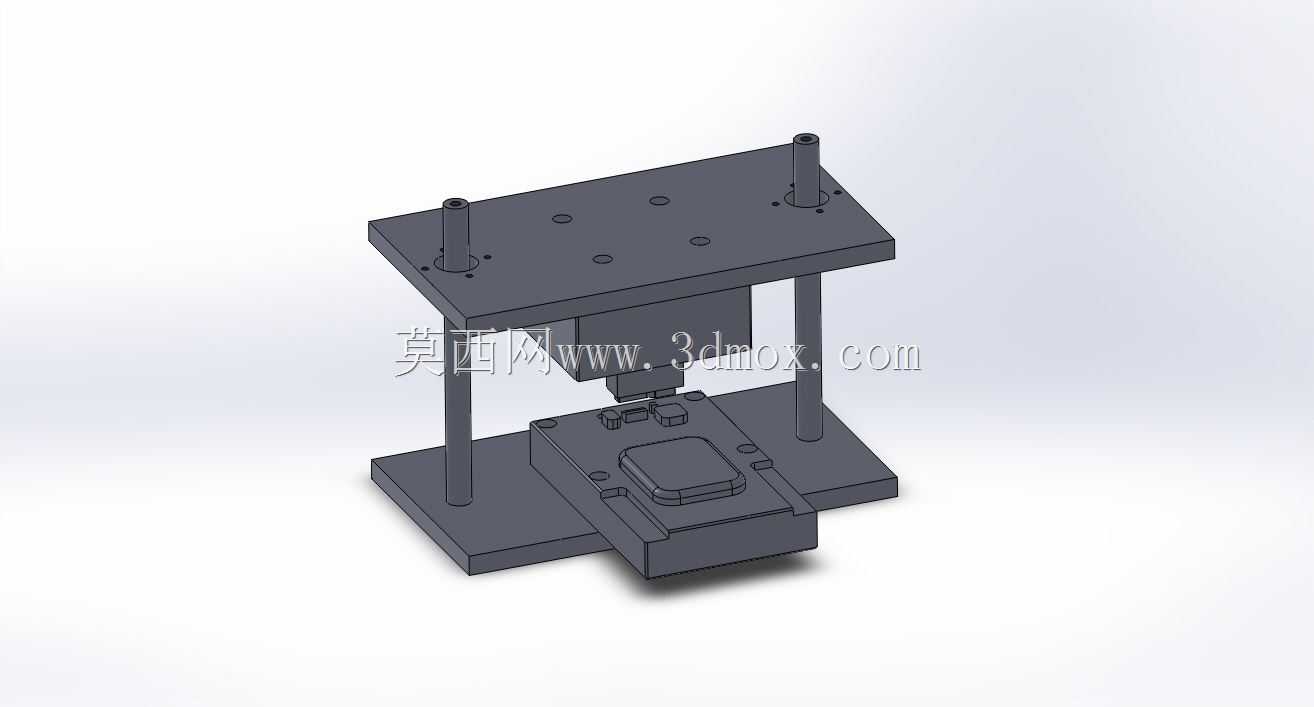

　　这套立式压合结构主要面向消费电子小尺寸塑胶、金属壳体类零件的压装工序，常见于智能穿戴配件、小型通讯结构件的产线预装工位，替代传统手动敲合的作业方式，能将单工位压装的对位偏差控制在0.1mm以内，避免人工施压不均导致的壳体翘曲、卡扣断裂问题。从结构布局来看，整体采用双导柱导向的三板式架构，底部为安装基准底板，通过四个沉头孔可直接固定在标准铝型材工作台上，安装边界控制在300mm*250mm范围内，不需要额外改造现有产线台面，适配多数小型装配工位的空间预留尺寸。中间层为工件定位载台，载台上加工有与待压合工件轮廓完全贴合的仿形凹槽，凹槽周边预留了取件缺口，方便作业人员完成压装后快速取放工件，载台通过侧边的锁紧螺丝可快速更换，

　　适配同系列不同尺寸规格的工件压装需求，换型时间可控制在10分钟以内。上层为压头安装板，配套的四根导向柱分别固定在底板四角，导柱与安装板之间采用直线轴承配合，保证压合过程中压头的垂直进给精度，避免压合过程中出现偏载导致的工件压伤。压头安装板下方预留了标准的气缸安装位，可直接对接缸径32-50mm的标准薄型气缸，不需要额外加工转接板，压合行程可通过导柱上的限位环进行调节，适配不同压合高度的工件需求。设计过程中重点考虑了作业的安全性，两侧导柱之间预留了足够的操作空间，压合区域周边可加装小型光电防护装置，避免作业人员误将手伸入压合区域造成伤害。整套结构的受力路径经过优化，压合时的作用力直接通过导柱传递到底部安装板，不会出现机架变形的问题，

　　在100kg以内的压合力工况下，整体形变量可控制在0.02mm以内，完全满足小型精密零件的压装精度要求。载台部分还预留了定位销安装孔，可根据工件的定位需求加装圆柱定位销，进一步提升工件放置的重复定位精度，对于带卡扣的壳体类零件，压头端面可粘贴优力胶垫，避免硬接触压伤工件表面。
