TO-92封装LM35精密摄氏温度传感器结构

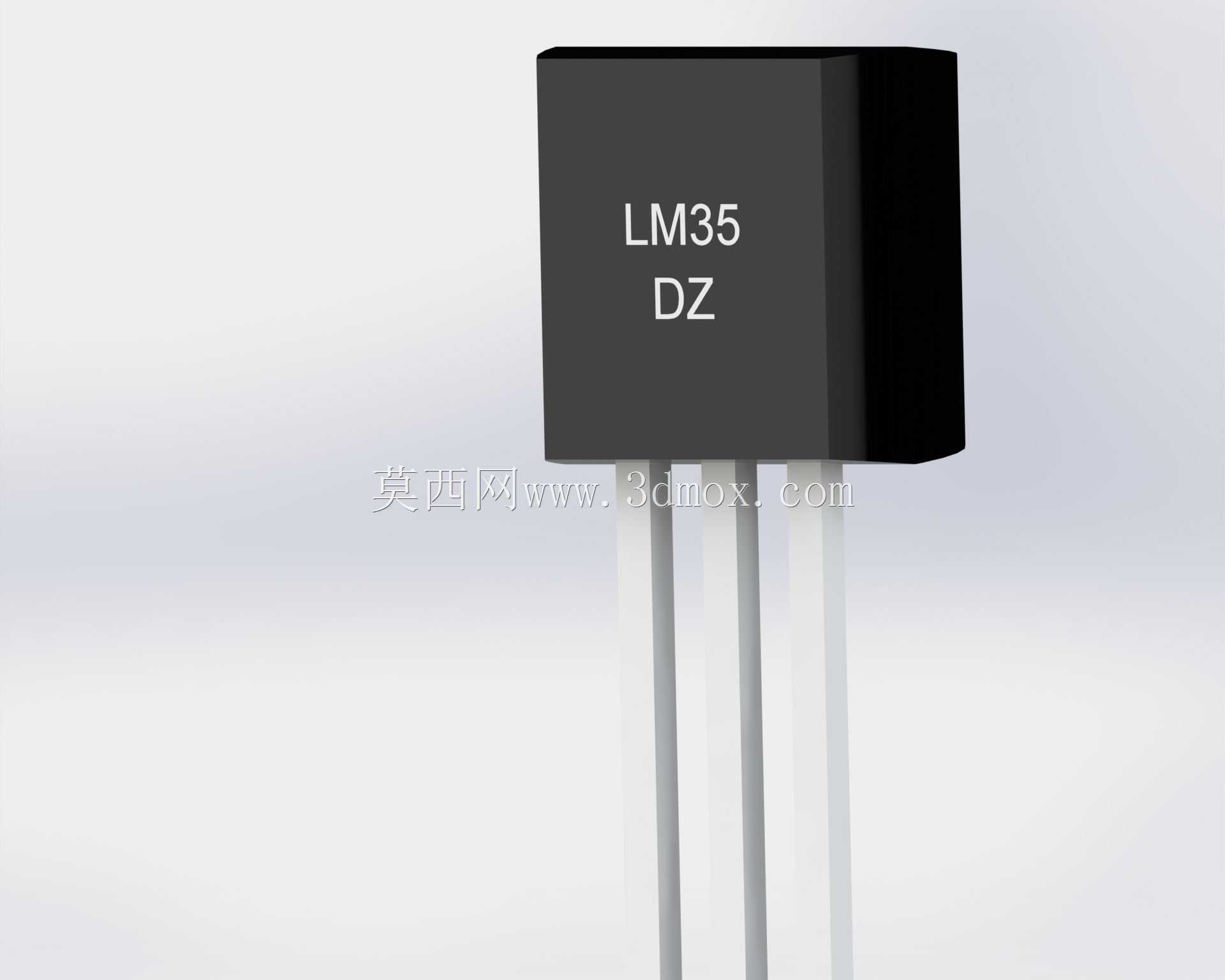

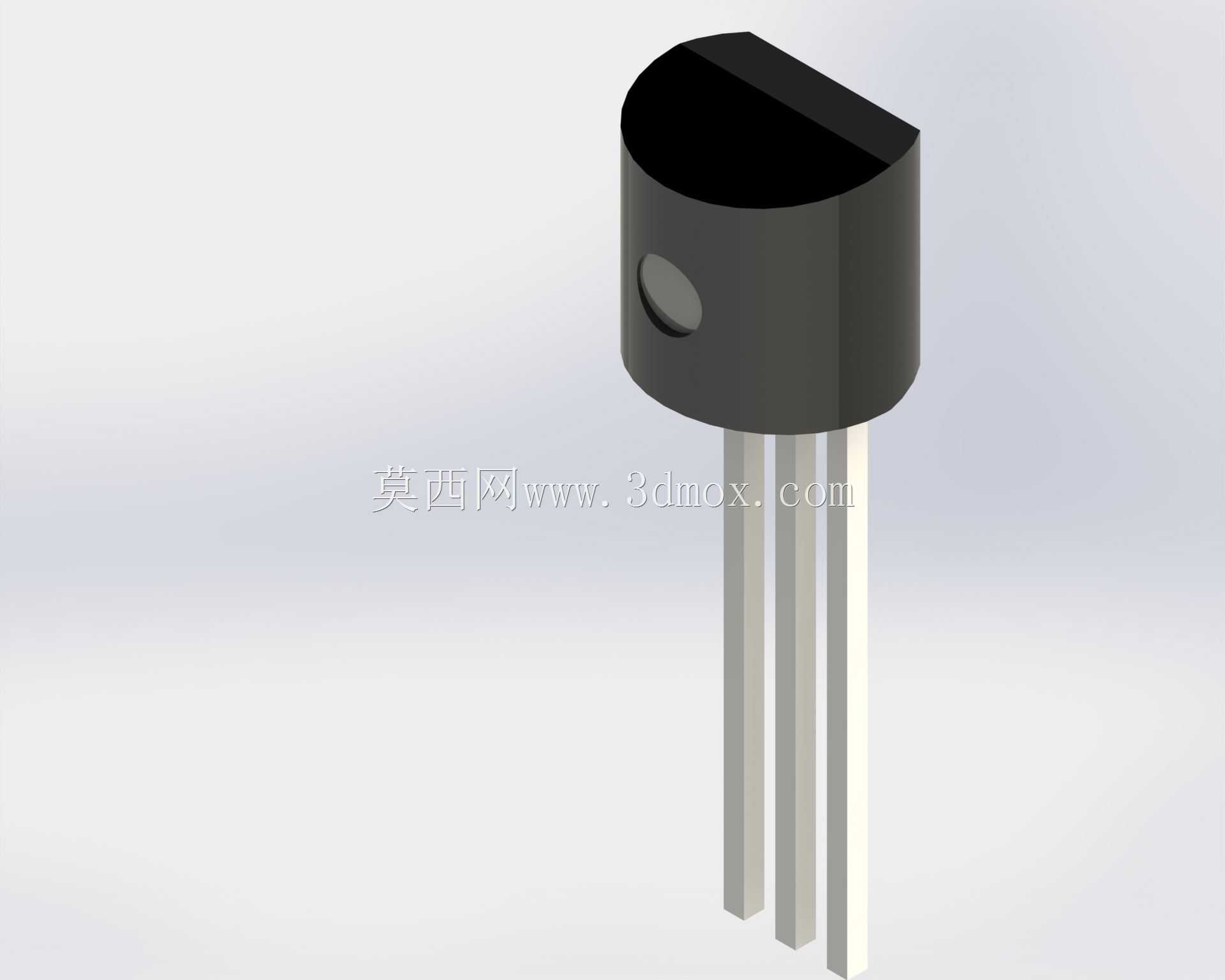

　　做工业控制板卡、消费类测温设备的结构设计时，TO-92封装的直插温度传感器是选型表里出现频率极高的一类，LM35作为输出直接对应摄氏温标的精密测温器件，在不需要额外温标转换的场景里，能省掉不少后端信号调理的校准工作量。这次建模时最先敲定的是封装本体的轮廓基准，TO-92的半圆柱塑封本体有明确的安装尺寸边界，本体直径、顶面平切位置的定位公差，直接决定了后续PCB开孔、治具定位的适配性，建模时特意把本体侧面的圆形定位标记做了精准还原，这个标记是产线插件时判断引脚顺序的核心对位标识，一旦位置偏差，插件工序里很容易出现引脚接反的批量问题。

　　三个直插引脚的伸出长度、引脚间距是建模时反复核对的部分，直插器件的引脚成型尺寸直接关联波峰焊的吃锡效果，引脚过短会导致焊盘爬锡不足，过长则容易在过波峰时出现连锡问题，建模时保留了引脚的平直段基准，方便设计人员根据自身板厚需求调整引脚成型的折弯位置。从实际应用场景来看，这类封装的温度传感器常被用在电源模块温升监测、小型家电温控、实验设备测温点位上，因为塑封本体的热响应速度适中，不需要接触极端高温的场景里，安装便捷性远高于贴片类测温器件，直插结构可以直接穿过PCB在板面对应位置伸出测温端，不需要额外设计固定支架。

　　建模过程中没有刻意做外观上的美化，而是把实际生产中会用到的装配基准都做了保留：塑封本体与引脚衔接的位置做了微小的溢胶倒角还原，这是实际塑封工艺里必然存在的结构特征，做装配干涉检查时如果忽略这个位置的微小凸起，很容易出现PCB开孔与本体干涉的问题；本体顶面的平切面是真空吸嘴取料的接触面，建模时保证了这个平面的平面度基准，方便后续做SOP贴片工序的吸嘴适配模拟。很多新手建模时容易把TO-92封装的三个引脚做成等长等距的理想状态，实际器件的引脚是有微小的位置公差的，这次建模在符合器件手册尺寸规范的前提下，保留了合理的公差参考基准，方便结构设计人员在做PCB封装设计时预留足够的安装余量，避免出现器件插装不到位的问题。

　　从功能特性来看，LM35的输出电压线性度直接和测温精度挂钩，结构设计时需要保证器件测温端与被测点位的热传导路径足够短，建模时特意标注了本体上热响应最快的区域位置，方便设计人员在做结构布局时，让该区域尽量靠近被测热源，减少热传导延迟带来的测温误差。对于需要做多点位测温的设备，这类直插传感器的安装空间占用极小，不需要额外的固定结构，依靠引脚焊盘的固定强度就足以满足常规振动场景下的使用需求，建模时还原的引脚直径参数，可以直接用来校核焊盘孔径的设计合理性，避免孔径过大导致焊锡流淌、孔径过小导致器件无法插装的问题。
