LM7805三端稳压器配套散热组件结构

　　在低压直流稳压电路的硬件设计环节，LM7805作为固定输出5V的三端线性稳压器，是工控板卡、小型消费电子、教学实验装置、通讯终端辅助供电回路里的常用器件，这类线性稳压器工作时的压降会转化为热量耗散，当负载电流超过100mA时，器件自身的结温会快速攀升，必须搭配适配的散热器才能保证长期工作的稳定性，避免过热触发过温保护甚至器件烧毁。

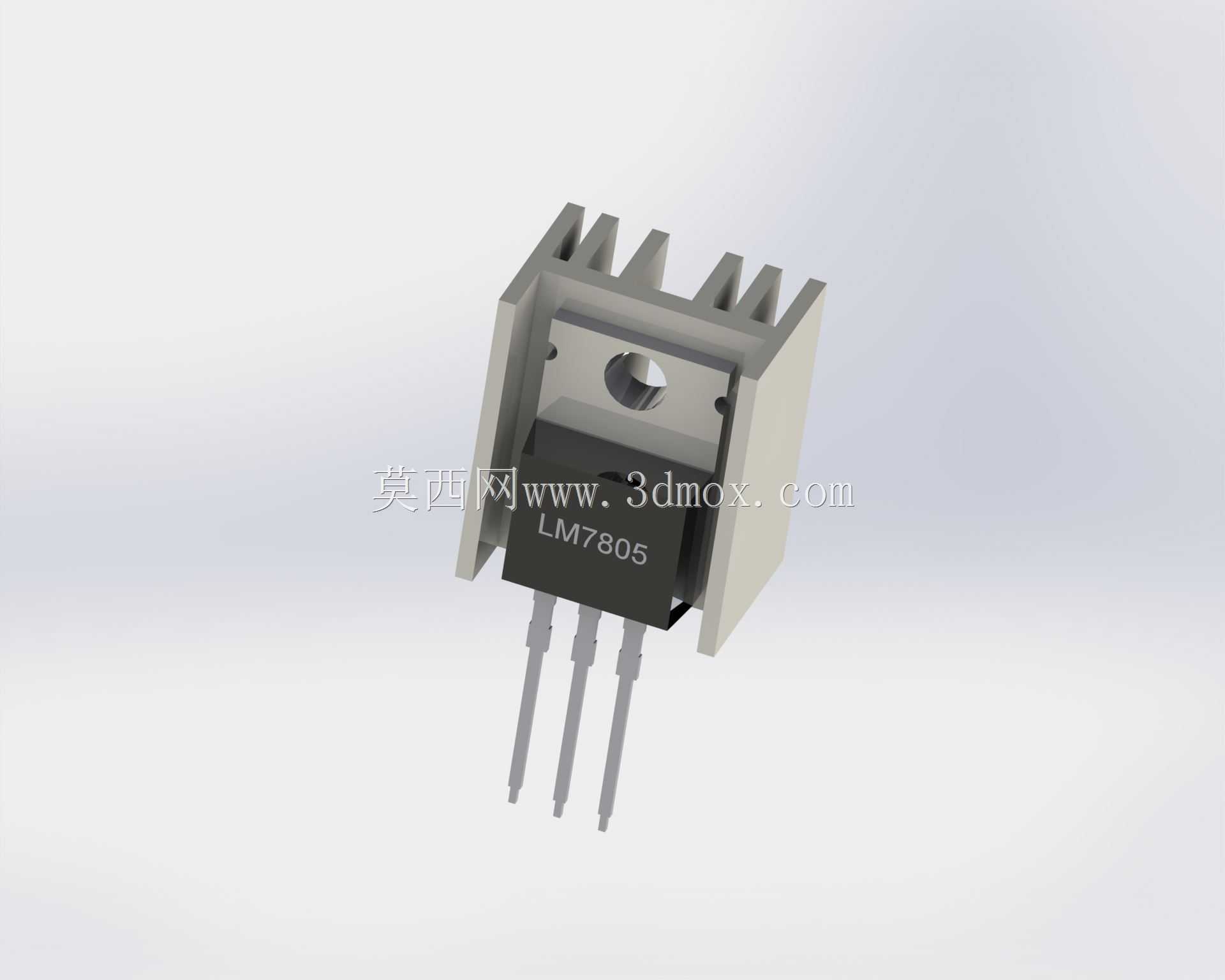

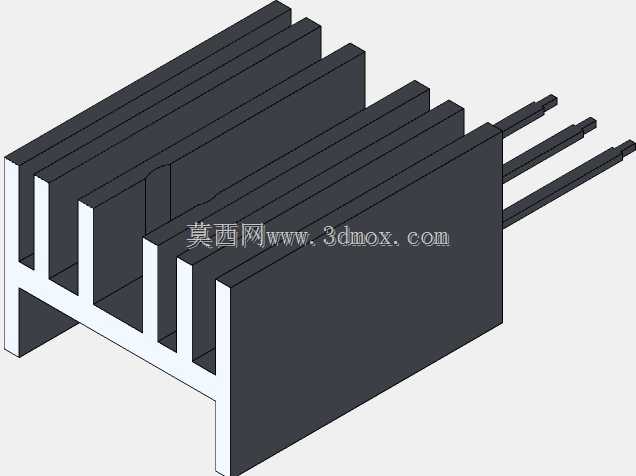

　　这套带散热器的LM7805组件，在设计时首先匹配了TO-220封装的安装孔位，散热器采用多鳍片式挤压铝型材结构，鳍片的排布方向顺着器件安装后的自然对流风向设置，相邻鳍片的间距预留了足够的空气流通间隙，不会因为积灰导致散热效率大幅衰减。器件与散热器的接触平面做了平整度适配，实际装配时可在接触面涂覆薄层导热硅脂，填充微观层面的接触空隙，降低热阻，让芯片内核产生的热量能够快速传导到散热器鳍片上，通过自然对流散到周围环境中。

　　从安装边界来看，整套组件的引脚采用标准TO-220直插排布，三个引脚分别对应输入端、接地端、输出端，引脚间距符合通用PCB板的孔位设计规范，插装后引脚伸出PCB板的长度控制在常规波峰焊的适配范围内，不会出现引脚过短焊接不牢、过长导致相邻焊点短路的问题。散热器的顶部预留了单颗螺丝的安装固定位，既可以通过螺丝将器件与散热器锁紧，也可以借助这个孔位将整套组件额外固定在机箱内壁或者金属安装支架上，进一步拓展散热路径。

　　在实际选型应用中，这套散热配置可以支撑LM7805在输入电压不超过12V、持续负载电流不超过1A的工况下长期稳定工作，结温控制在器件允许的安全工作区间内，不需要额外加装强制风冷风扇，能够简化整机的结构设计，减少风扇带来的噪音与额外功耗。建模过程中还原了器件本体的塑封纹理、引脚的倒角细节、散热器鳍片的拔模斜度，以及安装孔的沉台结构，装配间隙完全符合实际电子装联的工艺要求，可直接用于PCB装配干涉检查、整机热仿真分析、教学演示模型搭建等场景，设计时也考虑了不同应用场景的适配性，散热器的尺寸没有过度冗余，不会占用过多的板上安装空间，适合在空间紧凑的小型电子设备内使用。
