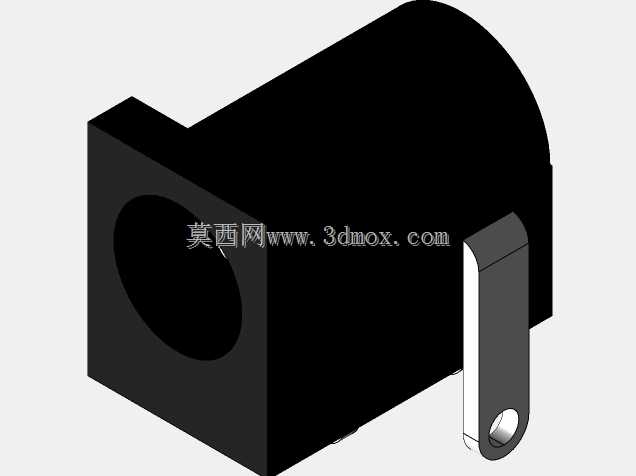

这类卧式DC电源插孔是消费电子、小型通讯终端、便携工控模块上极为常见的板载供电接口,日常接触的路由器、小型交换机、桌面式通讯转接设备、手持检测终端的直流供电输入位,大多采用这类结构的接插件完成外部适配器到板端电路的电源导通。从实际使用场景来看,这类插孔需要匹配常规的同轴DC电源插头,插拔寿命通常要满足千次级别的日常使用需求,同时要兼顾板端焊接后的结构强度,避免用户插拔插头时造成焊盘脱落、引脚断裂的问题。设计这款接插件结构时,首先要明确插合界面的尺寸边界,插孔内的导电接触端需要适配标准5.5mm外径、2.1mm内径的常规DC插头,内部的弹性接触片要保证插头插入后接触电阻稳定,不会因为设备轻微挪动出现供电断续的问题。

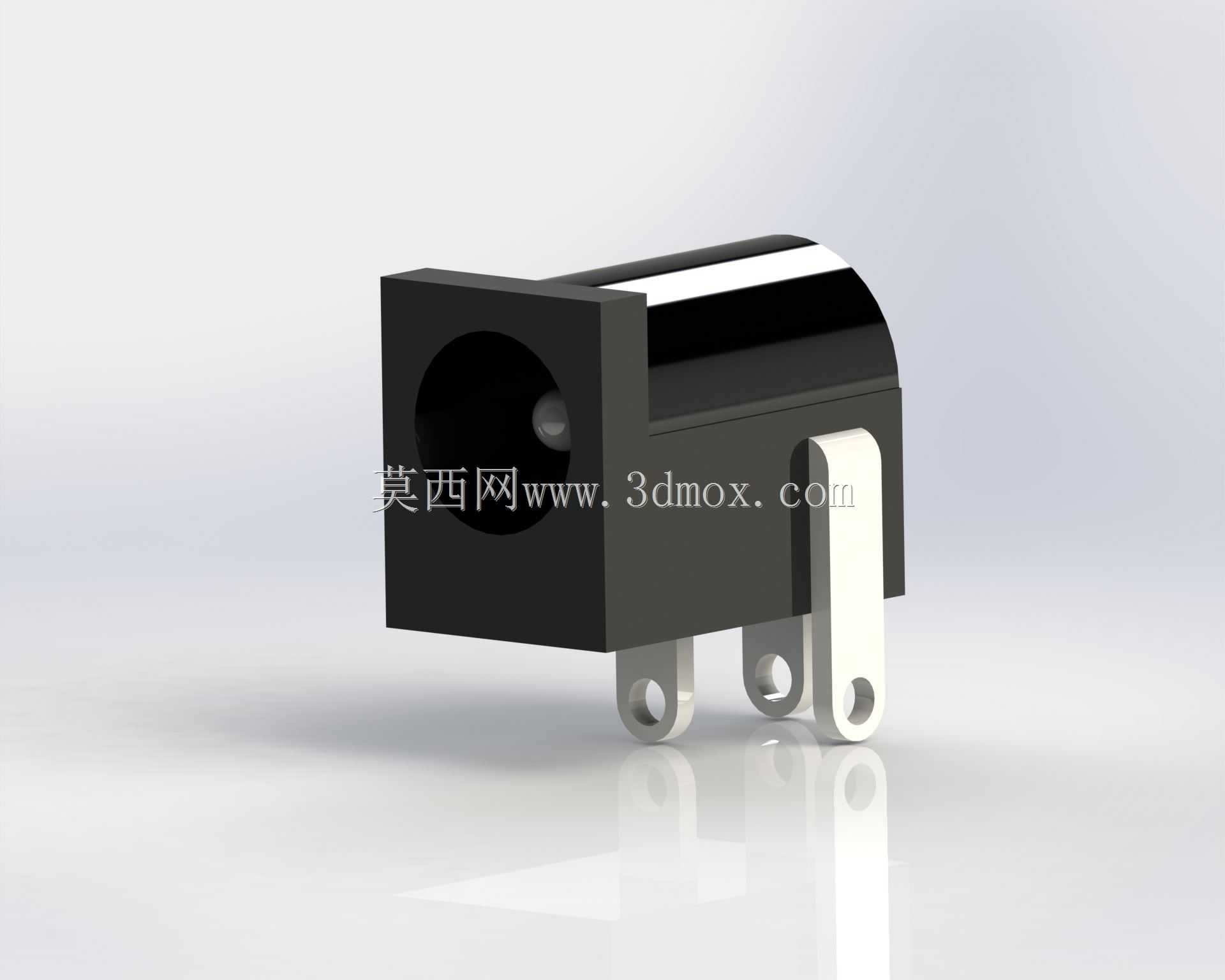

外壳部分采用绝缘耐高温的工程塑料注塑成型,包裹内部的导电金属件,既可以隔绝相邻引脚的导电风险,也能在波峰焊过程中耐受高温不变形。三个引脚的布局完全适配卧式贴板安装的需求,两个固定引脚分别位于主体两侧,穿过PCB对应安装孔后焊接固定,承担插拔过程中的侧向受力,中间的导电引脚则直接连通板端电源输入线路,引脚的伸出长度、焊盘位置都严格匹配常规1.6mm厚度PCB的波峰焊工艺要求,不会出现引脚过短透锡不足、过长顶到板底其他元件的问题。外形上的方形定位台可以在插件安装时卡在PCB的定位孔边缘,避免过炉时出现偏移歪斜,侧面延伸的金属固定脚除了焊接固定外,还可以作为接地引脚连通板端地网,降低供电回路的电磁干扰,这一点在通讯类设备上尤为重要,
能减少电源串入的干扰对射频、信号传输电路的影响。建模过程中需要重点关注插孔内部的避让空间,保证插头插入时不会出现卡滞,同时要给内部弹性接触片预留足够的形变余量,避免多次插拔后金属片出现塑性变形导致接触不良。安装边界上,这类卧式插座贴板焊接后,主体高出PCB板面的高度控制在常规板载元件的高度范围内,不会和设备外壳、周边的电容、接插件等元件产生空间干涉,插座的插孔端面和设备外壳的开孔位置精准对齐,开孔边缘和插座外圈的配合间隙控制在0.2mm以内,既方便用户对准插头插入,也能避免缝隙过大影响外观、落入灰尘。实际选型时,这类12V规格的插孔额定通流能力要满足2A以上的载流要求,匹配12V适配器的常规供电功率,金属导电件采用铜材镀镍处理,兼顾导电性能和抗氧化能力,保证设备整个生命周期内的供电连接可靠性。
