直插式2200微法16伏铝电解电容结构模型

项目分类:通讯工具类 发布时间:2022-06-28 ID:672967
  • 直插式2200微法16伏铝电解电容结构模型
  • 直插式2200微法16伏铝电解电容结构模型
  • 直插式2200微法16伏铝电解电容结构模型

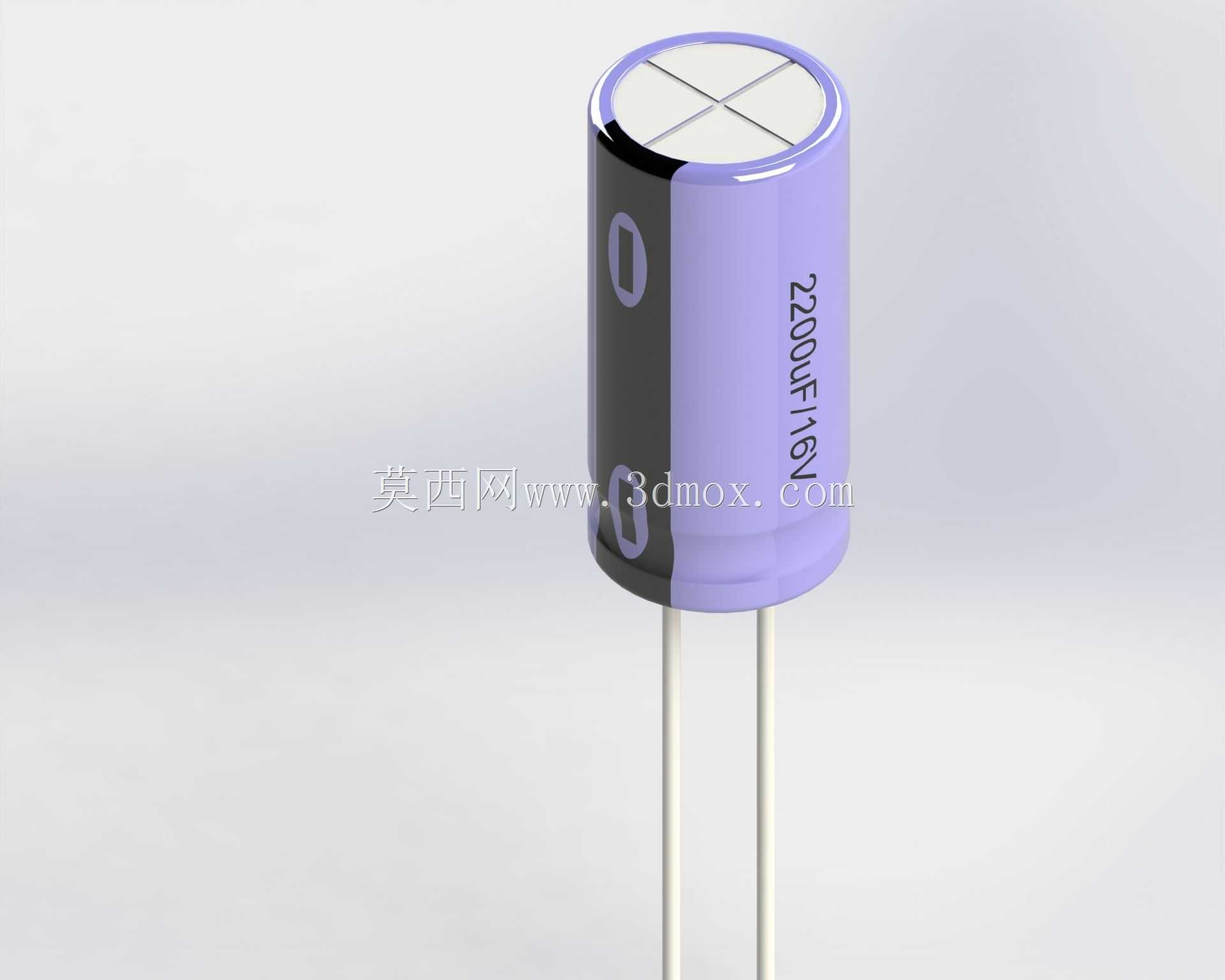

  在消费类通讯终端、小型工控控制板、低压直流供电回路的设计环节,直插式铝电解电容是板级电源滤波、退耦场景的核心无源器件,这款2200μF/16V规格的电容,常被布置在直流电源输入端口、功率芯片输出侧,用来平抑负载跳变带来的电压波动,滤除供电回路中的低频纹波,避免主控芯片、射频模块因电压不稳出现工作异常。从结构设计来看,模型还原了铝壳封装的典型特征,顶部预留的十字防爆刻痕是这类电容的关键安全结构,当电容内部因过温、过压产生异常气压时,刻痕处会优先开裂泄压,避免壳体爆裂波及周边板上元件;外壳一侧的负极标识条清晰还原了实物的极性标注特征,能帮助设计人员在PCB布局阶段快速核对极性方向,减少生产环节的插件错件风险。引脚部分采用标准直插式设计,

  引脚间距、引脚直径匹配常规2.54mm网格PCB的钻孔尺寸,在做板框布局、元件干涉检查时,可直接调用该模型核对安装边界:电容本体的圆柱直径、本体高度要和周边结构件预留足够安全距离,尤其是顶部要和外壳、屏蔽罩等结构预留至少2mm的泄压空间,不能贴紧结构件安装,避免防爆阀动作时被遮挡。建模过程中还原了铝壳与塑封套的分层结构,套印的参数标识位置和实物一致,在做整机装配的可视化校验、生产作业指导书渲染时,可直接复用模型外观,不需要额外做贴图调整。在通讯类手持设备、小型交换机、低压供电模块的设计中,这类容值的直插电解电容多用于大电流负载的本地储能,当射频模块、音频功放瞬间拉取大电流时,电容可快速释放存储的电荷补充供电缺口,降低电源回路的动态压降,设计选型时除了核对容值、耐压参数,还要重点关注本体的安装高度是否满足整机的厚度限制,引脚伸出PCB背面的长度是否符合波峰焊的工艺要求,避免引脚过长触碰壳体造成短路。
