直插式铝电解电容47μF16V结构建模

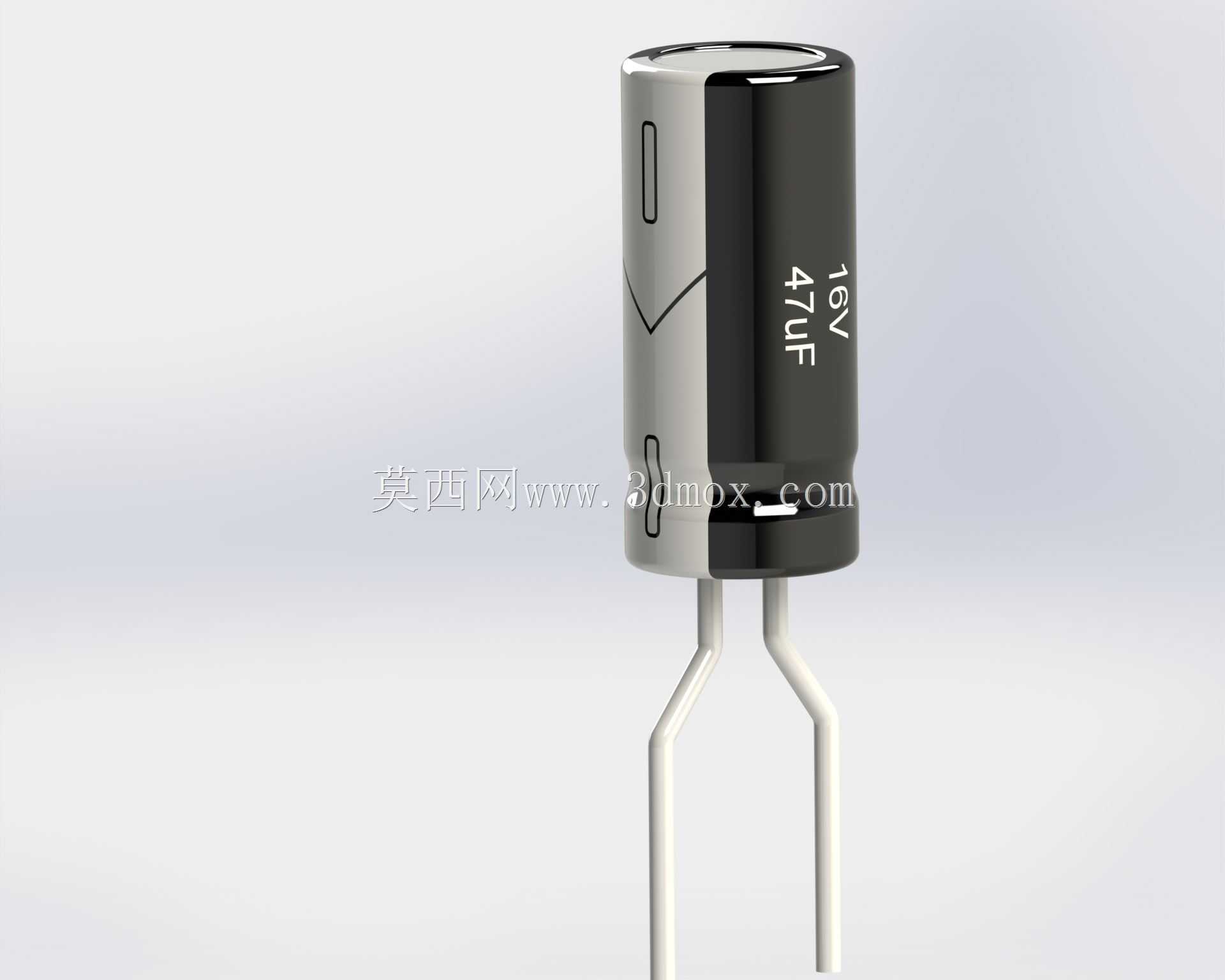

　　这款直插铝电解电容的三维建模，完全围绕板级电子装联的实际工程需求搭建，还原了量产直插电解电容的全部结构细节。日常做消费类电子、通讯终端、小型工控板卡的PCB布局时，这类容值47μF、耐压16V的电解电容是电源输入端口、芯片供电引脚旁的常客，主要承担电源滤波、纹波抑制、瞬时电荷补偿的作用，在5V、3.3V这类低压供电回路里应用极广，能有效抵消供电线路的寄生电感影响，避免芯片上电、负载突变时出现电压跌落超出阈值的问题。建模时首先还原了电容本体的圆柱型封装结构，主体铝壳的外径、本体高度完全参照行业通用的6.3mm直径规格做等比例还原，铝壳顶端的防爆压痕结构也做了细节复刻——这部分是电解电容的安全结构，当内部电解液受热汽化压力升高时，

　　压痕会优先开裂释放压力，避免本体炸裂，建模时保留了压痕的凹陷深度与走向，完全匹配实物的冲压成型特征。引脚部分按照直插元件的成型标准做了还原，两根镀锡铜引脚的线径、引脚间距严格对应2.5mm的标准通孔焊盘间距，引脚伸出本体的长度、引脚折弯的弧度都参考了量产编带电容的成型尺寸，能直接导入PCB装配仿真环节，验证波峰焊时的引脚过孔适配性、元件与周边贴片元件的安全间距，避免出现本体干涉、引脚长度不足无法透焊的问题。铝壳表面的极性标识也做了准确还原，负极侧的竖条标记、容值耐压的印刷区域位置完全和实物对齐，做整机BOM可视化装配、生产作业指导书渲染时，可以直接识别极性方向，避免产线插件时出现极性反接的低级错误。

　　建模时还考虑了不同应用场景的装配边界，比如电容本体与周边较高元件的间距预留、引脚伸出PCB背面的剪脚长度参考，都在模型的尺寸基准里做了对应设置，不管是做结构干涉检查，还是做产品爆炸图渲染、维修手册配图，都能直接调用，不需要再二次调整结构比例。这类直插电解电容相比贴片电解电容，抗浪涌电流能力更强，引脚的机械强度更高，在经常出现振动的通讯类设备、小型家电控制板里可靠性表现更好，建模时还原的引脚与铝壳内部的连接段结构，也能辅助做振动工况下的应力仿真，验证长期振动后引脚的疲劳寿命是否满足设计要求。
