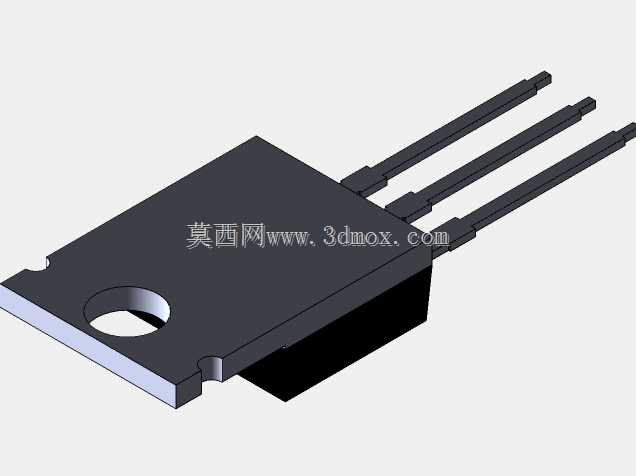

TO-220封装线性稳压器LM7805三维结构

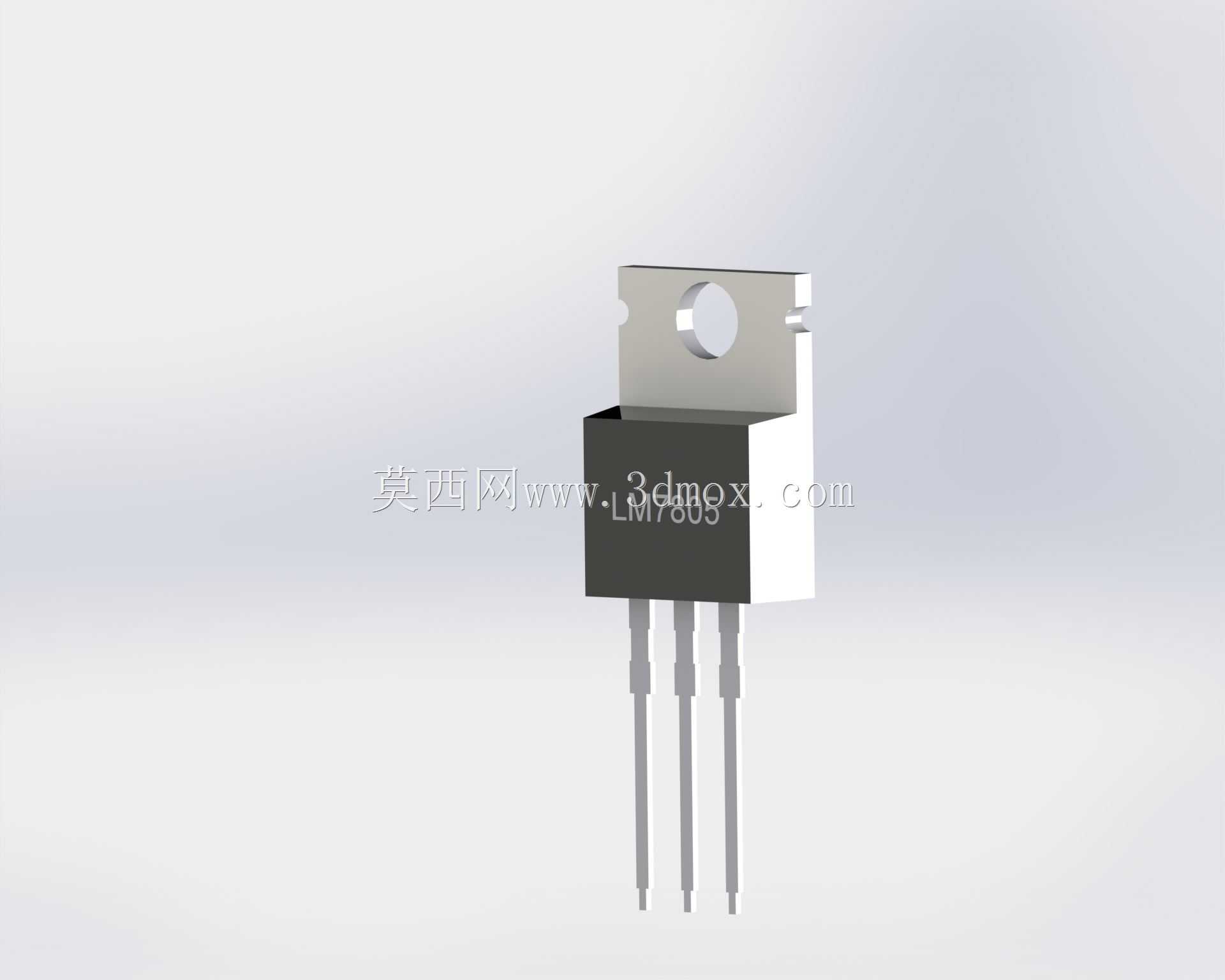

　　这款LM7805三端线性稳压器采用经典TO-220直插封装，是电子电路设计中应用极广的正电压输出稳压器件，日常做电路方案选型时，但凡需要把较高直流输入压降稳定到5V输出的场景，几乎都会优先考虑这款成熟器件。从结构设计来看，塑封主体部分采用黑色环氧塑封料包裹内部晶圆与引线框架，正面丝印清晰标注器件型号，方便生产焊接环节的物料识别与防错；顶部预留的圆形安装孔是专门为加装散热片设计的，当器件带载功耗超过1W时，必须通过这个孔配合螺丝、绝缘垫片将器件固定在对应规格的铝散热片上，避免结温过高触发过热保护甚至烧毁芯片。三根平行排布的直插引脚按照行业通用引脚定义排布，从正面看依次为输入端、接地端、输出端，

　　引脚直径与间距完全符合TO-220封装的行业通用标准，做PCB Layout时可以直接调用标准封装库，不需要额外调整焊盘尺寸与间距，能直接适配波峰焊、手工焊等常规焊接工艺，引脚长度预留了足够的剪脚余量，可根据不同PCB板厚、安装高度需求修剪。做三维建模时，塑封主体的拔模角度、引脚的根部倒角、安装孔的沉台结构都做了1:1还原，甚至连塑封本体侧面的合模线细节都做了体现，完全匹配实物的装配公差要求。在实际工程应用中，这款器件常被布置在电源输入回路的后级，前面搭配整流桥、滤波电容组成线性稳压电源，给单片机、传感器、逻辑芯片等对电源纹波要求较高的负载供电，相比开关稳压器，它的输出纹波极小，

　　外围电路只需要在输入输出端各搭配一颗合适容值的电解电容与陶瓷电容即可正常工作，不需要复杂的电感、续流二极管等外围器件，电路调试难度极低，容错率高，哪怕是新手做电路设计也不容易出现器件烧毁的问题。建模时特意还原了器件的安装边界尺寸，塑封本体的宽度、厚度，引脚伸出长度，散热安装孔的中心距都和实物完全一致，在做整机结构装配时，可以直接把这个模型导入装配体，检查器件和周边壳体、其他元器件的安全间隙，尤其是加装散热片后的整体高度是否会和外壳、结构件产生干涉，提前规避生产组装时的结构冲突问题，不需要等实物打样回来才发现安装空间不足的问题，能有效缩短产品研发的打样迭代周期。
