直插式1000微法16伏铝电解电容三维建模

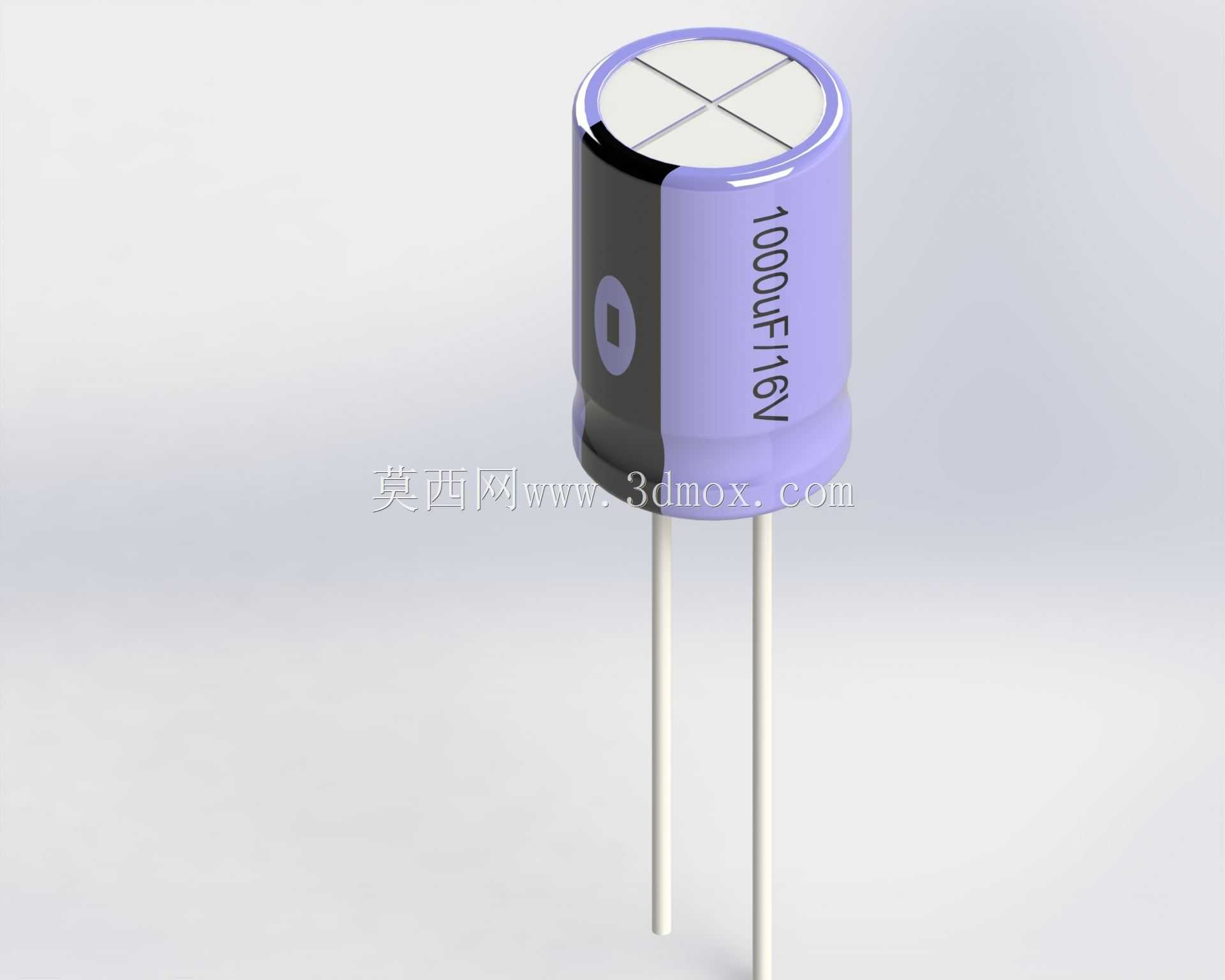

　　在消费类电子、通讯终端设备的电路板设计环节，直插式铝电解电容是电源回路、信号滤波链路里的常用无源器件，这款1000μF/16V规格的电容，常被布置在低压直流供电的输入输出端，承担电源纹波滤除、瞬时充放电补能、信号耦合去耦的实际作用，比如在小型通讯终端的主板供电模块里，这类电容可以抵消负载突变带来的电压波动，避免主控芯片因供电不稳出现复位、采样失真等问题。做这款元件的三维建模时，首先要还原铝壳电容的典型结构特征：顶部的十字防爆压痕是设计里不能遗漏的细节，当电容内部因过压、过温出现电解液气化膨胀时，十字槽会优先开裂释放内部压力，避免壳体爆裂波及周边板上元件；外壳侧面的极性标识要和引脚长度对应，长引脚对应正极、短引脚对应负极，

　　和实际生产中的插件工艺要求匹配，避免后续装配时出现极性反接的低级错误。建模过程中要严格控制外形尺寸边界，圆柱壳体的外径、本体高度、引脚直径、引脚伸出长度、引脚中心距都要和实际量产元件的封装尺寸对齐，因为在PCB板的布局阶段，结构工程师需要把三维模型导入装配环境，核对电容和周边结构件、接插件、高大元件的安全间隙，比如电容顶部和设备外壳内壁的距离要满足安规爬电要求，引脚伸出PCB背面的长度不能超过波峰焊工艺允许的引脚剪脚高度，避免和外壳金属部分接触造成短路。设计建模时还要还原外壳的塑封套质感、铝壳的金属光泽特征，在做整机设备的渲染验证、装配干涉检查时，能更直观地呈现板上元件的实际排布效果，不会因为模型过于简化导致结构评审时出现误判。

　　这类直插电容的安装方式为波峰焊通孔插装，建模时预留的引脚长度要兼顾插件时的工艺公差，不能把引脚和壳体的连接位置做的过于生硬，要还原实际生产中引脚和壳体内部铆接的根部过渡特征，避免在做装配仿真时出现引脚和PCB焊盘位置不匹配的问题。在通讯类手持设备、小型工控板卡的设计中，这类容值的电解电容通常会布置在电源入口、DC-DC转换电路的输出端，建模时准确还原其外形尺寸，能帮助结构工程师提前评估板上空间利用率，避免后期打样时出现元件和壳体干涉、电容高度超差导致外壳无法合盖的问题，同时准确的极性标识也能给后续的SOP工艺编制、插件工位作业指导提供直观的三维参考，减少生产环节的错装风险。
