G3/4与G1接口弹簧式安全泄压阀结构

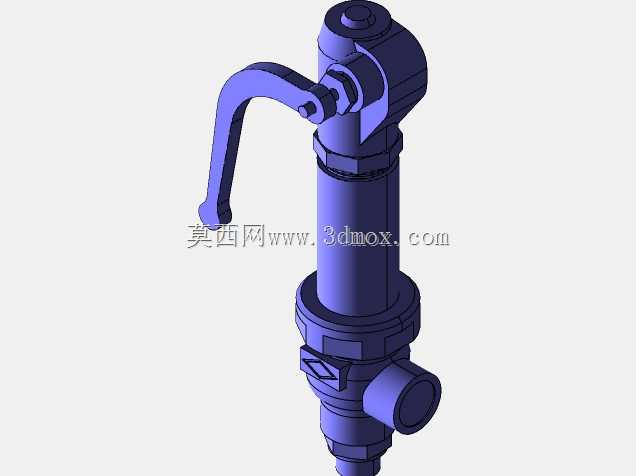

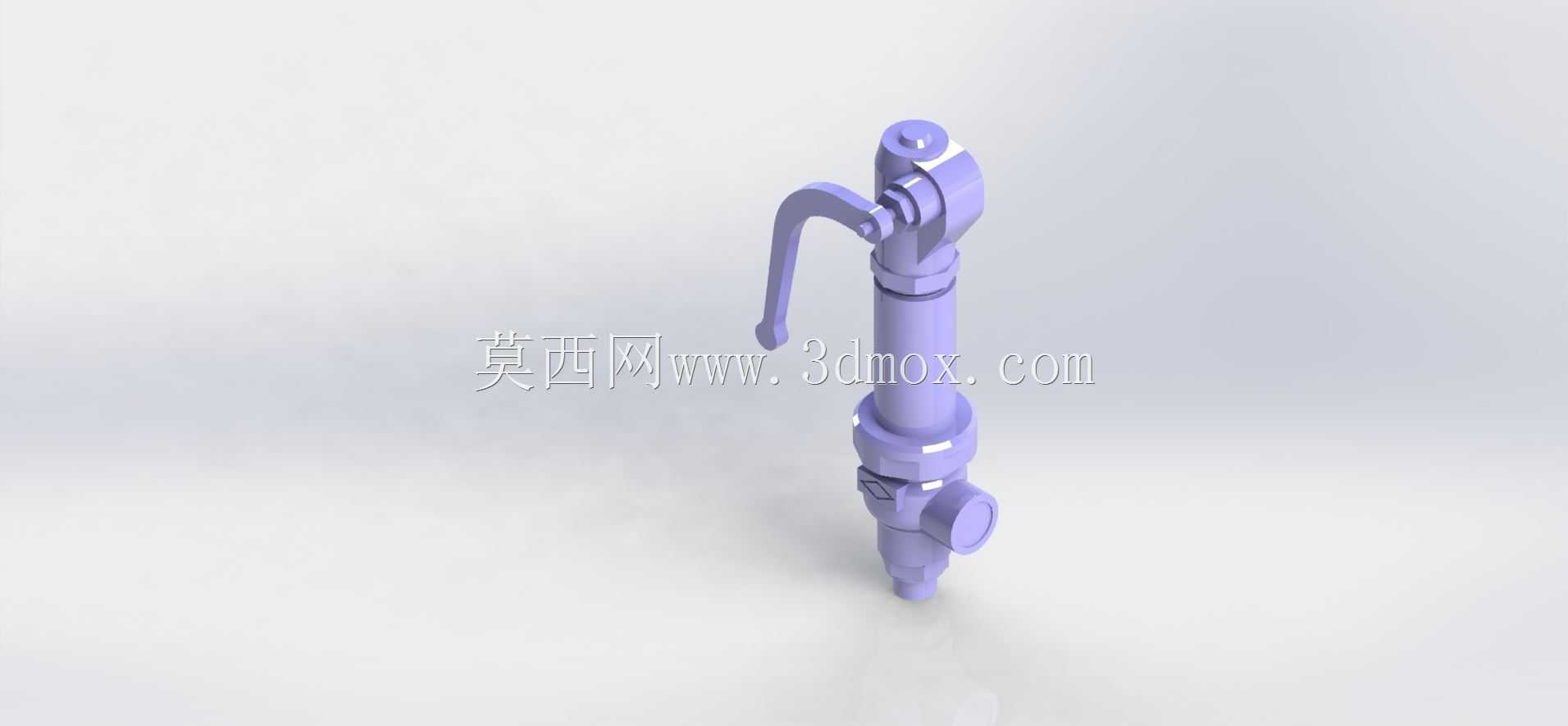

　　这款带手动操作手柄的角式安全阀，主要适配小口径流体管路的超压泄放场景，常见于小型蒸汽管路、低压供水系统、气动控制回路、小型压力容器的配套防护环节，当管路内部压力超过设定阈值时，阀瓣会自动开启泄放多余介质，待压力回落至安全区间后自动回座密封，避免管路或容器因超压出现破裂、泄漏等安全隐患，顶部的扳动手柄可支持手动泄压操作，方便日常检修、管路调试时人工触发泄放动作，无需等待压力自然升高即可验证阀件动作可靠性。从结构设计来看，整体采用长条形立式布局，侧出式接口与下部进液端呈直角分布，能有效节省管路安装的轴向空间，适配管路排布紧凑的安装场景；阀杆与密封副采用同轴度导向设计，保证阀瓣升降动作无卡滞，密封面贴合均匀，

　　减少长期启闭动作带来的偏磨问题，提升阀件的循环使用寿命；阀体外部的多处六角结构预留了标准扳手的夹持位，安装时可通过普通开口扳手完成紧固操作，无需定制专用工装，降低现场安装的操作难度。安装边界方面，下部进液端为G1外螺纹接口，侧部出液端为G3/4外螺纹接口，安装时需预留足够的上部操作空间，保证手动扳动手柄可完成全行程扳动，不会被周边管路、支架结构遮挡干涉；阀件整体为竖直安装设计，进液端需垂直接入压力管路，不可倾斜或水平倒装，否则会影响阀瓣的正常复位精度，导致密封失效、提前泄放等问题；出液端需配套泄放管路，将泄放的介质引导至安全收集区域，避免高温、高压介质直接喷出伤及周边操作人员。建模过程中对各部件的配合公差做了对应还原，

　　包括手柄与阀杆的铰接间隙、阀瓣与阀座的密封配合余量、各连接螺纹的标准牙型参数，可直接用于阀件选型的结构校核、管路排布的干涉检查，也可作为小型阀类产品结构设计的参考样例，帮助设计人员快速理解角式弹簧安全阀的内部传动逻辑与外部安装尺寸要求，减少前期方案设计的重复建模工作量。
