法兰连接式手动截止阀Dn40Pn40结构

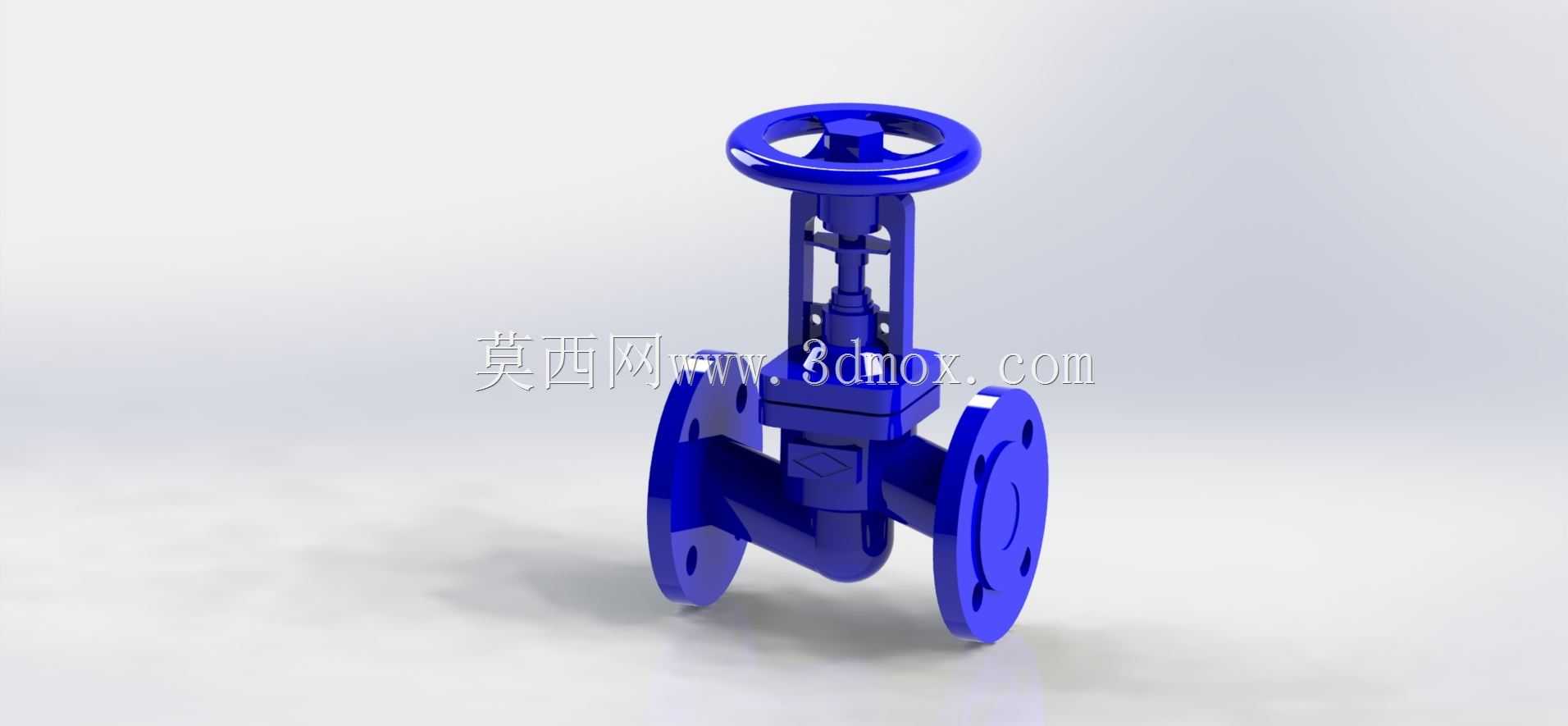

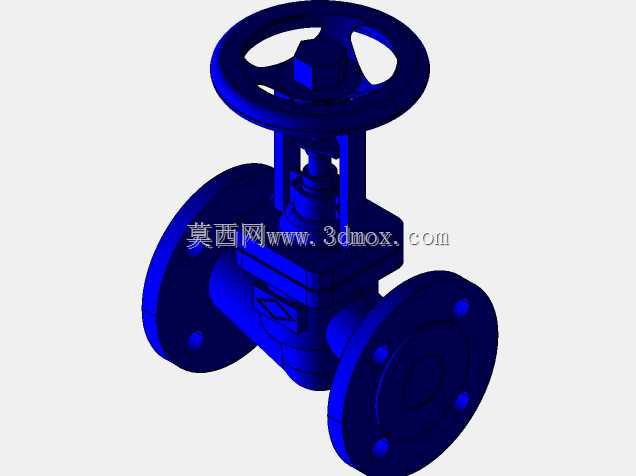

　　这款公称通径40mm、公称压力40bar的手动法兰截止阀，主要应用在中高压工业流体输送管路系统中，常见于化工制程管线、蒸汽供热管网、高压水系统、油气输送支路等需要精准截断介质流通的工况场景，核心作用是通过手动操作实现管路介质的通断控制，相比同通径闸阀，其密封面在启闭过程中摩擦行程更短，密封面耐冲蚀性能更强，更适合需要频繁启闭、介质带有少量颗粒杂质的管路工况，同时阀瓣与阀座的密封配合结构可实现零泄漏截断，满足高压管路的截断密封要求。从结构设计逻辑来看，该阀采用明杆结构设计，阀杆随手轮转动做升降运动，操作人员可直接通过阀杆露出的高度直观判断阀门的启闭状态，避免误操作；手轮采用轮辐式结构，操作力矩分布均匀，即使在高压工况下，

　　操作人员无需借助加力杆即可完成启闭动作，手轮与阀杆的连接采用方榫配合加锁紧螺母固定，长期操作不会出现打滑松脱问题。阀体采用直通式流道设计，介质从一端法兰进入，经过阀座与阀瓣的密封面后从另一端法兰流出，流道转弯处做了圆弧过渡处理，尽可能降低介质流经阀体时的局部阻力损失，减少管路系统的压损。连接端采用标准法兰连接结构，法兰密封面为凸面形式，法兰螺栓孔的孔距、孔径、法兰厚度均匹配对应压力等级的法兰标准，安装时可直接与同规格的管路法兰配对，无需额外加工适配；安装时需注意介质流向与阀体标注箭头一致，即低进高出，这样在阀门关闭状态下，介质压力作用在阀瓣下方，可降低阀杆的密封填料受力，延长填料使用寿命，同时启闭力矩更小。

　　阀杆密封采用多层填料函结构，填料选用耐温耐腐的成型填料，通过填料压盖的螺栓预紧力实现阀杆处的动密封，长期使用出现微量泄漏时，可逐步拧紧填料压盖螺栓实现密封补偿，无需停机更换填料。阀瓣与阀杆采用活动连接结构，启闭过程中阀瓣可微量转动自适应贴合阀座密封面，补偿加工与安装带来的密封面错位，保证密封可靠性。整体结构的外形尺寸充分考虑了管路安装的空间边界，手轮的最大外径、阀体的结构长度、法兰端的外轮廓尺寸均符合对应通径压力等级的截止阀尺寸规范，可直接替换同参数的老旧同类型阀门，无需调整管路安装间距，适配性强。建模过程中对所有配合面的公差带做了合理预留，比如阀杆与阀盖的导向配合间隙、填料函的尺寸公差、法兰密封面的平面度要求都在模型结构中有所体现，可直接用于指导生产加工的工艺排布，也可用于管路系统的整体装配干涉检查，提前预判安装过程中可能出现的空间碰撞问题。
