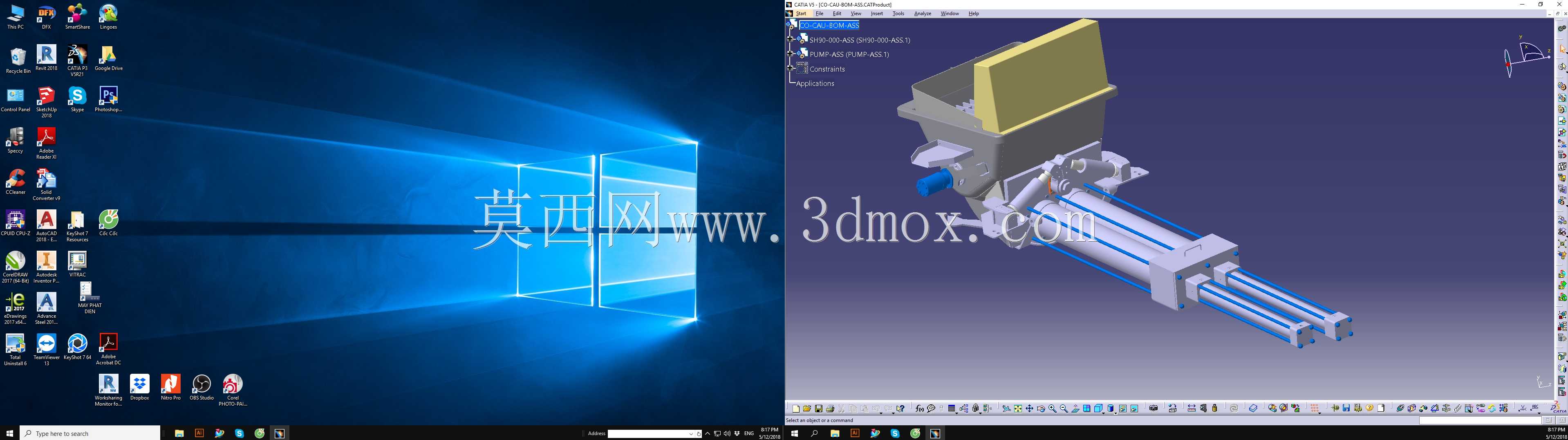

90方排量工程用混凝土泵送结构设计

　　这款泵送结构的设计核心围绕90立方米每小时的额定输送排量展开，建模阶段优先匹配商混站常规出料节奏与现场浇筑的连续作业需求，适配城市房建、市政管网、中小型桥梁等场景下的混凝土输送作业，可覆盖C15到C50标号的常规商品混凝土输送，避免小排量设备拖慢浇筑节奏、大排量设备造成的料管憋堵问题。从结构布局来看，料斗采用倾斜式进料设计，进料口预留的对接尺寸刚好匹配常规搅拌车的卸料溜槽角度，无需额外加装接料导板就能减少撒料浪费，料斗内部的搅拌轴布置避开了S管阀的摆动行程，不会出现骨料卡滞搅拌叶片的问题，筛网的格栅间距严格控制在40毫米，能提前拦截超径骨料，从入料端降低堵管概率。主泵送单元采用双液压缸交替驱动的结构，

　　两个输送缸的轴线与S管阀的摆动中心做了同轴度优化，换向时的混凝土反流损失控制在极低水平，液压缸的行程参数匹配90方排量的推送频率，不会因为行程过短导致换向频次过高、易损件磨损加快，也不会因为行程过长造成单次推送冲击过大，影响出料稳定性。输送缸的出口法兰采用通用125泵管的标准安装尺寸，可直接对接市面上的常规输送管路，无需额外制作过渡接头，现场布管时能直接适配水平、垂直等不同走向的管路布置，垂直输送时可覆盖100米以内的高层浇筑需求，水平输送距离可覆盖300米范围，满足多数中小型工地的作业半径要求。建模过程中对各部件的安装边界做了完整干涉检查，料斗与车架连接的支座孔位、液压缸与机架的固定螺栓位置、

　　S管阀摆动油缸的安装空间都预留了足够的维护操作余量，日常更换眼镜板、切割环等易损件时，不需要额外拆解周边的主结构部件，单人即可完成常规维保操作。整体结构的重心布置经过校核，搭载在常规二类底盘上时，整车的轴荷分布符合道路行驶要求，不会出现头重脚轻的问题，臂架接口的连接尺寸也做了通用化设计，可适配不同长度的布料臂架，满足不同浇筑高度的作业需求。液压管路的走向沿着机架的侧边布置，所有管路的弯曲半径都符合液压系统的安装规范，不会出现弯折过大导致的油压损失问题，管接头的位置都预留了扳手操作空间，日常排查渗漏、更换密封件时操作便捷。
