同轴双接口柱塞式流体增压泵结构

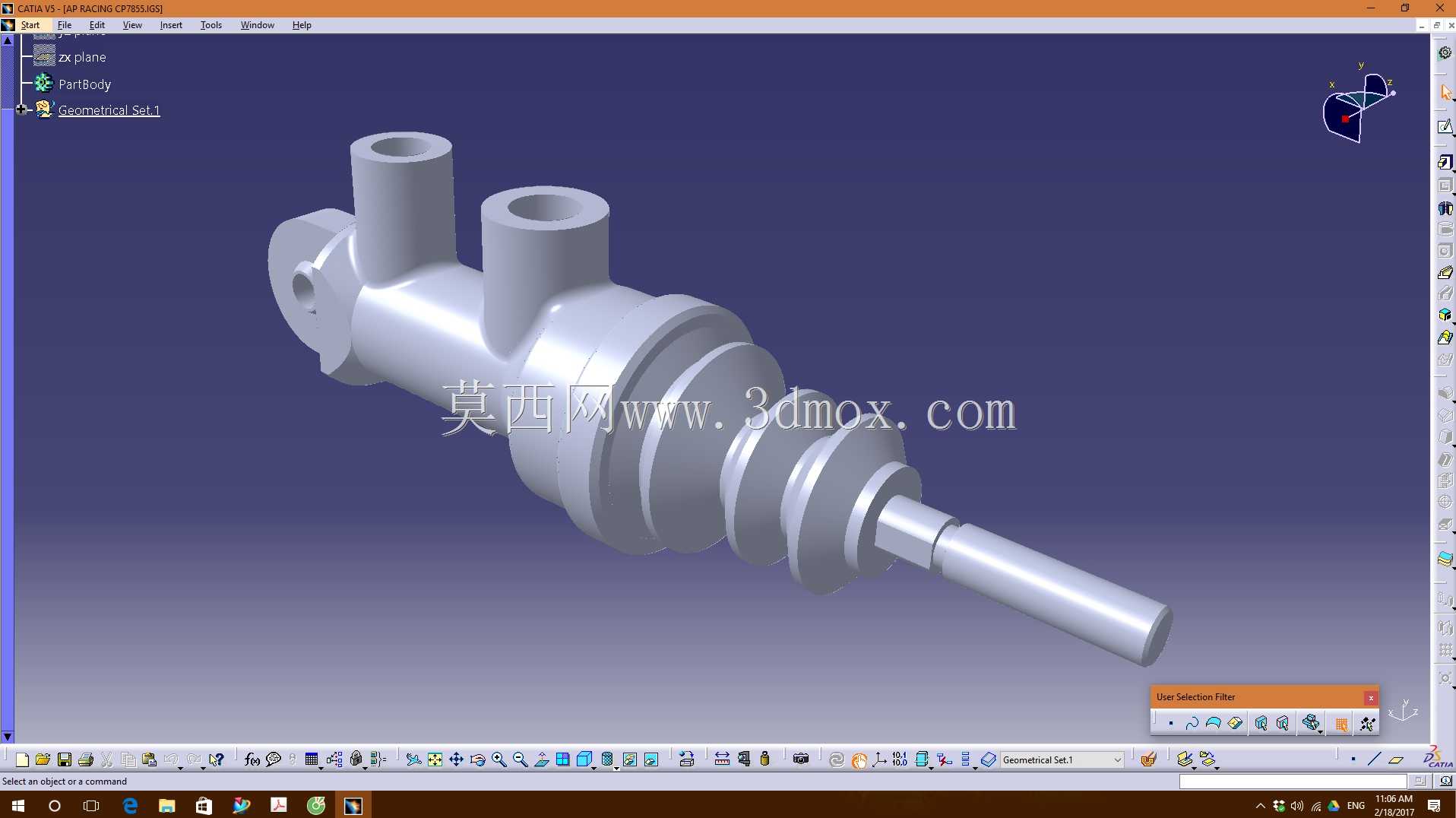

　　该零件为同轴布局的柱塞式流体增压部件，常见于小型液压动力回路、试验台流体供给单元以及移动式设备的制动助力系统中。主体沿水平轴线布置，左端设置带侧向安装孔的法兰连接座，可通过螺栓固定在阀块或设备机架上，安装面需保证与配合端面的平面度，避免密封面偏载引发渗漏。泵体中段为阶梯式增压腔结构，多级环形台阶既承担缸体壁厚加强作用，也为密封组件、导向衬套提供轴向定位台阶，台阶处的圆角过渡可降低高压工况下的应力集中，减少缸体疲劳开裂风险。上部并列设置两个竖向管状接口，分别作为流体吸入与排出通道，接口内径根据额定流量匹配，管口预留管路对接的装配余量，可适配硬管扩口连接或软管卡套连接形式。右端伸出的细长柱塞杆为动力输入段，工作时由外部凸轮、

　　偏心轮或杠杆机构驱动，沿轴线做往复直线运动，柱塞在缸体内腔移动时改变腔室容积，配合回路中的单向阀完成流体吸入与加压排出动作。建模过程中优先保证各段同轴度，柱塞杆与缸体内腔的配合间隙需控制在密封件允许的公差范围内，间隙过大会引发内泄漏、降低容积效率，间隙过小则会在热胀工况下出现卡滞。外形边界方面，整体轴向长度远大于径向尺寸，上部两个接口的高度决定了泵体顶部的最小安装空间，侧向法兰的开孔位置需与配套安装座的孔位逐一对应，装配时要预留柱塞杆外端与驱动机构的运动行程空间，避免往复运动中发生碰撞。结构设计上没有多余的复杂曲面，所有特征均围绕承压、密封、导向三个核心需求展开，阶梯缸体的壁厚变化随内部压力梯度调整，高压段壁厚适当增加，

　　低压段可适当缩减重量。在实际选型应用中，这类柱塞泵适合输送清洁的液压油、制动液等低黏度介质，输出压力稳定，结构紧凑，能够在狭小的设备舱内完成布置，三维建模时需重点核对柱塞行程、接口中心距、法兰安装孔位这几项关键尺寸，确保后续装配时与驱动端、管路端、固定端全部匹配，不会出现运动干涉或管路对接错位的问题。
