500kVA静音式柴油发电机组结构设计

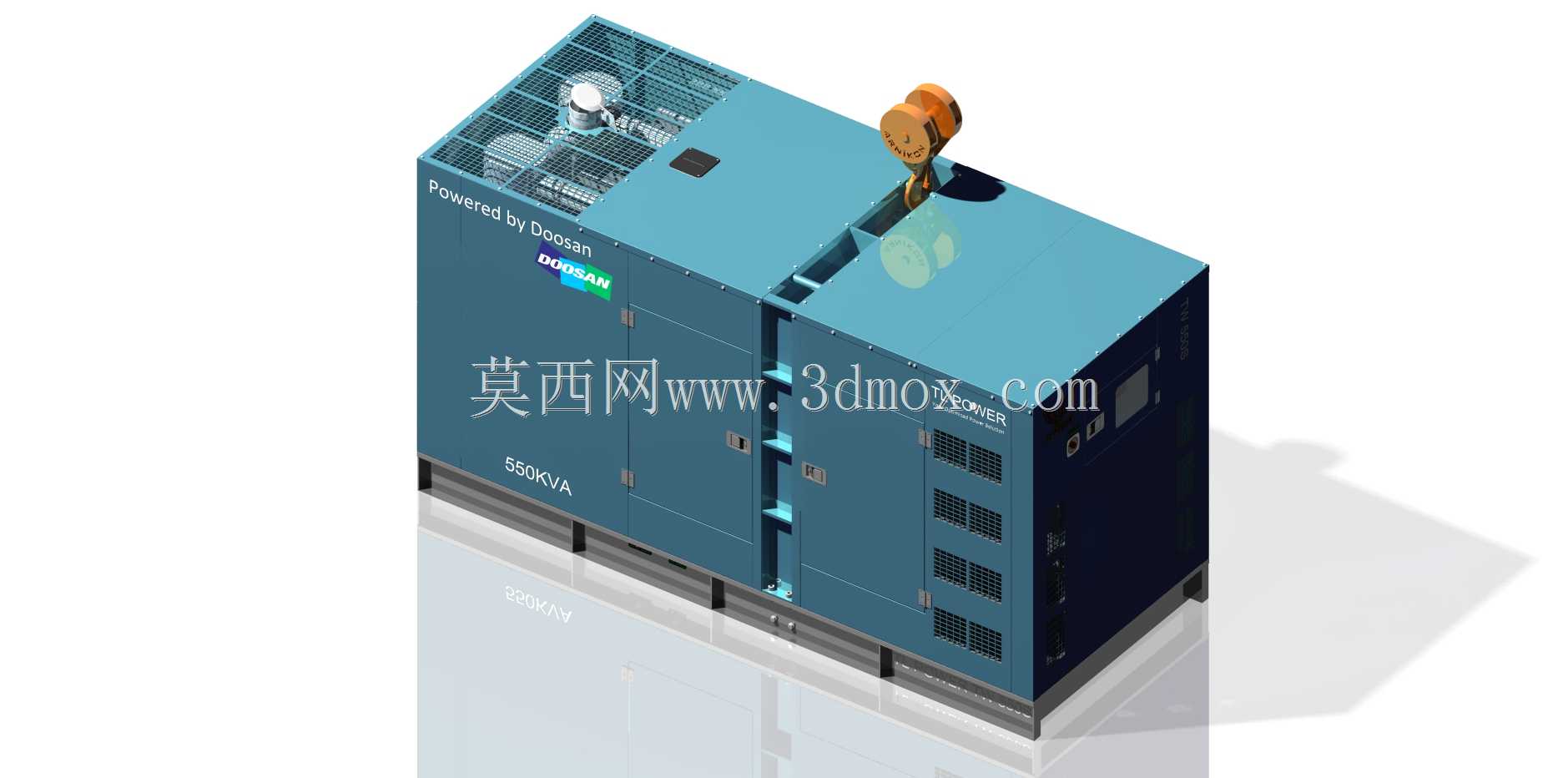

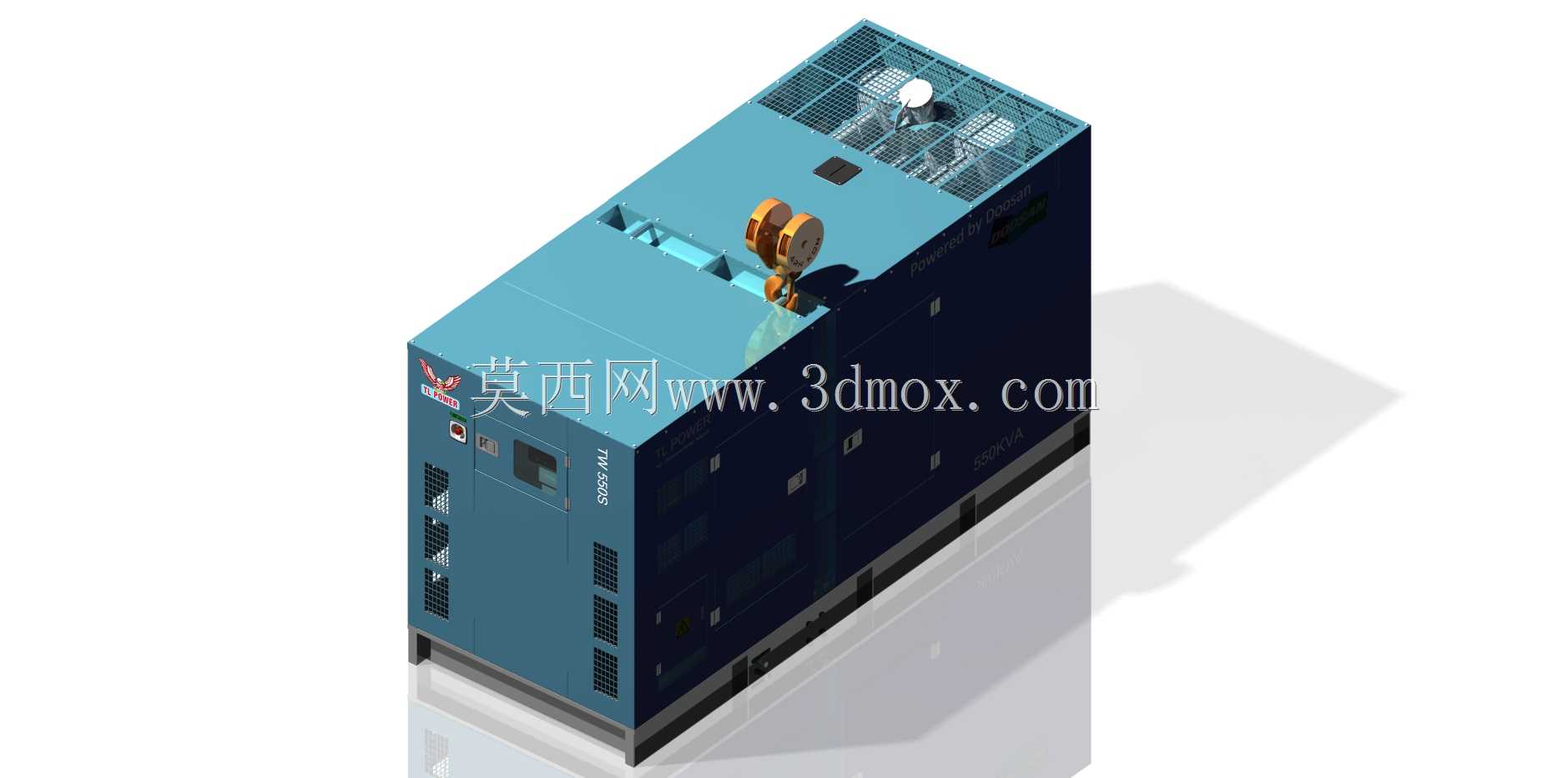

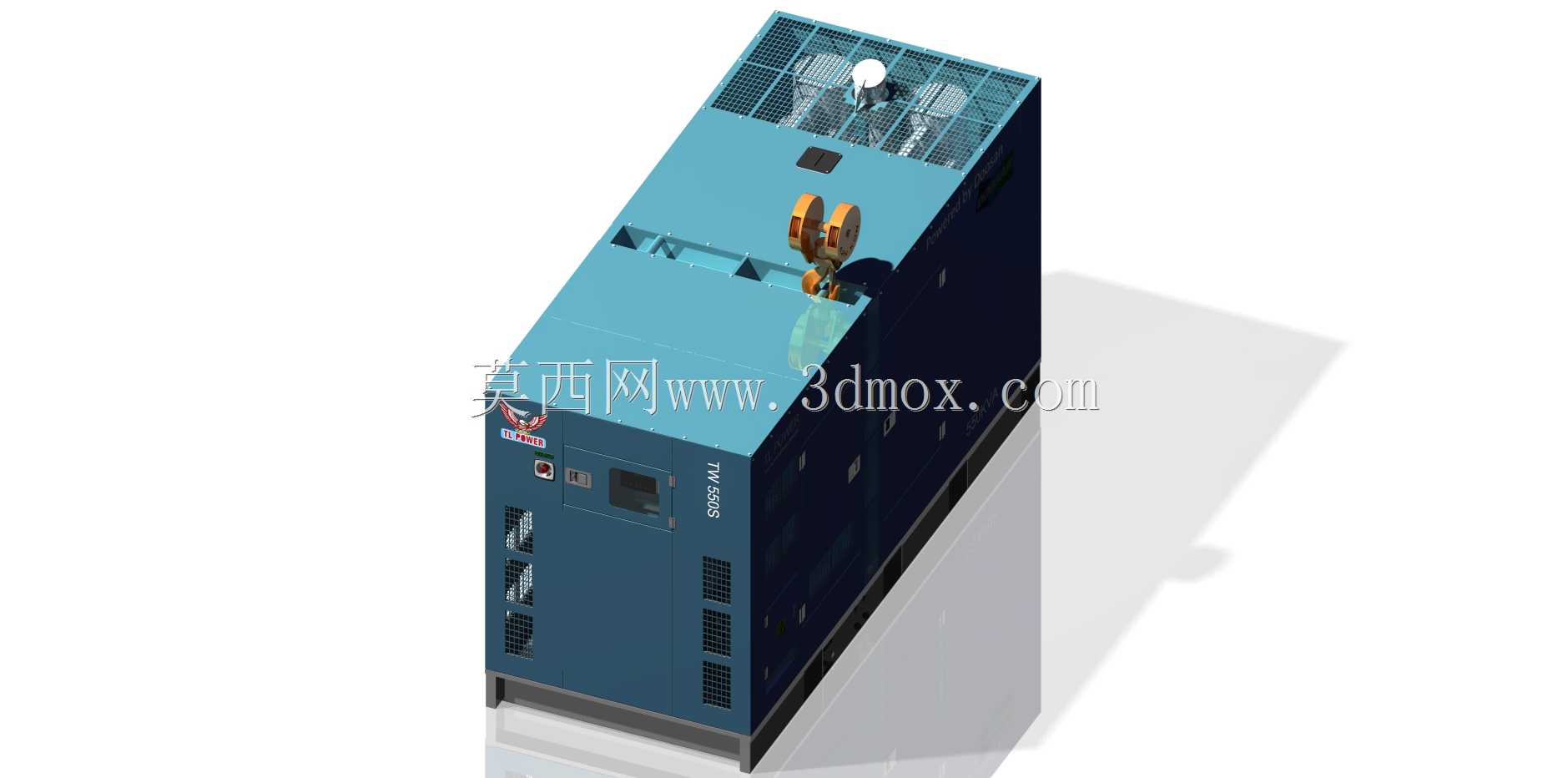

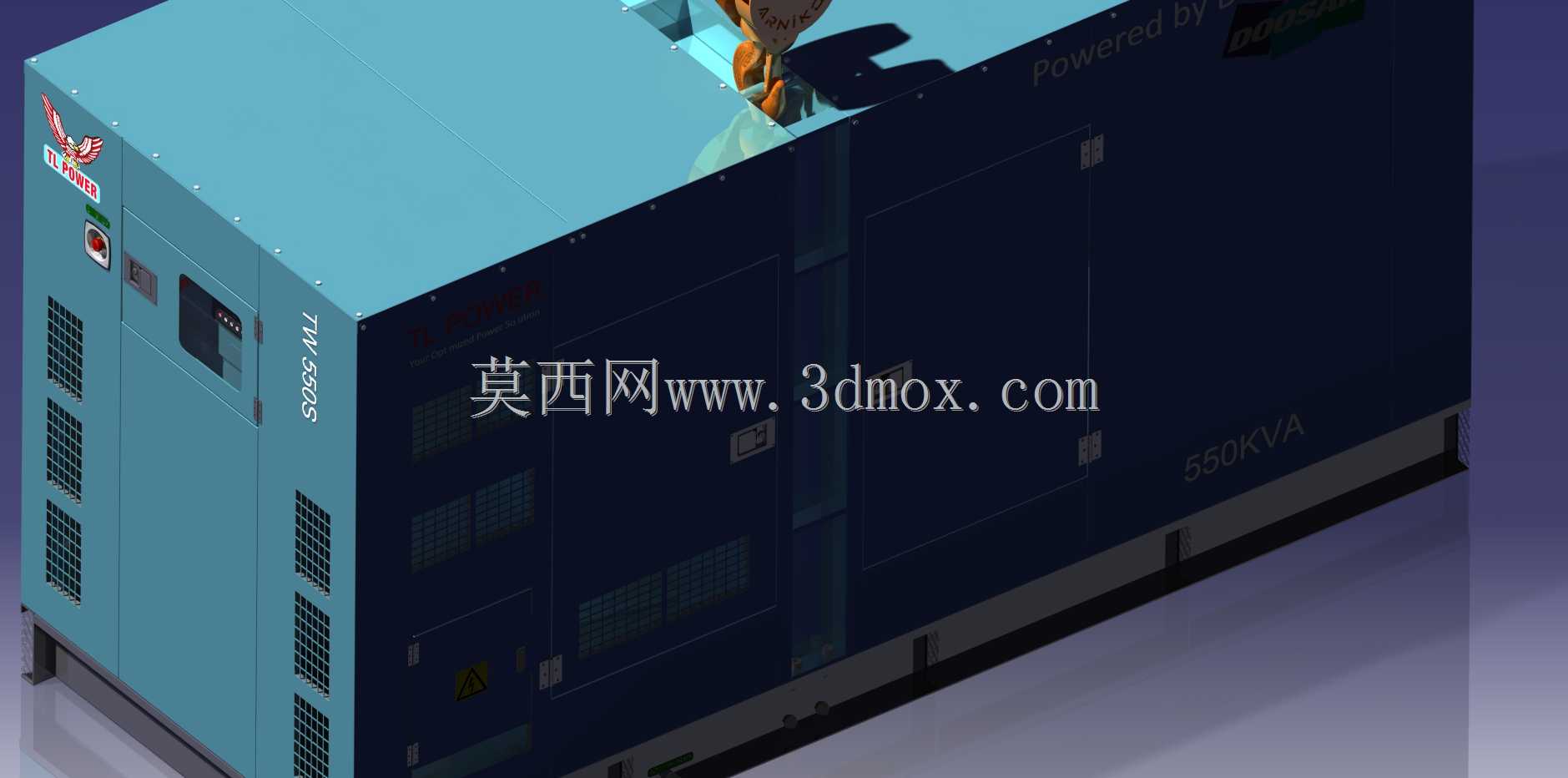

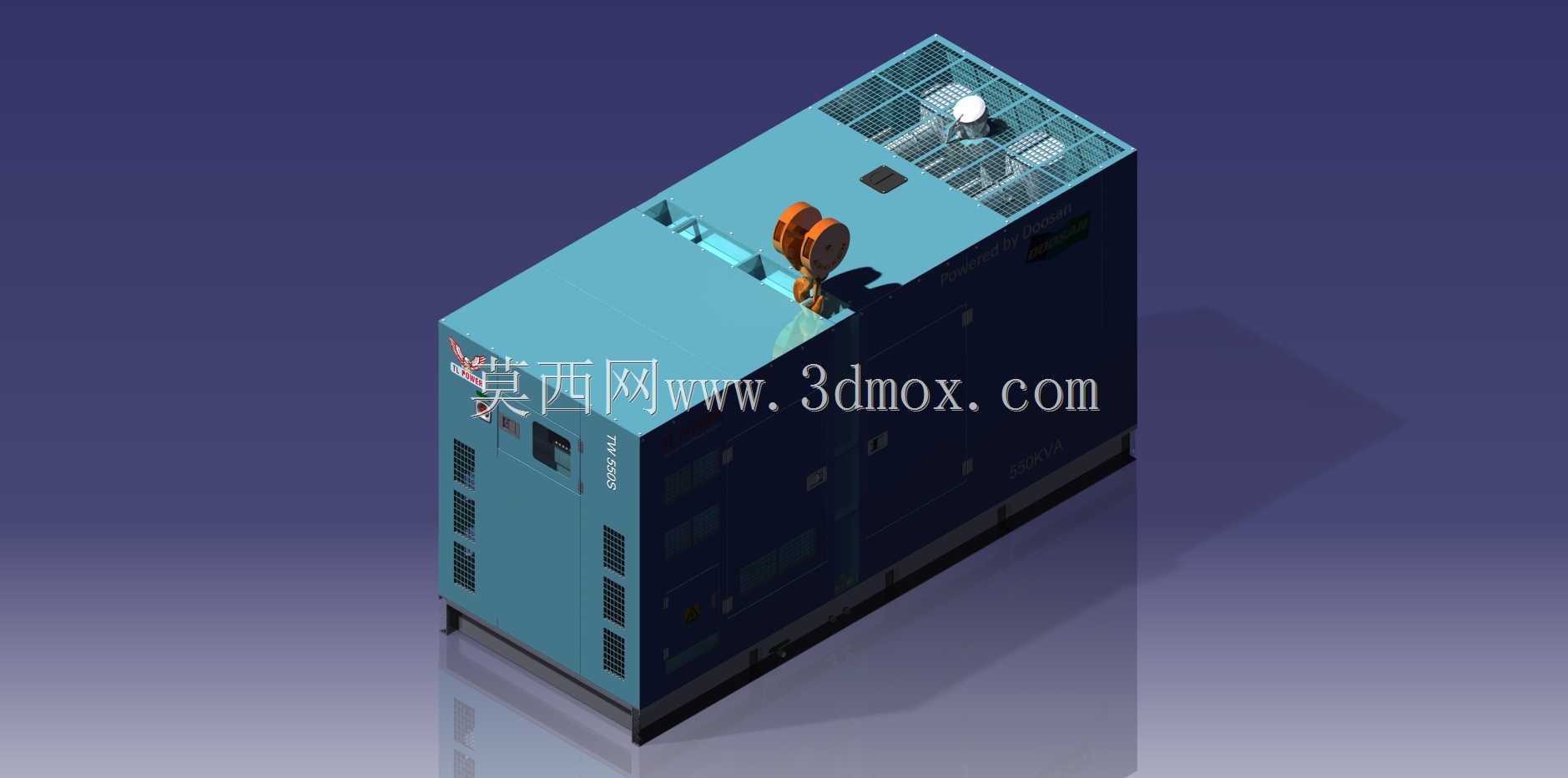

　　这款500kVA容量的静音式发电机组，主要面向商用建筑、工业厂区、数据机房等场景的备用供电需求，也可作为野外施工、临时活动的主供电源使用，在市电中断时可快速启动输出稳定电力，保障生产、运营环节的关键负载不出现断电停机问题。从结构设计来看，整机采用封闭式静音箱式外壳，箱体采用拼接式钣金结构，侧面板预留多组通风格栅，既满足机组运行时的进排风散热需求，格栅内侧配套的消音棉结构也能阻隔机组运行时的机械噪音与排气噪音外传，相比开架式机组可大幅降低运行时的噪音扩散，适合对噪音控制有要求的城区或居民区周边场景使用。箱体侧面预留了检修门与控制操作窗口，日常运维时无需完全拆解外壳，即可完成机油检查、滤芯更换、控制参数调试等常规操作，

　　控制窗口处集成了电压、电流、运行时长等参数的显示模块，操作人员无需开启箱门即可快速掌握机组运行状态。设计阶段充分考虑了安装与运输的边界要求，整机底部采用一体化焊接底座，底座预留了标准叉车孔位与吊装挂点，可直接通过叉车或起重设备完成转运就位，底座同时集成了燃油箱与减震垫安装位，减震垫布置在发动机、发电机与底座的连接位置，可抵消机组运行时产生的振动传递，避免振动传导至安装基础引发共振问题。箱体的外形尺寸经过优化，在容纳柴油发动机、同步发电机、散热系统、排气消音系统、控制系统等全部组件的前提下，尽可能压缩了整机的占地空间，安装时仅需预留对应尺寸的硬化平整基础，做好接地连接与燃油管路接驳即可投入使用，无需额外搭建独立的机房结构。

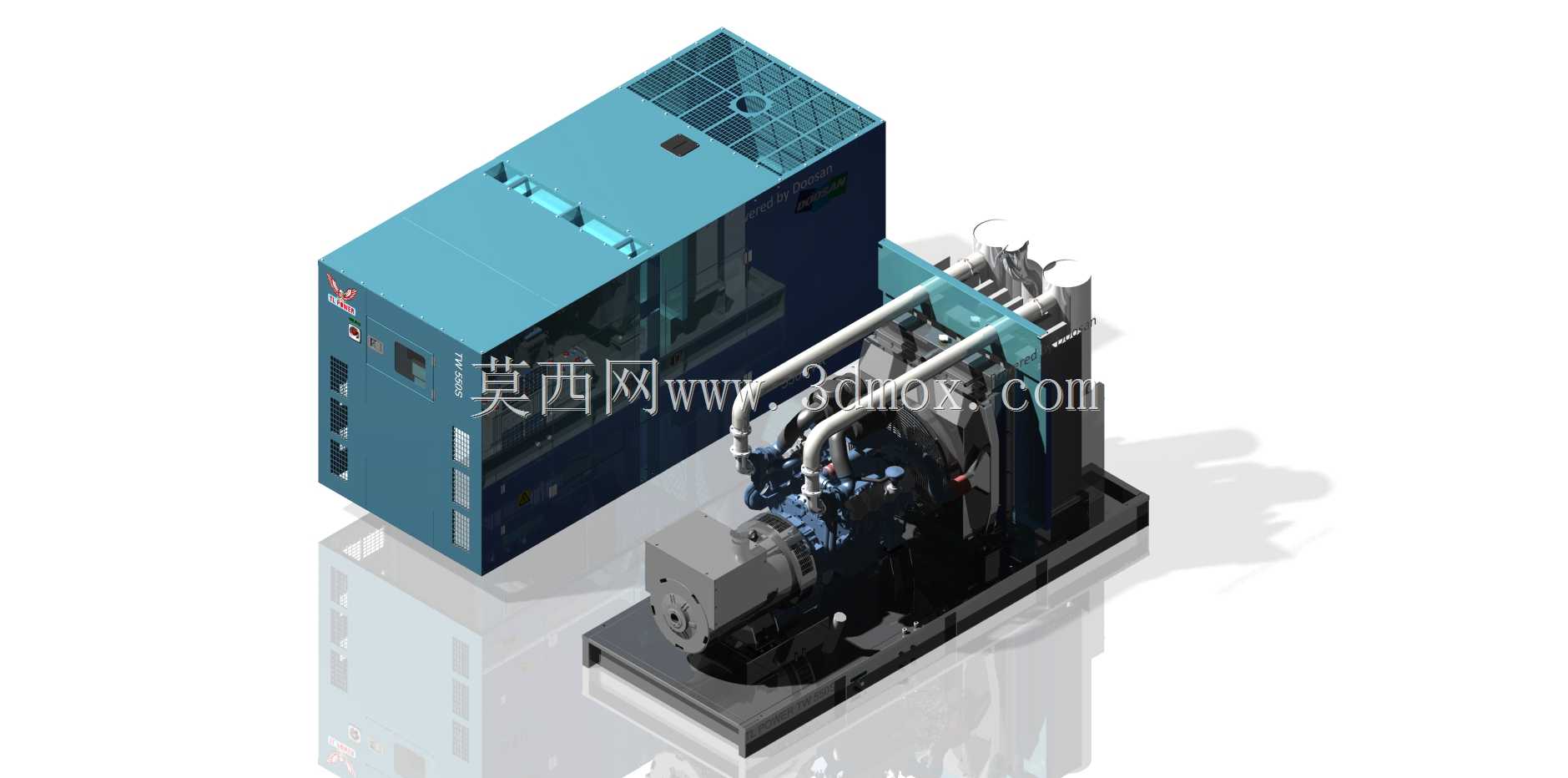

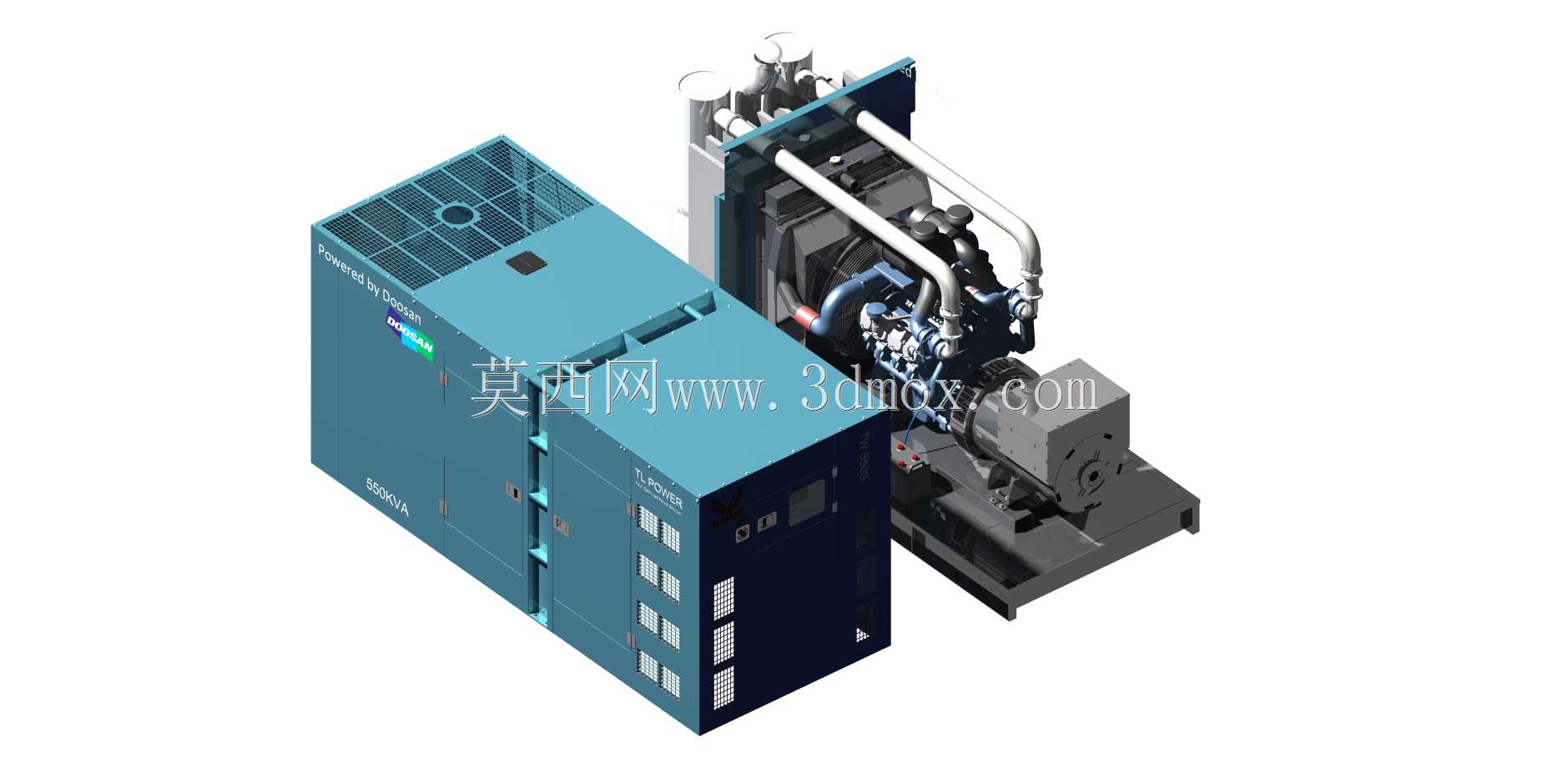

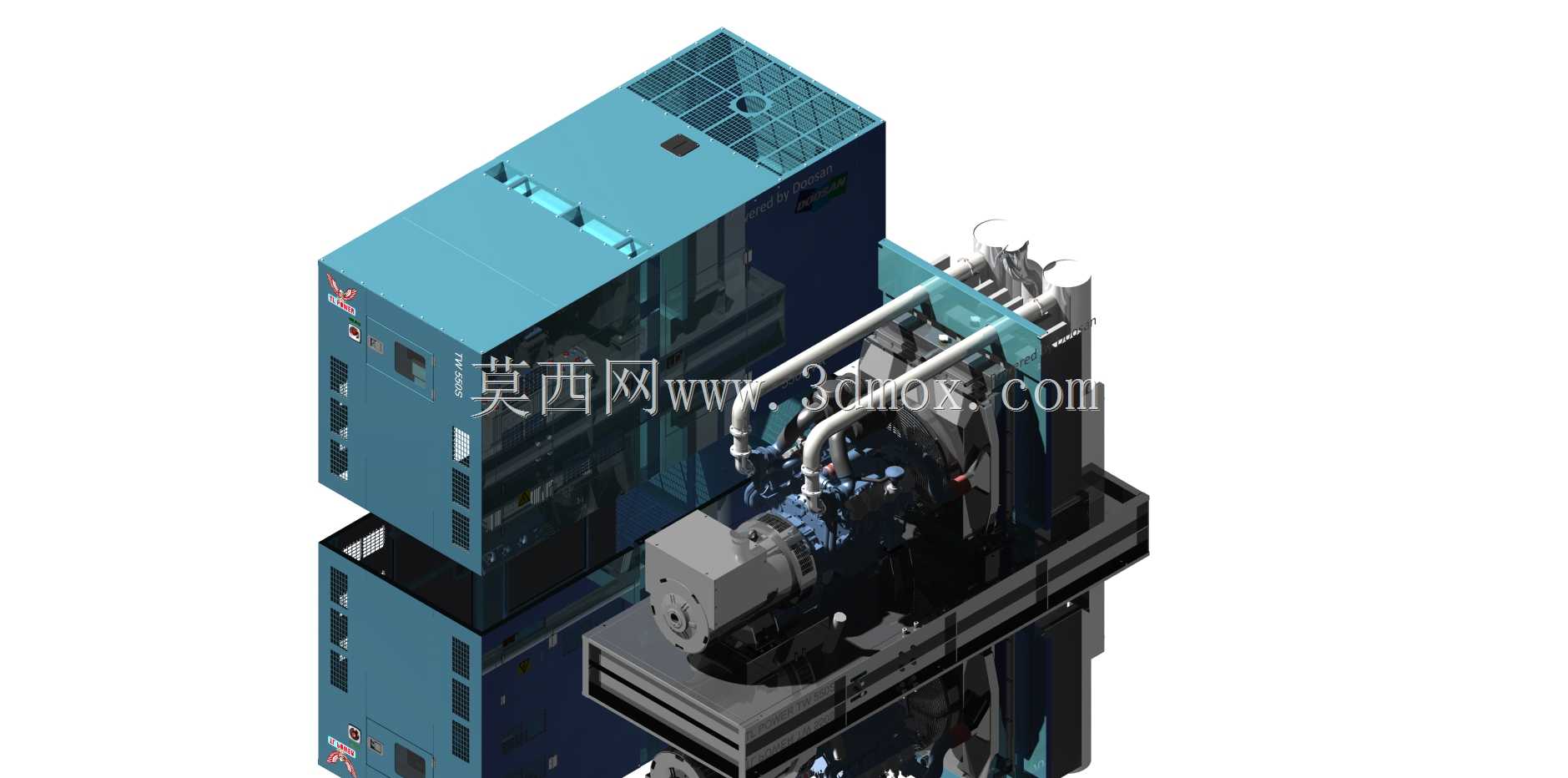

　　箱体表面采用多层喷涂工艺，具备较好的防腐蚀、耐候性能，可适应户外露天放置的使用环境，箱体顶部做了倾斜导水结构，避免雨天积水渗入箱体内部影响电气组件运行。从功能布局来看，发动机与发电机采用同轴直连结构，减少了传动环节的功率损耗，散热系统布置在箱体端部，通过大流量轴流风扇完成水箱与机组内部的热风导出，排气系统配套多级消音结构，在降低排气噪音的同时也能引导高温废气向上排出，避免废气直吹周边人员或设施。
