多层框架式CNG压缩天然气储气瓶组结构

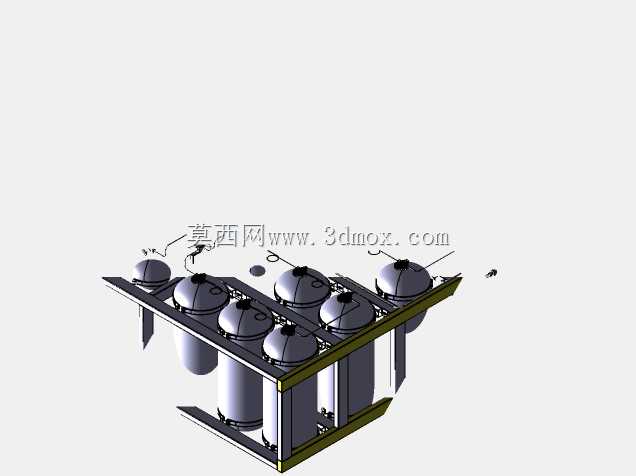

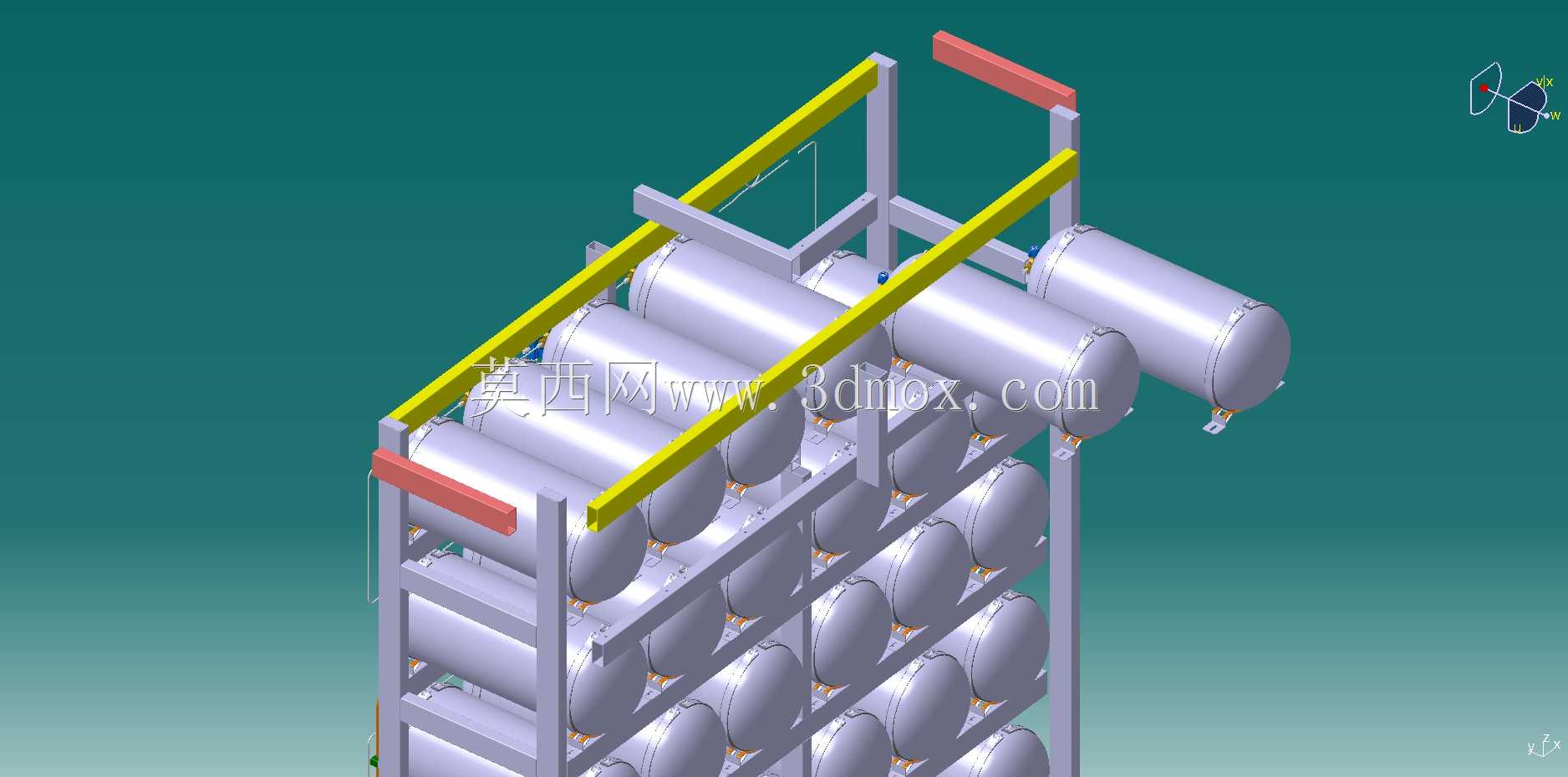

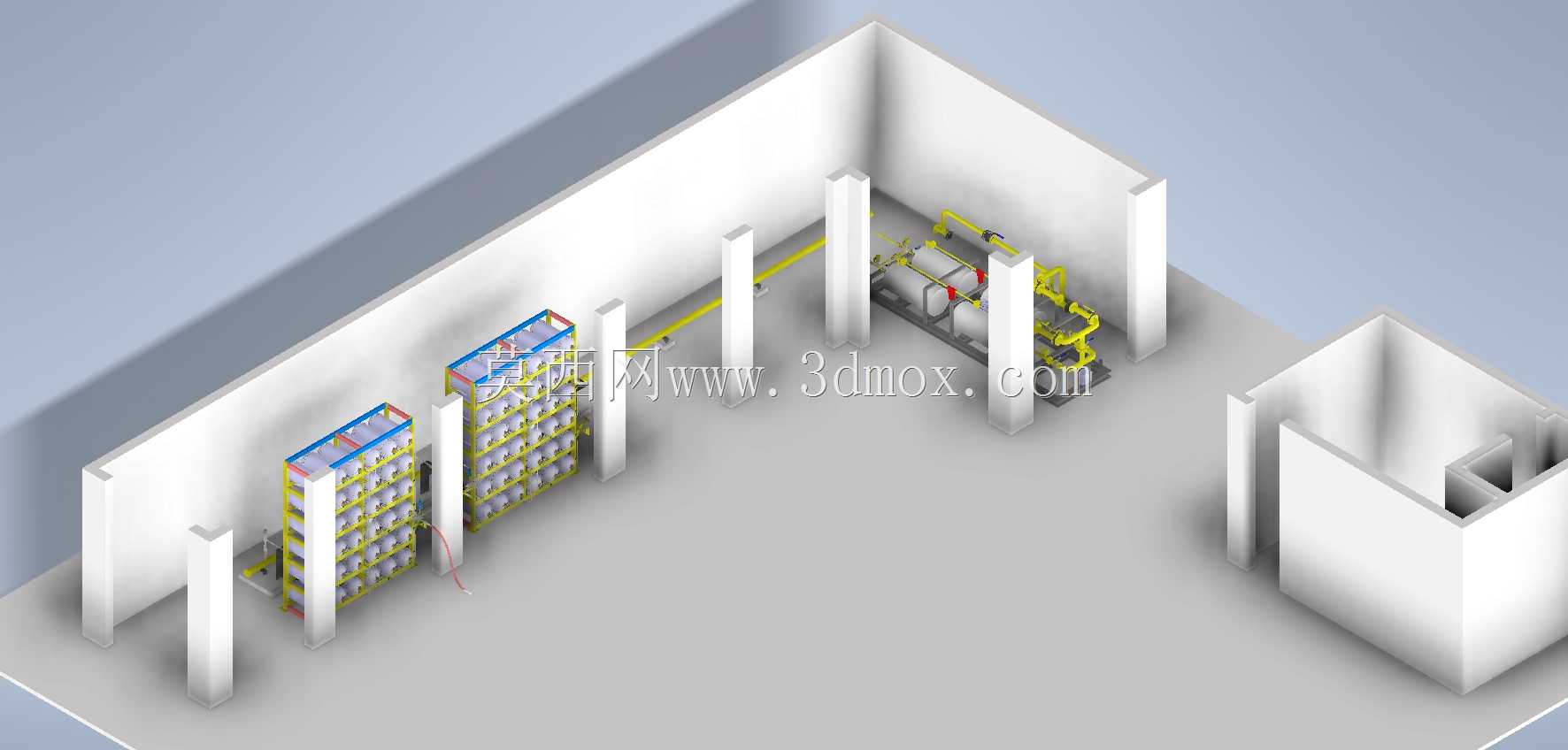

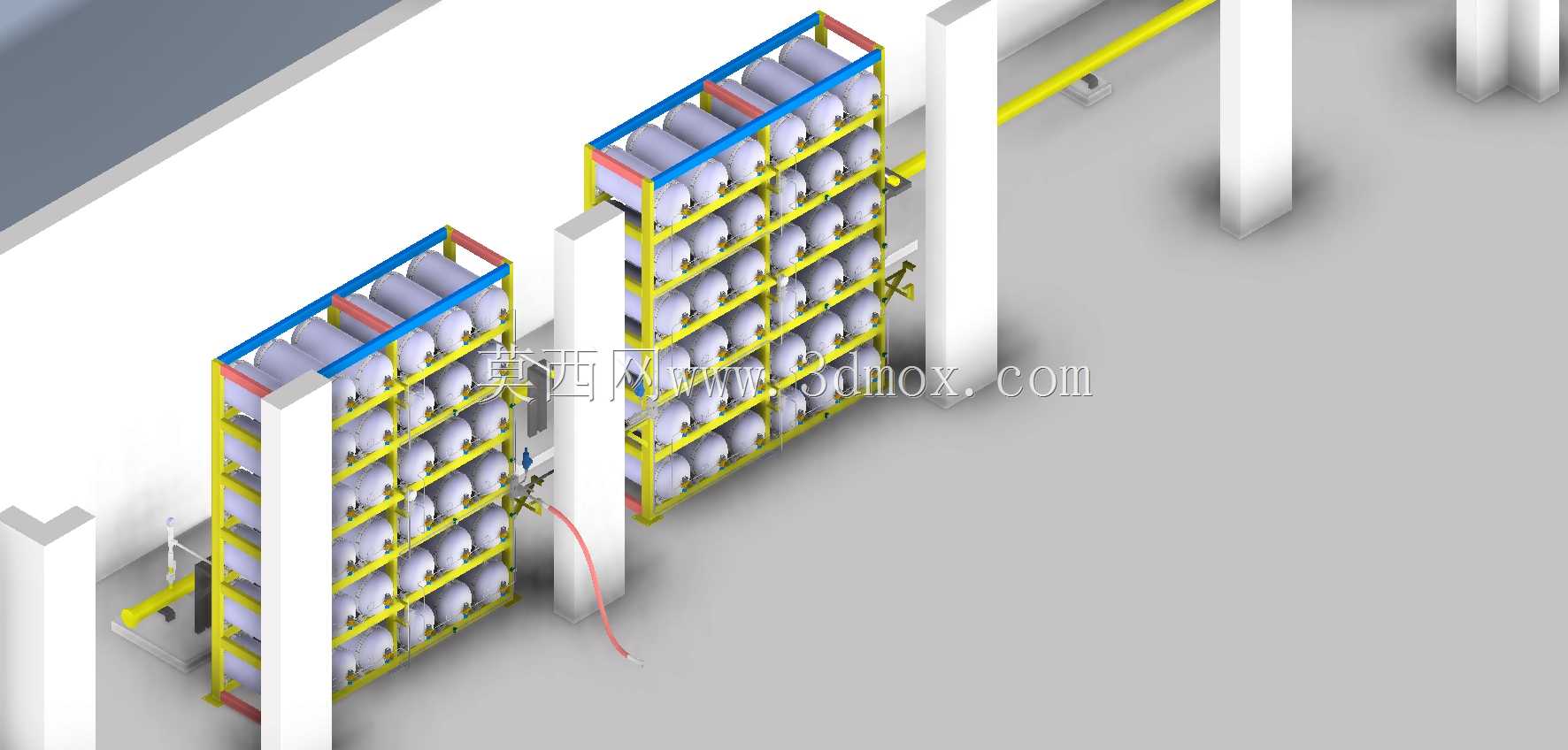

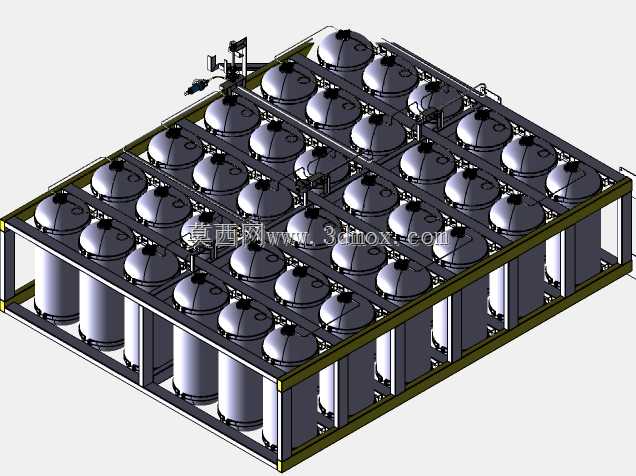

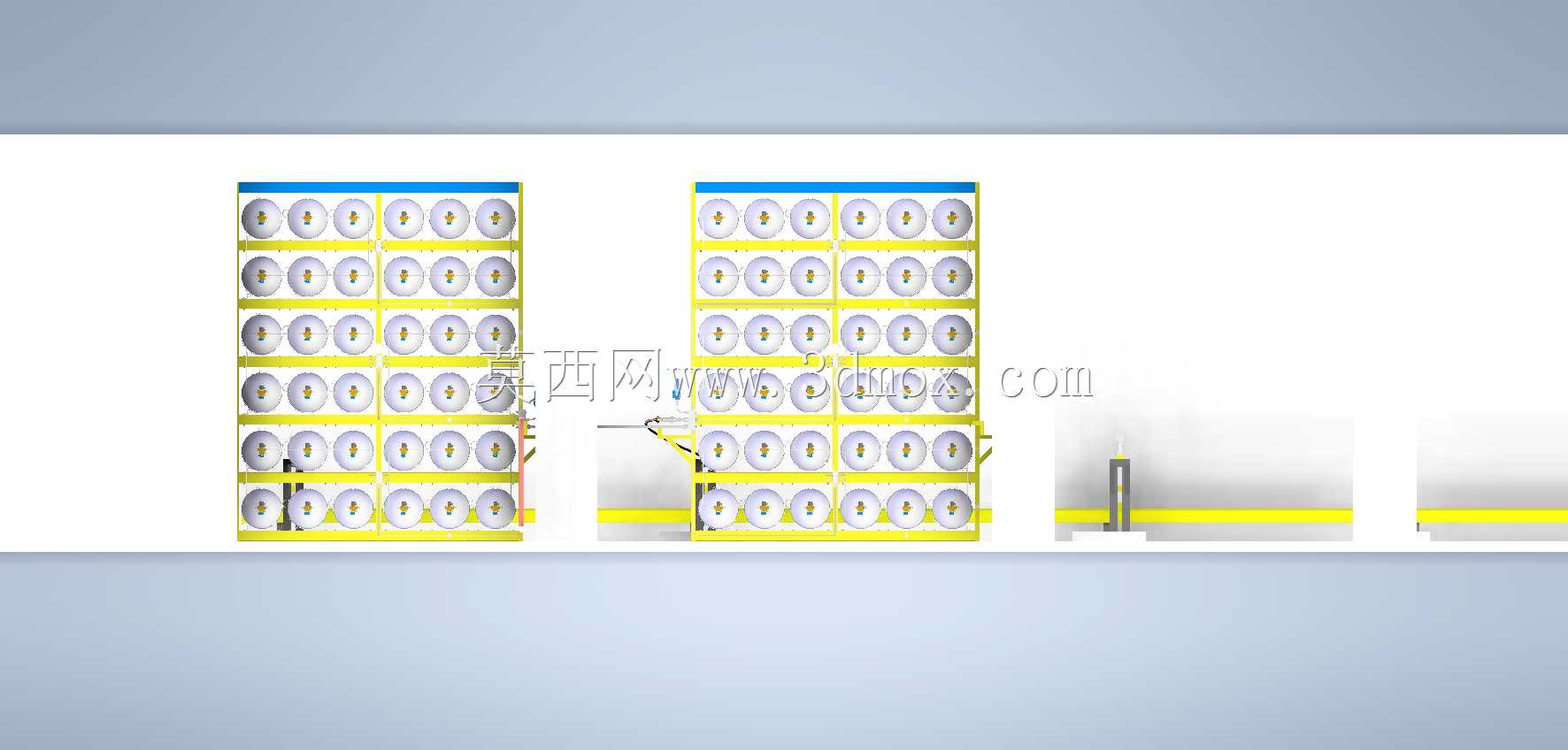

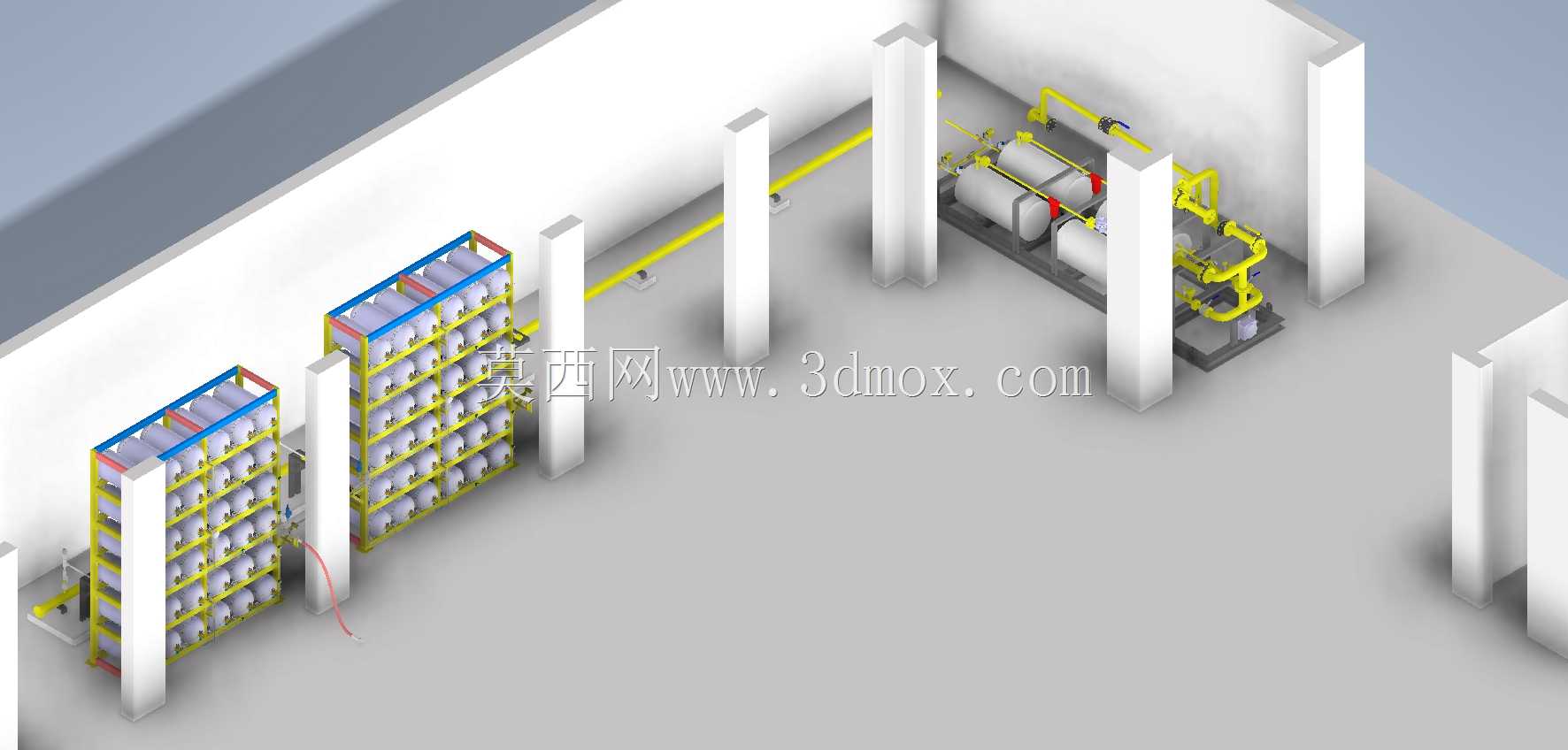

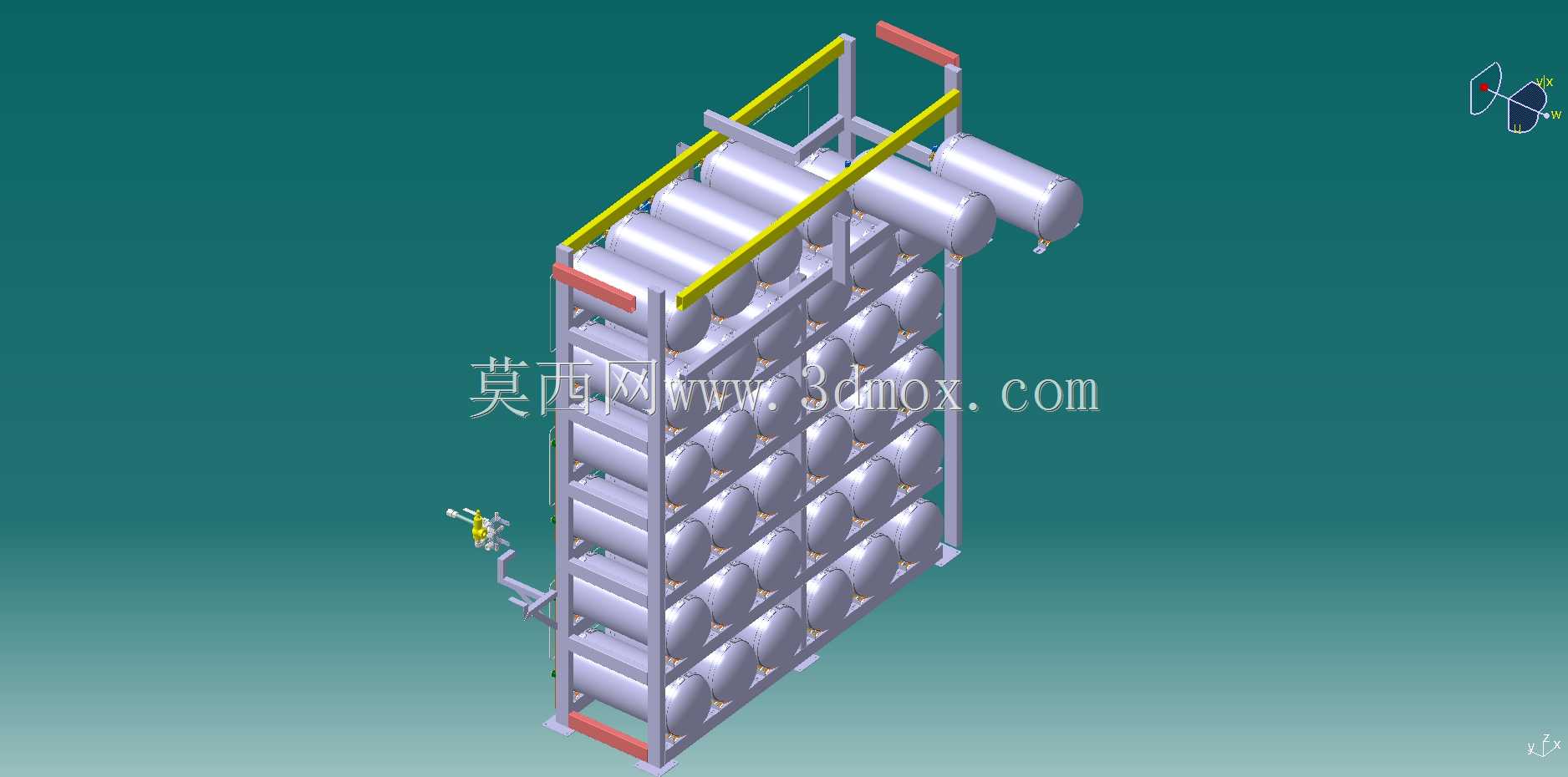

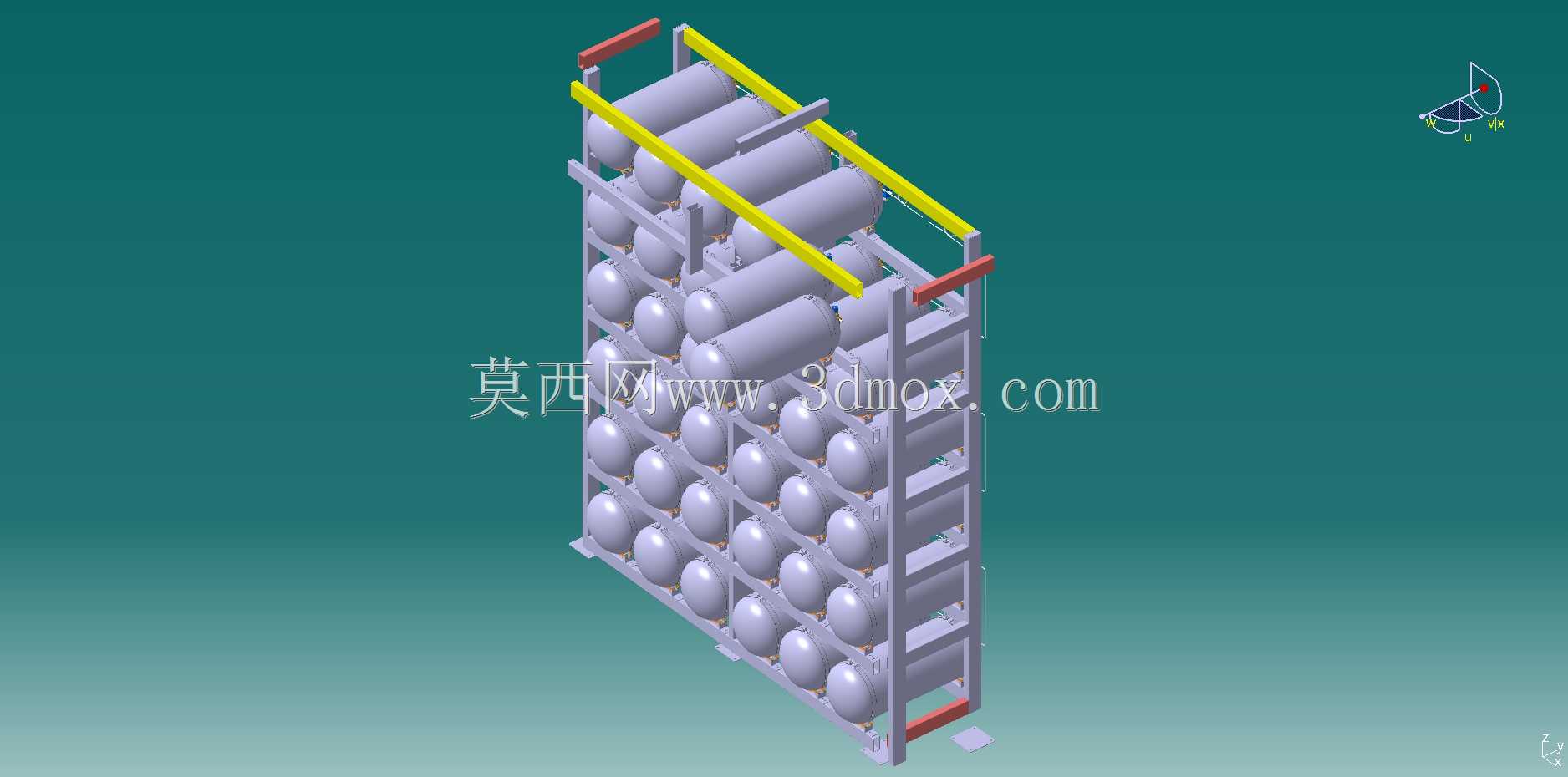

　　这套储气瓶组结构主要面向压缩天然气加气子站、工业厂区燃气调峰储备、中小型燃气供气站点的储气需求设计，区别于传统单罐零散布置的形式，采用多层叠放的框架式集成方案，能够在有限的站场占地范围内最大化提升储气容积，适配城市建成区用地紧张的建站场景。从结构布局来看，整体采用型钢焊接成三层承重框架，每层横向排布多只卧式高压储气钢瓶，钢瓶两端通过定制抱箍与框架横梁固定，抱箍与瓶身接触位置预留橡胶缓冲垫层，避免长期运行中钢瓶热胀冷缩、车辆加气作业振动带来的硬摩擦损伤瓶体防腐层。框架顶部设置通长的黄色防撞警示梁，既可以作为吊装作业的受力吊点辅助结构，也能在站场发生意外剐蹭时阻隔外力直接冲击瓶体，框架边角处的红色构件是防撞护角，采用加厚角钢焊接，

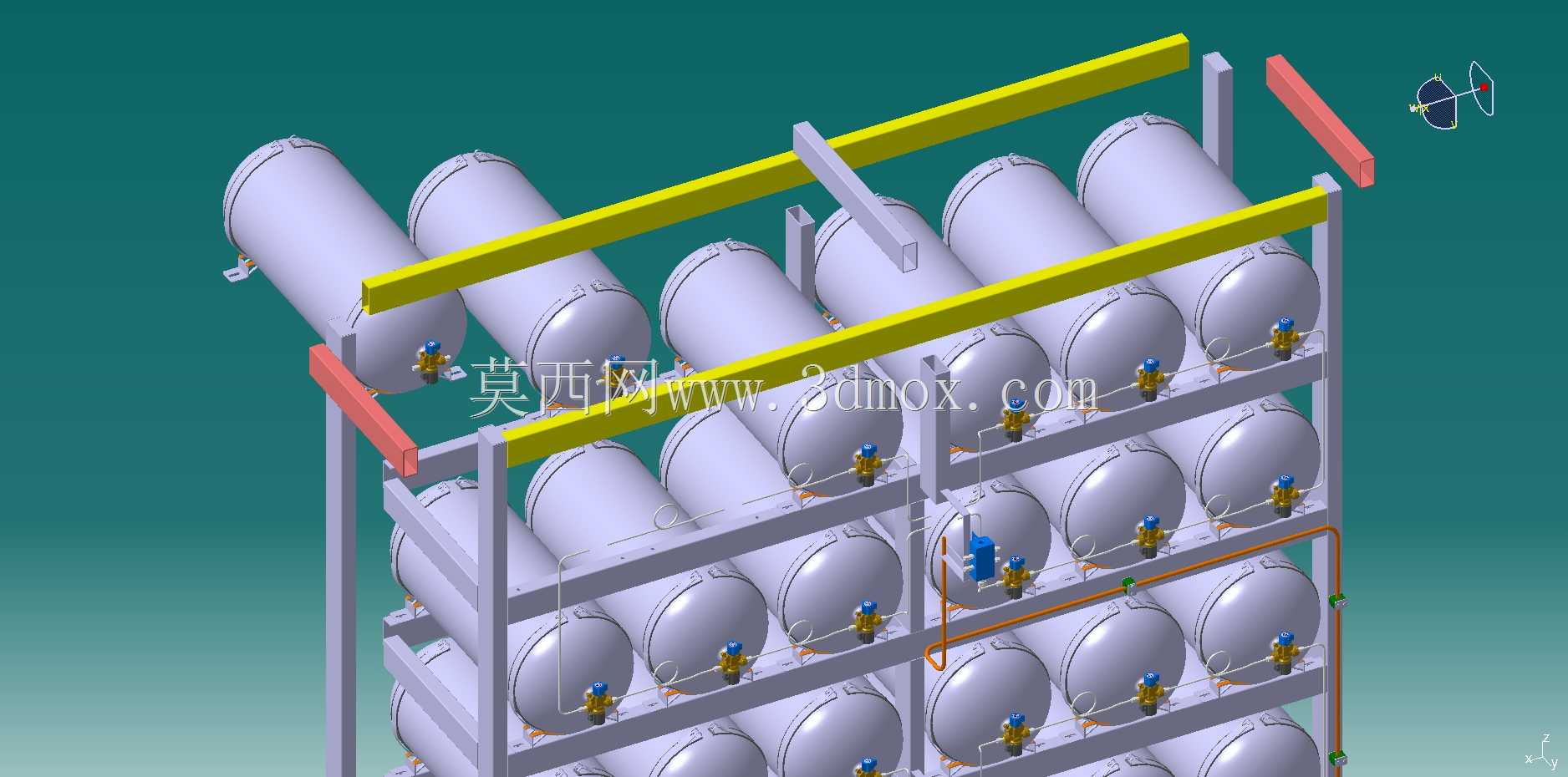

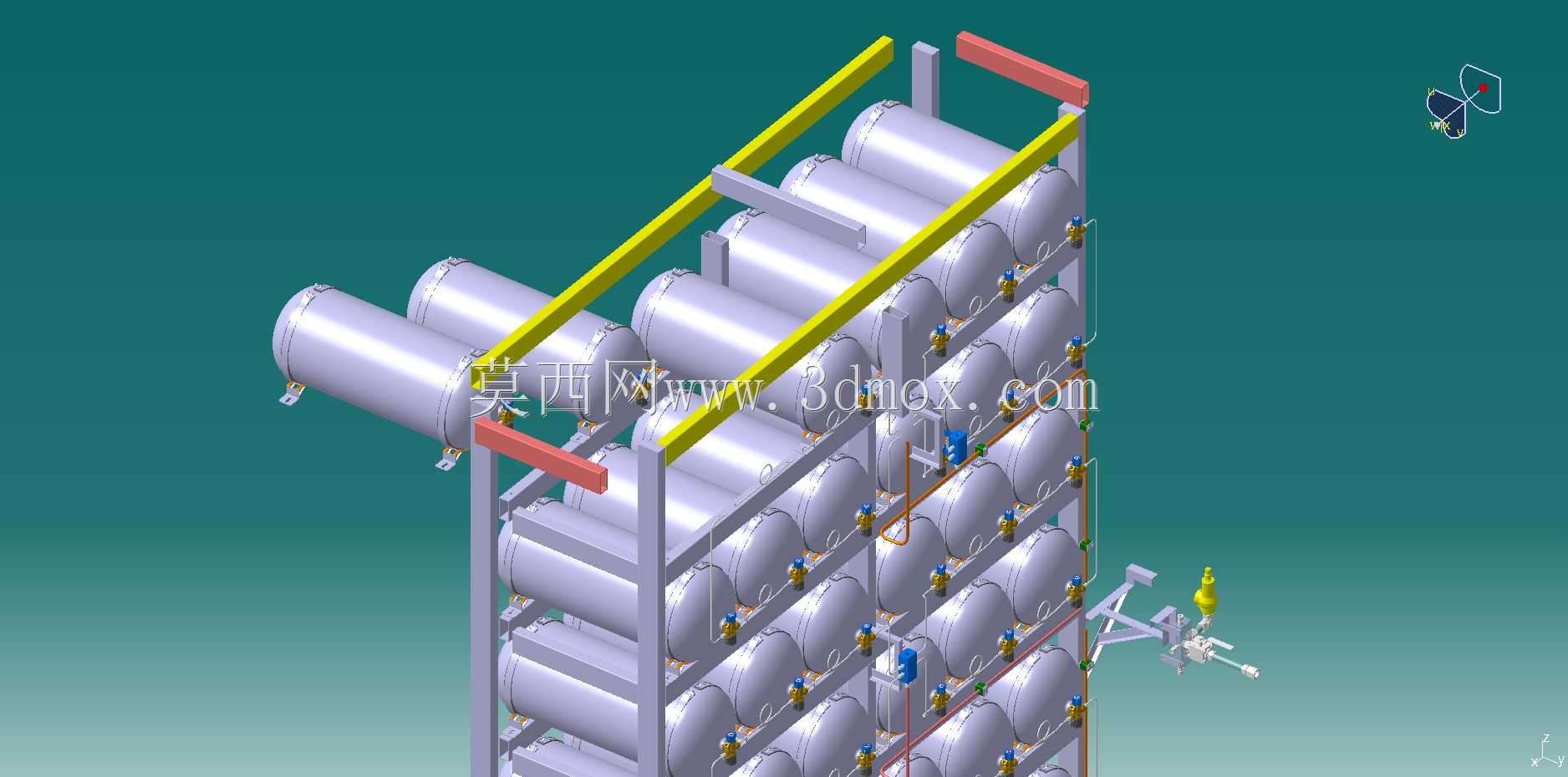

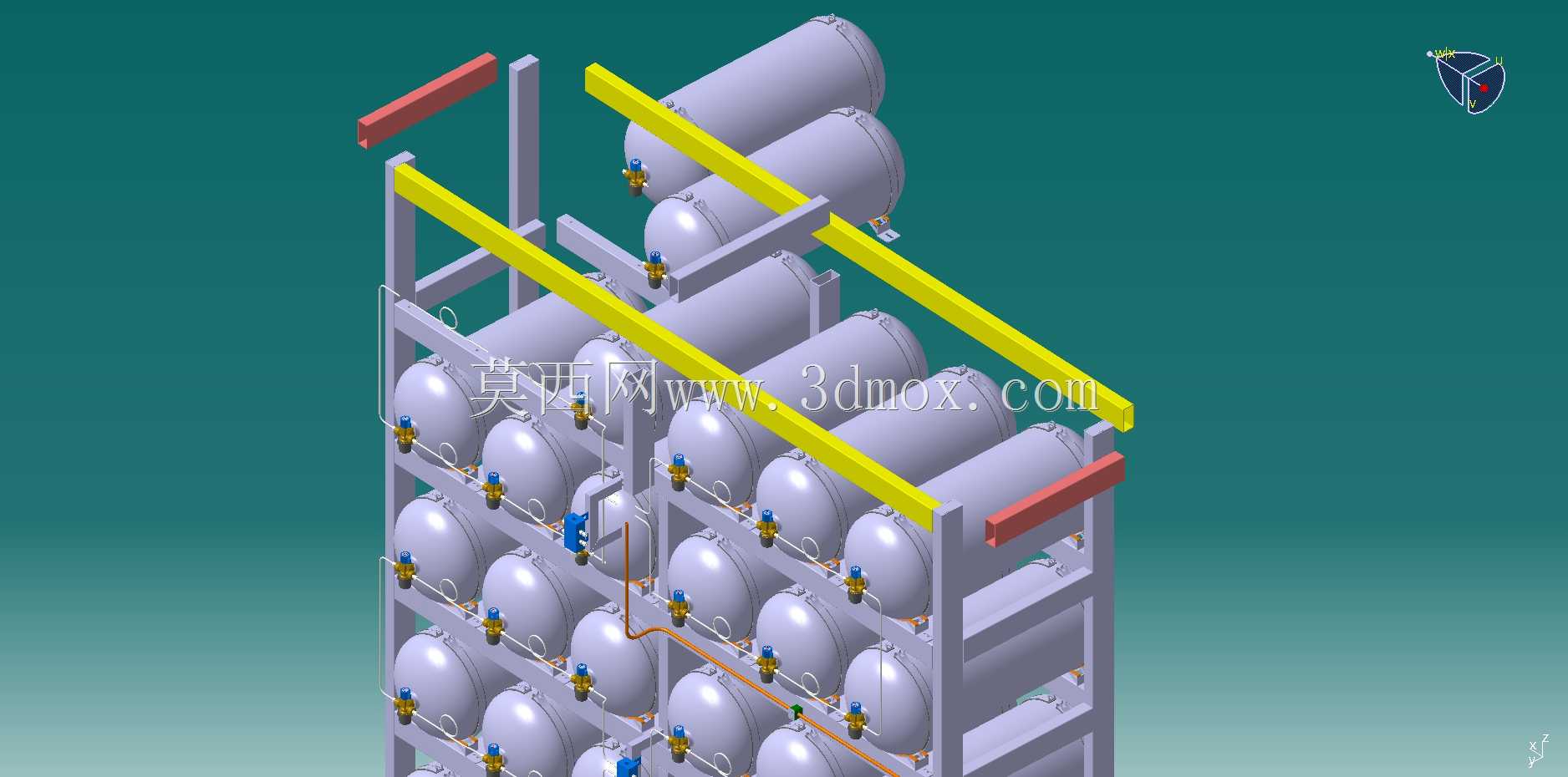

　　对应站场内巡检通道、车辆通行侧的易碰撞位置。管路设计上，每只钢瓶的瓶口端都配置独立的截止阀与排污接口，所有支路管路汇总到下部的集气总管，总管上预留压力检测、安全泄放的接口位置，管路走向沿框架立柱内侧排布，通过管卡固定，避免外凸结构被巡检人员或搬运设备碰损。设计过程中需要重点校核框架的承重载荷，单只满装压缩天然气的钢瓶重量接近一吨，三层排布后整体框架的静载荷需要叠加1.2倍的动载安全系数，同时要核算地震烈度下的框架抗倾覆能力，底部框架与站场混凝土基础通过预埋螺栓刚性连接，安装时需要保证框架整体垂直度偏差不超过千分之一，避免钢瓶长期受偏载应力影响瓶口密封性能。钢瓶的排布间距预留了足够的操作空间，

　　每只瓶的阀门位置都预留了不小于400mm的操作净距，方便后期运维人员进行阀门开关、密封检测、瓶体定期检验等作业，层与层之间的横梁下方预留了管路安装与检修的操作空间，不需要拆解上层瓶组即可完成下层管路的维护作业。这类集成式储气瓶组相比传统的地下储气井、大型立式储罐，具备安装周期短、迁移方便的特点，尤其适合临时供气站点、可移动加气站的储气需求，整体外形尺寸适配标准货运车辆的运输边界，不需要额外办理超限运输审批即可完成整体转场。
