集成减速机构的电动轮驱动装置

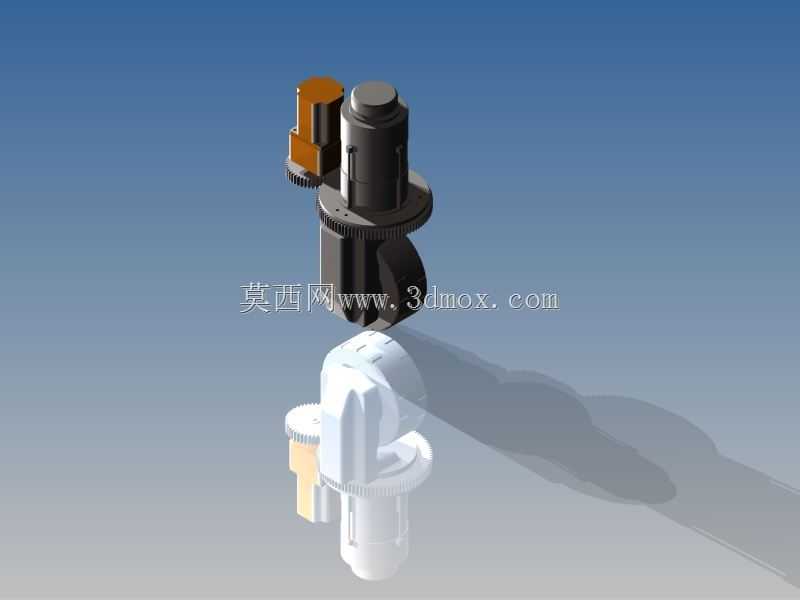

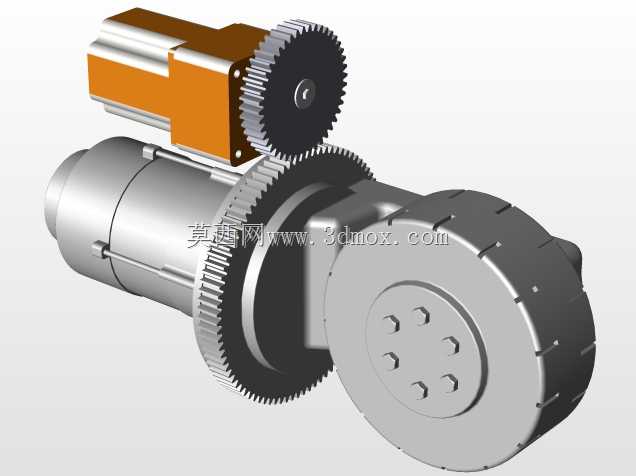

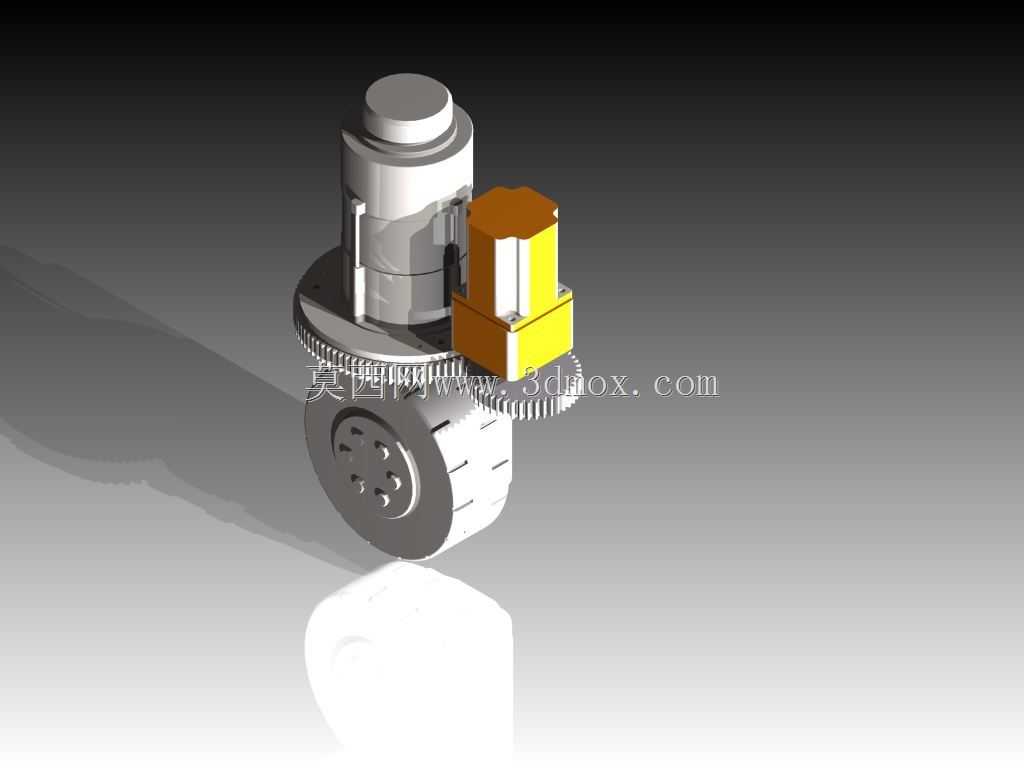

　　这类轮边集成驱动结构，常应用在小型智能巡检机器人、仓储AGV、短途代步载具、轻型服务类移动设备的行走系统中，区别于传统中央驱动加传动轴的布局，它把动力输出、减速增扭、轮体承载全部整合在轮组侧边，省去了长距离传动的冗余结构，能大幅压缩移动底盘的纵向安装空间，给底盘上的电池、控制模块、功能执行件留出更多布置余量。从结构设计逻辑来看，这套装置采用驱动电机侧置布局，电机输出端直接啮合一级减速齿轮组，通过大直径从动齿圈把扭矩传递到轮毂本体，传动链的轴向尺寸被严格控制，整套驱动单元突出轮体侧面的厚度被压缩到较低水平，不会在底盘两侧形成过大的外凸边界，能适配底盘宽度受限的窄体移动设备。轮体本身采用带安装孔位的辐板式结构，

　　轮毂端面预留的均布安装孔可直接适配标准橡胶轮面或者定制防滑轮套，轮轴位置集成了承载轴承，既能承受设备自身的垂直载荷，也能抵消行走过程中路面带来的径向冲击，避免传动齿轮承受额外的径向力，延长齿轮副的使用寿命。设计时需要重点匹配电机输出特性和减速比的对应关系，针对不同载重等级的设备，可通过调整齿轮组的传动比，在行走速度和爬坡扭矩之间找到平衡点，比如仓储场景下的AGV需要更大的起步扭矩，就可以适当增大减速比，牺牲部分最高行走速度来满足重载起步的需求；而室内巡检类设备对行走平顺性要求更高，就可以调整减速比匹配更高的空载转速，提升巡检效率。安装边界上，整套驱动单元的固定点位集中在电机安装座和轮轴支撑座两个位置，

　　安装座上预留的标准化安装孔位可直接与底盘的型材框架或者钣金支架连接，不需要额外设计复杂的转接结构，装配时只需要保证轮轴与底盘安装面的平行度，就能避免轮体行走时出现偏磨、传动卡滞的问题。侧置的电机布局也给后期维护留出了操作空间，不需要拆卸轮体就能完成电机接线、齿轮润滑的日常维保作业，齿轮副采用外露式布局的同时预留了润滑脂填充空间，日常维保只需要定期补充润滑脂就能保证传动效率，降低运行噪音。
