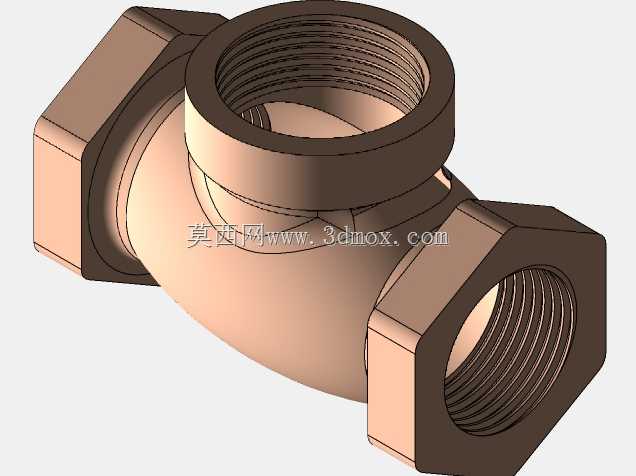

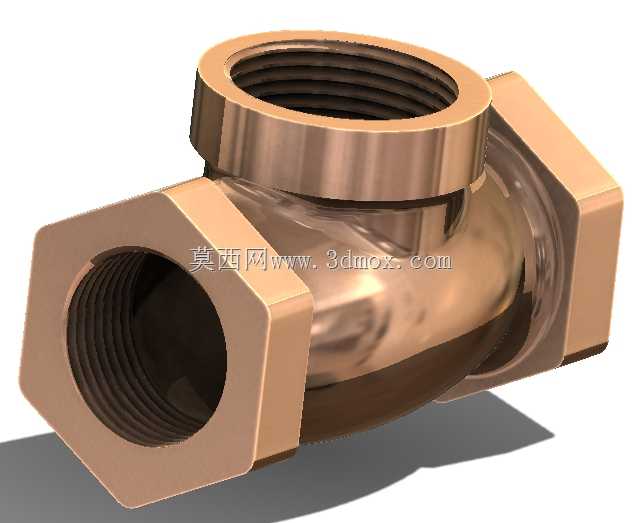

铜制内螺纹三通管路连接接头结构

　　这款铜制三通接头主要面向流体输送管路的分支连接场景，在民用给排水、小型液压回路、低压气动系统、制冷管路布设中都有广泛应用，核心作用是在单条主管路基础上引出一条垂直方向的支路，实现流体的分流或者合流，无需额外焊接或者拼接多段管件，能有效减少管路连接点的泄漏风险。从结构设计来看，三个连接端均采用内螺纹结构，适配对应规格的外螺纹管接头，安装时仅需在螺纹处缠绕密封带或者涂抹密封胶，通过扳手拧紧即可完成固定，不需要专用的压接或者焊接工具，现场安装效率较高。接头主体采用一体式锻造后机加工成型，流道内部做了圆弧过渡处理，没有直角突变结构，能大幅降低流体流经时的局部阻力，减少紊流产生，同时避免杂质在转角处沉积堵塞管路。

　　外形上三个接口端都设计了六角方台结构，方便安装时扳手夹持发力，不会因为拧紧力矩过大导致接头主体变形，三个接口的轴线两两垂直，其中两个接口处于同一水平轴线，第三个接口垂直向上，安装时可以根据管路走向选择任意方向作为支路接口，适配不同的布设空间。安装边界方面，接头的六角方台对边尺寸符合常规管接头的扳手空间要求，相邻两个六角方台之间留有足够的扳手操作间隙，不需要额外预留过大的安装空间，在紧凑的设备内部管路布设中也能顺利完成装配。材质选用铜合金，本身具备较好的耐腐蚀性和抗锈能力，在水、低压油气、弱腐蚀性流体介质中长期使用也不会出现锈蚀剥落的问题，同时铜材质的韧性较好，在管路存在轻微振动的工况下，不会像脆性铸铁件那样出现开裂泄漏的情况。

　　设计过程中重点考虑了螺纹的同轴度要求，三个接口的内螺纹轴线与对应流道的同轴度控制在合理公差范围内，安装后不会出现管路别劲的情况，能有效降低连接部位的应力集中，延长管路整体的使用寿命。流道的通径尺寸与接口螺纹规格匹配，不会出现通径缩口导致的流量损失，满足额定流量下的流体输送要求，接头的壁厚经过强度校核，能承受对应压力等级下的管路静压，不会出现鼓胀或者破裂的问题。
