工业轴流散热风机安装支架结构

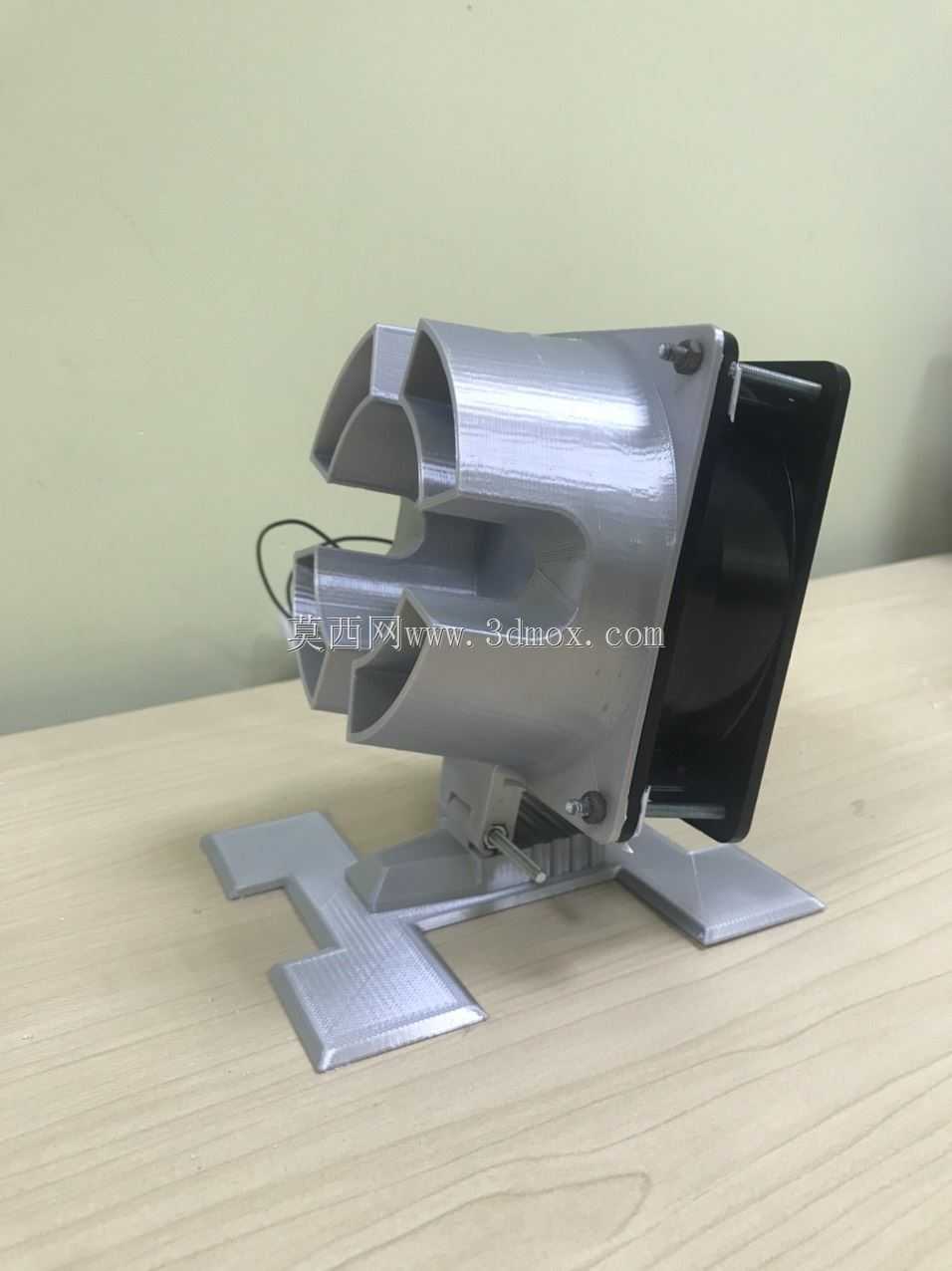

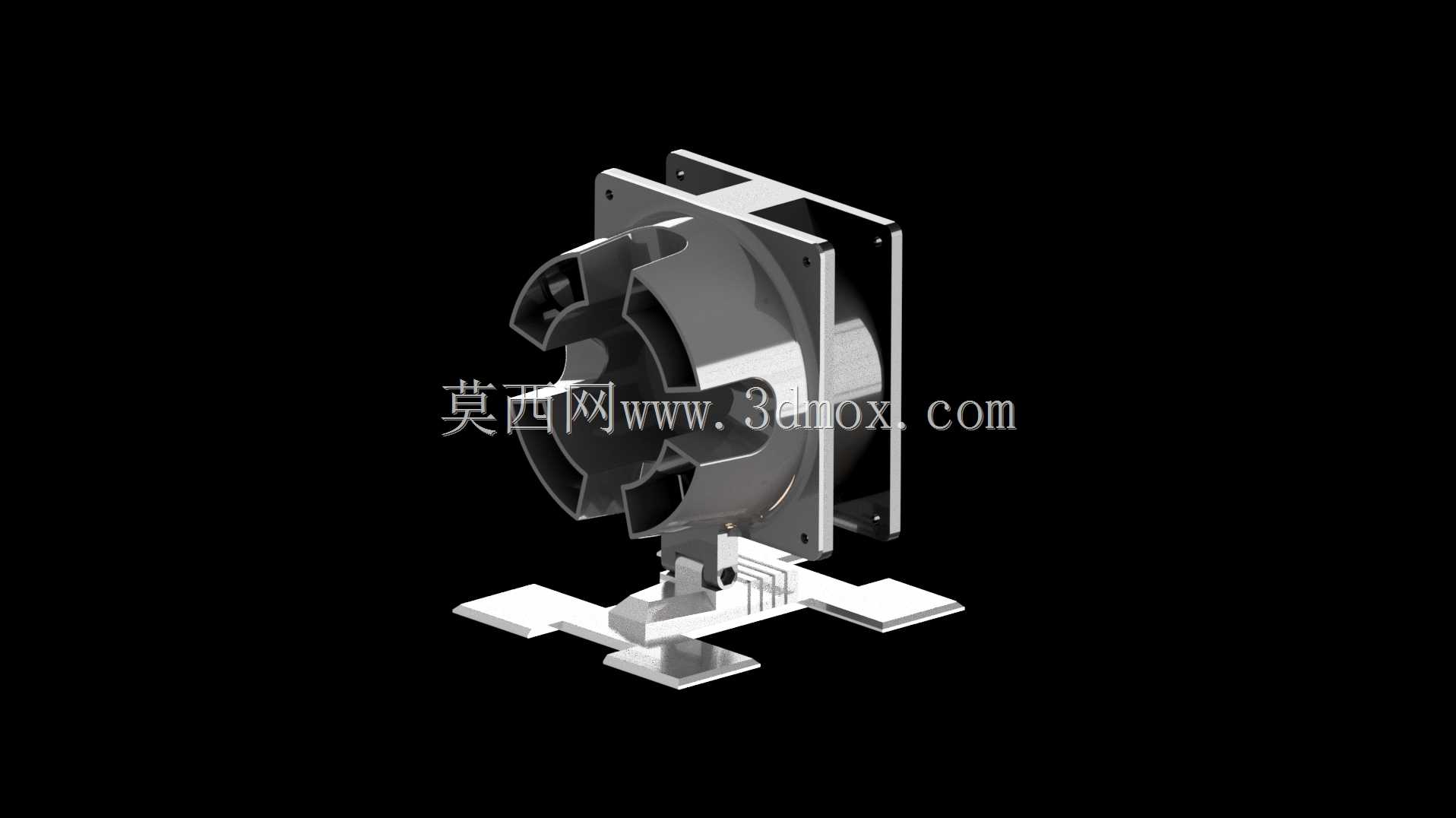

　　这套三维结构围绕工业柜体内部强制风冷场景搭建，主体为轴流风机搭配一体式钣金安装固定支架，常见于电气控制柜、通讯基站机柜、小型工业设备风道、电源模组仓这类需要持续带走发热元件热量的工况。现场布局里，风机本体承担气流驱动功能，后方方形法兰框对应标准柜体通风开孔，前端带卡位的环形风筒用于约束叶轮旋转区域的气流走向，避免气流在仓内无序紊流，降低风噪同时提升送风效率。底部伸出的两组L型折弯支脚是整套结构的安装基准，支脚表面预留的安装孔位可直接配合螺栓将整机固定在设备仓底板、机柜内侧安装梁或者风道隔板上，支脚的折弯高度经过匹配，既给风机接线端留出走线空间，也保证风机进风侧和安装面之间留有足够的进风间隙，避免贴壁安装导致进风截面积不足、风量衰减。

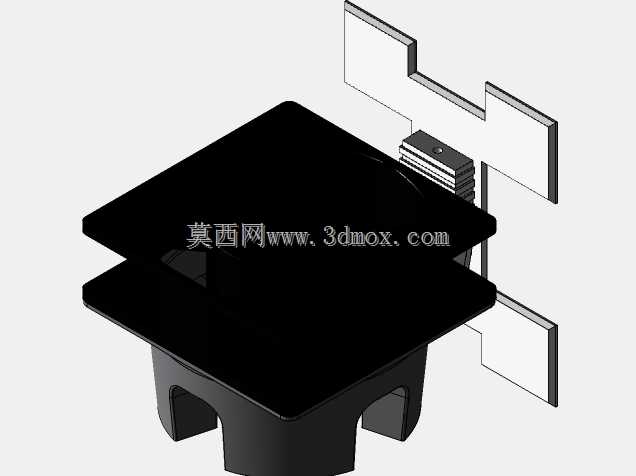

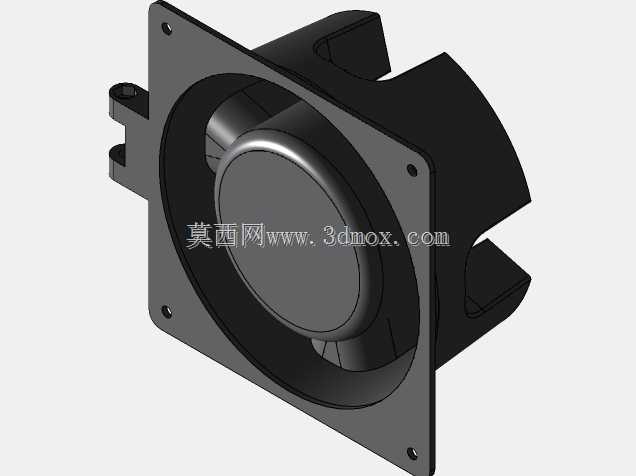

　　设计过程中优先考虑了装配兼容性：方形安装法兰的外轮廓尺寸适配常规120mm规格风机的柜体开孔，法兰四周的固定孔位和市面通用轴流风机的安装孔距对齐，不需要二次修改机柜开孔就能直接替换同规格老旧风机。环形风筒和叶轮之间保留均匀的径向间隙，既避免叶轮高速运转时和风筒发生刮蹭，也能减少间隙处的气流回流损失。底部支架采用钣金折弯工艺成型，折弯处的圆角过渡避免应力集中，长期承受风机运转产生的微振动时不会出现焊缝开裂或者板材疲劳变形，支脚的翻边结构也提升了整体支撑刚性，不需要额外增加加强筋就能控制整机运行的共振幅度。从安装边界来看，整机轴向长度覆盖风筒加后方法兰的总厚度，安装时需要在柜体深度方向预留对应空间，侧向宽度以方形法兰的外边缘为最大轮廓，

　　底部支脚向前后延伸的长度决定了底板固定孔的跨距，选型时可以对照机柜内部的安装梁间距核对孔位，支脚的开孔设计同时支持横向和纵向两个方向的螺栓固定，适配不同机柜的安装筋条布局。结构里叶轮的叶型采用大倾角曲面设计，在相同转速下可以推动更大体积的空气，风筒内侧的导流弧度引导气流沿轴向平稳送出，减少动压损失。整套建模把风机叶轮、风筒、安装法兰、底部支撑支架的所有配合面都做了完整还原，结构工程师在做机柜散热布局时，可以直接调取该模型核对干涉情况，确认风机和周边电气元件、走线槽、柜体门板之间的安全距离，也可以基于这个支架结构修改支脚长度、调整法兰孔位，适配非标准尺寸的定制设备风冷需求，在样机试制阶段就能提前验证安装流程，避免现场装配时出现孔位不对、间隙不足的问题。
