直角转角中空轴减速电机结构设计

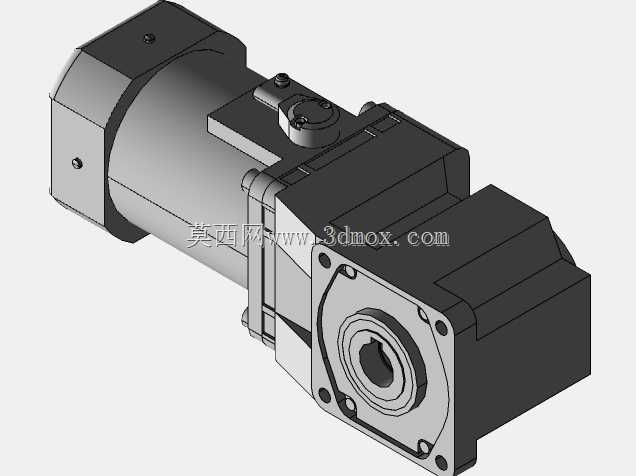

　　这款直角转角中空轴减速传动部件，主要适配自动化产线、包装输送设备、精密检测工位等安装空间受限的传动场景，在设备布局需要动力转向、且输出端需直接穿装传动轴或工装的场合尤为适用，能省去额外的联轴器、转向器等过渡连接件，大幅压缩设备整体安装占用空间。从结构设计来看，采用直角正交传动布局，输入段与输出段呈90度排布，输入端可直接匹配标准伺服或步进电机安装法兰，定位止口与安装孔位按照通用伺服电机接口尺寸设计，无需额外加工转接板即可完成对接，能有效减少装配累计误差。输出端采用中空通孔结构，孔内加工有标准键槽，可直接穿装负载轴、丝杆或者气管线缆，适配需要走气走线的旋转工装、转盘类负载，相比实心轴输出结构，省去了轴端联轴器的安装长度，

　　同时能避免外接连接件带来的传动背隙。壳体采用分体式拼接设计，分为输入连接段、中间传动腔体、输出安装法兰三个主要部分，各段之间通过定位销与内六角螺栓紧固，结合面加工有密封槽可加装密封圈，满足常规工业环境下的防尘防油要求，输出法兰采用方形安装面，四个角预留通孔安装位，可直接从正面锁付固定到设备安装板上，安装时无需预留侧面操作空间，适配紧凑排布的多工位设备。传动部分采用高精度斜齿轮搭配准双曲面齿轮组，相比传统蜗轮蜗杆结构传动效率更高，背隙可控制在较小范围，能满足频繁正反转的启停工况，齿轮组采用集成式润滑腔设计，出厂预注润滑脂可满足长时间免维护运行需求。输入端的接线盒采用侧置布局，预留有标准电缆防水接头安装位，

　　接线方向可根据设备实际布线需求旋转调整，避免线缆与周边部件产生干涉。整体外形的各棱边均做了倒角处理，既避免装配时锐边划伤操作人员，也能减少壳体应力集中，提升长期运行的结构强度。设计过程中对安装边界做了明确约束，输出法兰的安装孔位间距、输入轴的伸入长度、中空轴的通孔直径均按照通用工业标准做了适配，可直接替换同规格的传统直角减速机，无需修改原有设备的安装板结构，降低设备改造成本。在负载适配方面，该结构可覆盖常用的中小功率传动需求，输出端可承受一定的径向与轴向负载，适配皮带轮、链轮、转盘等多种负载连接形式，在3C电子组装设备、食品包装输送线、小型非标专机等场景都能稳定适配。
