带侧接口锥台法兰式连接基座结构设计

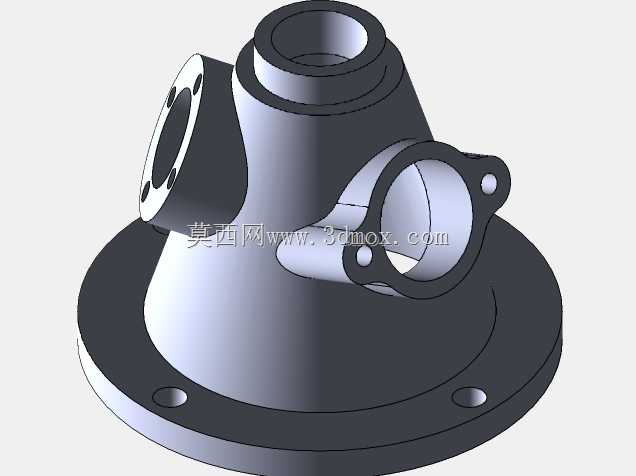

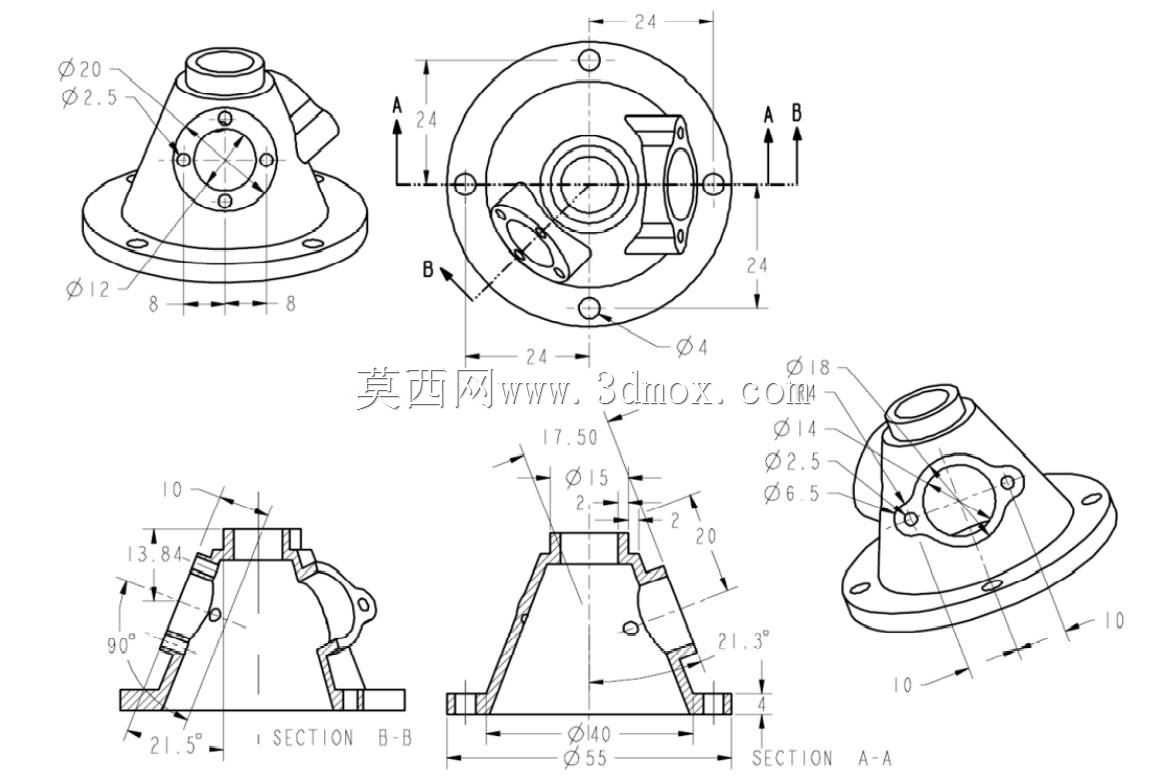

　　该构件属于管路系统与设备端的过渡连接基座，在流体输送、小型动力单元配套、气动回路布设场景中应用广泛，核心作用是实现不同通径管路的换向对接，同时通过底部法兰结构完成与设备本体的刚性固定，避免管路对接处出现应力集中导致的密封失效问题。从结构设计逻辑来看，主体采用锥台过渡形态，相比直筒式连接座，锥台结构可在保证顶部接口通径满足管路对接要求的前提下，扩大底部安装面的支撑范围，让安装螺栓的受力分布更均匀，同时锥面的流线型结构能减少流体流经腔体时的局部阻力，降低流道内的紊流产生概率。底部法兰盘设置三个均布的安装孔，孔位中心距基准轴线24mm，安装孔直径为φ4，适配M3规格的内六角圆柱头螺栓完成固定，

　　安装时可通过法兰端面的加工基准面保证与设备安装面的贴合度，端面粗糙度需控制在Ra1.6以内才能满足静密封的装配要求。顶部主接口直径为φ20，接口处预留2.5mm深度的密封槽，可嵌入O型密封圈实现端面密封，避免介质从对接处渗漏。侧面斜向接口的轴线与主体轴线呈21.3°夹角，接口通径为φ12，该角度设计是为了匹配设备侧方管路的布设走向，减少管路弯折角度，降低管路装配时的应力，侧接口同样设置密封结构，与主接口的密封形式保持一致，方便现场运维时统一密封备件的选型。从腔体内部结构来看，剖面显示内部流道做了圆弧过渡处理，没有直角突变结构，可避免介质内的杂质在拐角处沉积造成流道堵塞，内部流道最小通径为φ14，可满足常规小流量流体的输送需求。

　　构件整体高度为40mm，最大外轮廓直径为φ48，安装时需要在设备安装面预留直径不小于φ50的安装空间，法兰盘厚度为4mm，可承受常规管路连接时的轴向拉力与径向弯矩，不会出现法兰变形导致的密封面错位问题。侧面还设置有两个小型辅助安装凸台，凸台上的φ6.5通孔可用于固定外接的传感元件或者管路固定支架，拓展构件的使用场景，不需要额外在主体上焊接支架破坏原有结构强度。设计时对各部位的壁厚做了差异化处理，主体锥面壁厚为2.5mm，法兰与主体衔接处做了1.5mm的圆角过渡，避免应力集中导致的构件开裂，在满足结构强度要求的前提下尽可能控制整体重量，适合小型轻量化设备的配套使用。
