板端接线用XH系列线对板夹座结构

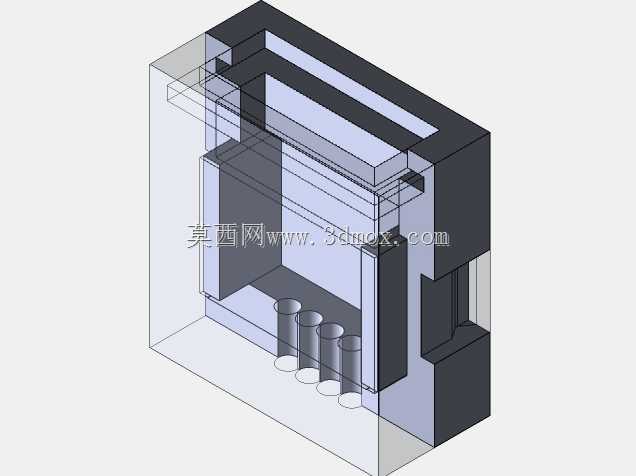

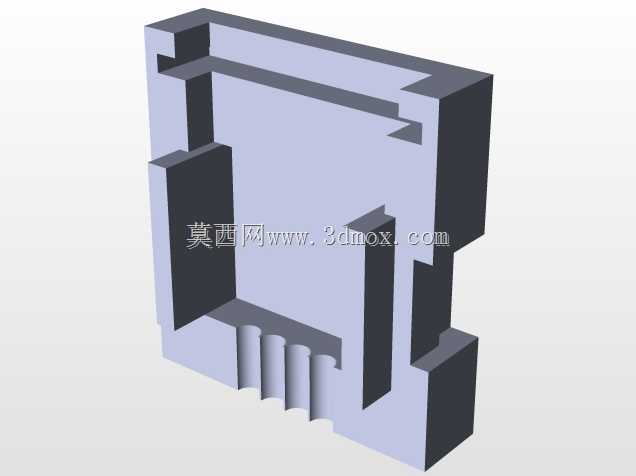

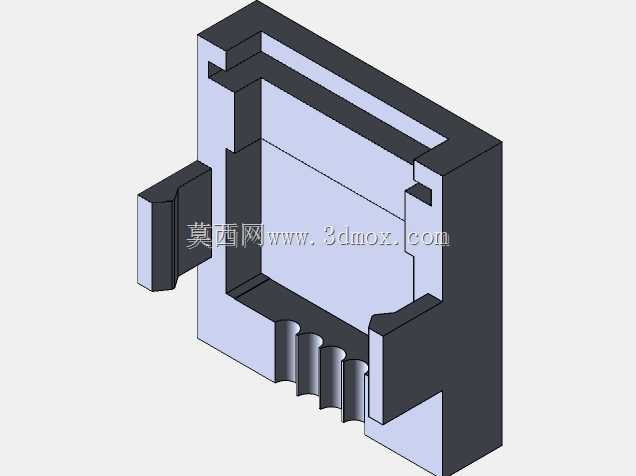

　　这款夹座是针对消费电子、小型工控板卡上线束端接场景设计的板端固定连接件，主要用于2.54mm间距XH规格接插件的线束端夹持定位，解决常规插接后线束受拉扯易松脱、焊点受力断裂的常见问题，在小家电控制板、开源硬件开发板、小型通讯终端内部的线束排布中应用十分广泛。从结构设计来看，整体采用卡扣式装配逻辑，主体为绝缘基座搭配内部弹性夹持腔，四个对应插针位置的圆柱空腔与接插件插针位置完全同轴，装配时可直接套在已焊接的XH插座外侧，空腔内壁做了0.2mm的导向倒角，既不会干涉插针与插座的正常啮合，又能给线束外皮提供周向的包裹约束。夹座侧面设计了与PCB板厚匹配的卡接槽，可直接卡在板边对应位置，不需要额外打螺丝固定，卡接槽内侧做了0.

　　1mm的倒扣筋，卡入后能提供足够的保持力，常规50N以内的线束拉扯力不会让夹座移位。设计过程中重点考量了安装边界的适配性，整体外形宽度与标准4Pin XH插座宽度一致，长度方向仅比插座本体多出3mm，高度方向不超过插座顶部插针压接端的高度，不会占用板上其他元件的布局空间，对于板上元件排布密集的场景十分友好。夹座的夹持腔内部做了渐变式的内径设计，靠近插座端的内径与线束外皮外径做小间隙配合，靠近出线端的内径略微放大，同时在出线口位置做了圆角过渡，避免线束弯折时外皮被硬棱割伤，长期使用下不会出现线皮破损导致的短路风险。在实际选型使用时，需要注意对应PCB板上插座周围3mm范围内不要布置高度超过2mm的贴片元件，避免夹座装配时产生干涉，

　　夹座本身的绝缘材质可满足常规-20℃到85℃的工作环境要求，适配绝大多数室内电子设备的工作温区，不需要额外做耐温改性处理。结构上没有多余的冗余设计，所有壁厚均保持1.2mm的均匀厚度，注塑生产时不会出现缩痕、缺料等问题，量产良率表现稳定，夹持力的设计经过反复验证，既不会因为夹持力过大导致装配时压伤线芯，也不会因为夹持力过小导致线束固定失效，能在设备运输、日常使用的振动环境下保持线束连接的稳定性，减少售后中线束松脱导致的设备故障。
