桌面级小型数控绘图运动平台结构

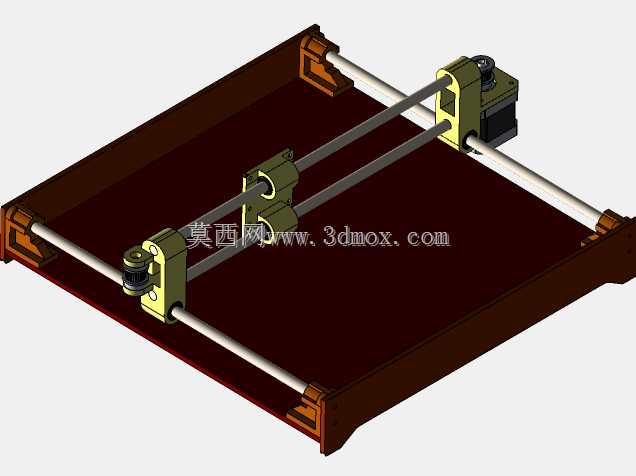

　　这套XY两轴数控运动结构，最初是面向桌面级轻型绘图、标记作业场景开发的，适配小尺寸平面工件的轨迹绘制、软质材料表面刻划需求，常见于教学实验、小型文创加工、PCB样板预标记这类对负载要求不高，但对运动平顺性有基础要求的场景。从结构布局来看，整体采用矩形底板作为安装基准，底板边缘做了折边强化处理，既可以提升薄型板材的整体刚性，避免长光轴安装后出现基座形变影响运动精度，也能为两端的轴端固定座提供平整的安装定位面。传动部分选用双平行光轴作为导向支撑，相比单导轨结构，双光轴可以更好抵消运动滑座的偏转力矩，哪怕滑座上搭载的绘图笔架、标记头存在小幅偏心，也能保证运动过程中不会出现卡滞。滑座部分采用分体式抱合结构，

　　与光轴配合的位置预留了润滑脂存储间隙，长期往复运动时可以减少光轴表面的磨损，不需要频繁拆解维护。驱动端将步进电机直接集成在Y轴滑座的端部，省去了额外的同步轮传动转接结构，缩短了传动链长度，能减少传动间隙带来的轨迹误差，对于绘图这类连续轨迹作业来说，足够保证线条的衔接精度。安装边界上，整套结构的所有部件都布置在底板轮廓范围内，没有外凸的传动部件，放置在桌面使用时不会与周边物品产生干涉，光轴的两端固定座采用嵌入式安装，卡在底板折边的预留槽位内，装配时不需要复杂的定位工装，只要将固定座卡入槽位锁紧螺丝，就能保证两根光轴的平行度控制在合理公差范围内，降低了装配调试的难度。X轴的传动同样通过光轴导向搭配滑座移动，

　　笔架安装位预留了标准的紧固件孔位，可以根据作业需求更换不同类型的绘图笔、划针或者轻型标记头，适配不同的作业介质。设计时特意控制了整体的结构重量，所有非受力的安装座都采用轻量化的结构设计，既可以降低步进电机的负载，提升运动响应速度，也能减少运动过程中的惯性冲击，保证低速绘图时的轨迹平稳，不会出现线条抖动的问题。底板采用深色非金属材质制作，一方面可以降低整体重量，另一方面非金属材质的基座不会对周边的弱电信号产生干扰，适配教学场景下搭配开源控制板使用的需求。整套结构没有冗余的复杂部件，所有运动部件的维护点都外露在可视范围内，日常检查皮带松紧、光轴润滑状态时不需要拆解大量外罩零件，对于入门级的数控设备学习者来说，也能很直观地理解两轴数控运动的基本原理，同时也能作为小型数控设备的基础运动框架，根据需求拓展Z轴抬笔结构，进一步拓展使用场景。
