云母材质MCR车架组装结构设计

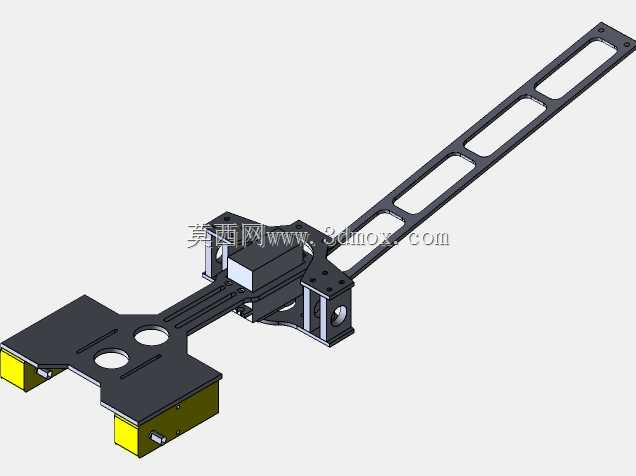

　　该结构为小型移动作业平台的核心承载车架，采用2.5mm厚度云母板材作为主体基材，适配轻量化、低电磁干扰需求的通讯巡检、小型探测类作业场景，可搭载微型传感模块、信号收发组件完成狭小空间内的信号采集、环境探测作业，尤其适配对非金属承载结构有要求的电磁敏感作业环境，避免金属机架对通讯信号产生屏蔽干扰。从结构布局来看，车架采用长悬臂加双端承载区的构型，长悬臂段做了等距镂空减重设计，在保证纵向抗弯刚度的前提下尽可能降低整体自重，悬臂末端预留多组标准安装孔位，可直接对接舵机、驱动轮组或者功能拓展模块，无需额外加装转接件。前端双叉型承载区设置两处圆形定位孔，用于固定核心控制模块或者电池组件，两侧预留的凸台结构可直接卡装驱动单元，

　　黄色标识的安装位对应驱动模块的固定点位，装配时可直接对位锁付，减少装配调试的对位工作量。设计阶段优先考虑了安装边界的适配性，整体结构的安装孔位间距、模块安装槽尺寸均匹配常用微型舵机、小型直流驱动电机的安装尺寸，悬臂段的镂空结构同时兼顾了走线需求，设备的信号线缆、供电线路可直接从镂空槽内排布，避免线缆外露在移动过程中产生勾挂磨损。结构的受力路径经过优化，悬臂段的加强筋与双叉承载区的受力筋做了一体化衔接，载荷可从悬臂末端直接传递到两侧驱动单元的安装位，避免局部应力集中导致板材变形，2.5mm厚度的云母板材在该构型下可满足常规小型移动平台1kg以内的搭载载荷需求，同时云母材质本身具备的绝缘、耐高温特性，可适配部分有特殊环境要求的作业场景，

　　比如靠近弱电通讯设备、存在小幅温升的作业环境，无需额外做绝缘隔热处理。装配逻辑上采用模块化拼接思路，各功能模块的安装位均设置了定位止口，组装时可先将驱动单元、控制模块分别预装在对应安装位，再统一完成线缆连接与整体固定，降低组装难度，同时后续维护更换模块时无需拆解整个车架，可单独拆卸对应模块完成更换。
