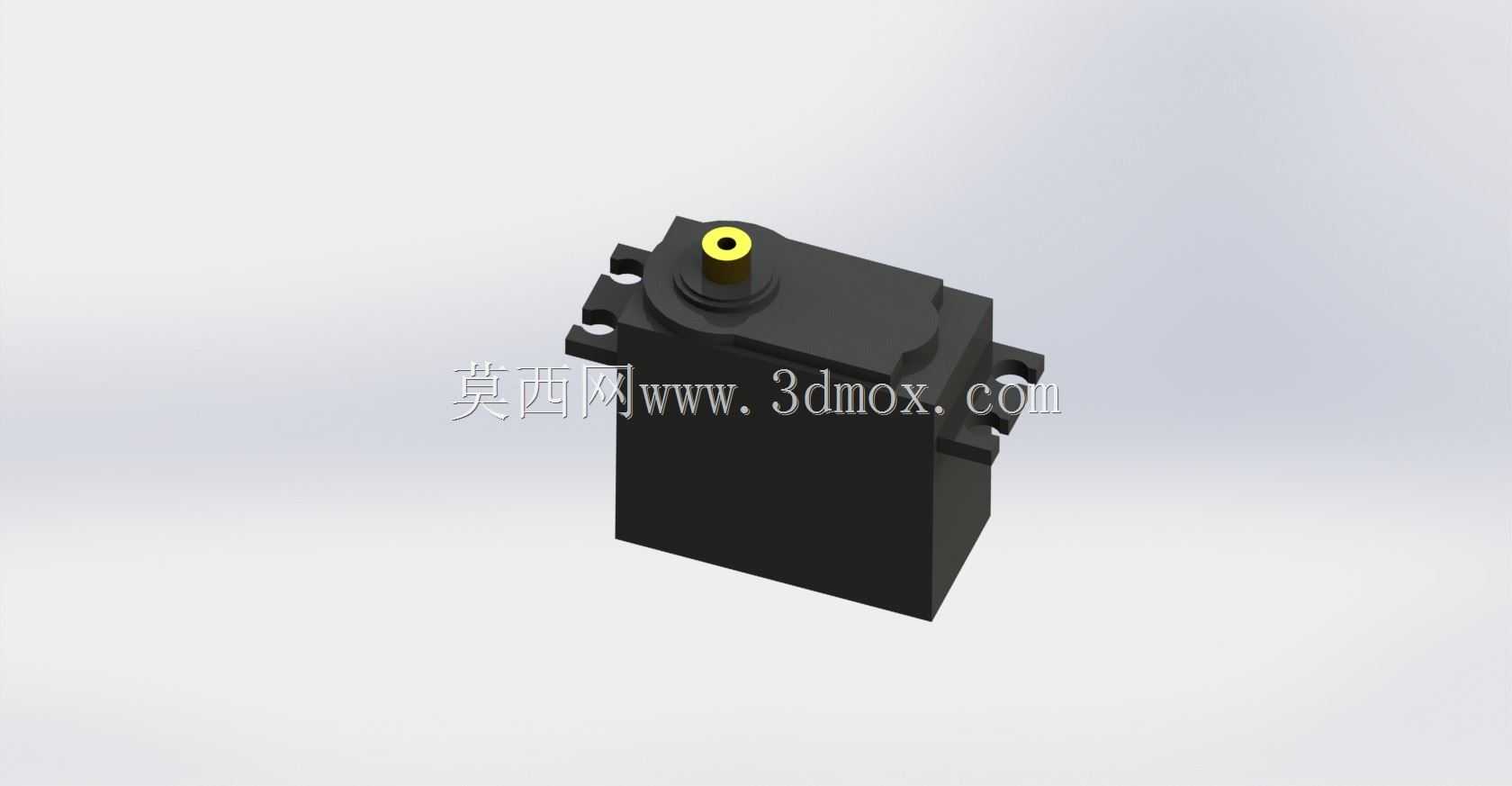

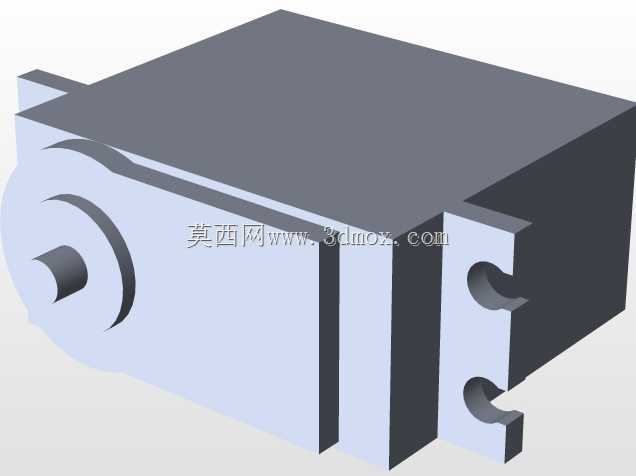

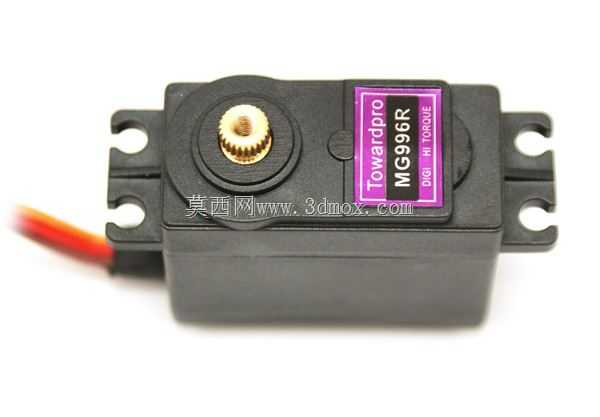

这款数字舵机的结构设计围绕高扭矩输出、长使用寿命与便捷安装的核心需求展开,核心输出端采用铜质金属齿轮组,相比传统塑料齿轮舵机,能承受更大的负载冲击,在堵转工况下不易出现扫齿失效问题,适配需要大扭力输出的执行场景。从结构布局来看,舵机主体采用高强度阻燃工程塑料外壳,上下壳体通过卡扣与定位柱配合实现紧密装配,外壳两侧预留标准双安装耳,耳位开设圆形安装孔,安装孔间距符合通用舵机的安装规范,可直接适配市面上绝大多数航模机架、机器人关节支架、机械臂舵盘的安装位,无需额外做转接结构设计。输出轴位于壳体上部中心位置,采用标准花键齿形,可兼容通用规格的金属舵盘、摇臂,输出轴根部做了台阶定位设计,能限制摇臂的轴向窜动,保证传动精度。
舵机尾部引出红黑电源与信号三线,线长预留足够的布线余量,可根据实际安装场景调整走线方向,避免与周边运动部件产生干涉。在实际应用场景中,这类舵机可作为小型人形机器人的关节执行器,完成关节角度的精准定位,也可用于遥控车模的转向控制、航模的舵面偏转驱动,还能在小型自动化工装中作为角度调节的执行部件,实现挡板、拨杆的位置切换。设计过程中充分考虑了安装边界的兼容性,壳体整体外形为规整长方体,边角做了小圆弧过渡,不会在安装时与相邻结构产生锐角干涉,壳体上部的标签区域做了内凹设计,避免标签在安装使用过程中被剐蹭脱落。内部电路板与减速齿轮组的布局经过优化,在保证结构强度的前提下尽可能压缩整体体积,输出齿轮的中心高度与同规格标准舵机保持一致,
可直接替换原有同规格舵机,无需调整周边安装结构的尺寸。齿轮组的传动比经过匹配计算,兼顾输出扭矩与转动速度的平衡,数字控制电路可精准识别PWM控制信号,定位精度优于传统模拟舵机,在负载波动工况下也能保持稳定的位置输出,不会出现明显的抖舵现象。壳体侧面预留的定位凸台可在安装时起到辅助定位作用,安装时只需将凸台卡入支架对应的定位槽,即可快速完成舵机的预装,再通过螺丝锁紧即可完成固定,能有效提升装配效率。
