多组件异形凸轮组结构设计方案

　　这套凸轮组组件主要面向通讯终端内部精密传动场景设计，适配小型便携通讯设备的内部功能切换机构，可实现设备内多组触点的时序触发、功能模块的位移切换动作，满足通讯设备紧凑空间内的复杂传动需求。从结构设计逻辑来看，整套组件拆分了五个独立异形零件，每个零件对应不同的传动行程与动作角度，拆分式设计既降低了单个异形件的加工难度，也方便后期针对单一磨损件进行更换，无需整套替换，能有效降低设备后期维护成本。设计过程中优先考虑了安装边界的适配性，所有零件的安装基准面都做了统一的定位凸台设计，装配时可直接卡入设备预设的安装槽内，不需要额外设计定制工装定位，装配公差控制在0.02mm范围内，能保证长期往复动作下的传动精度不出现偏移。

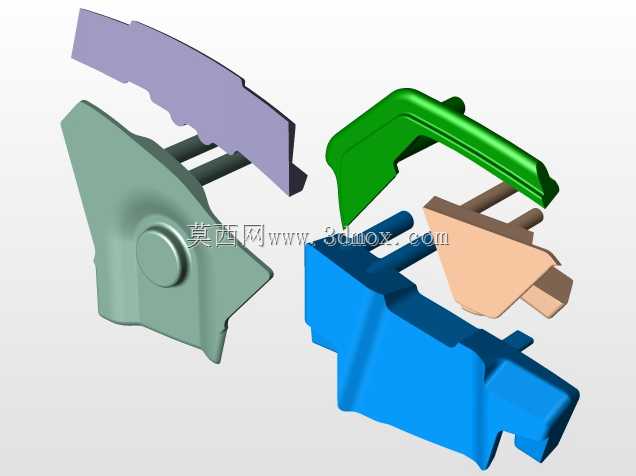

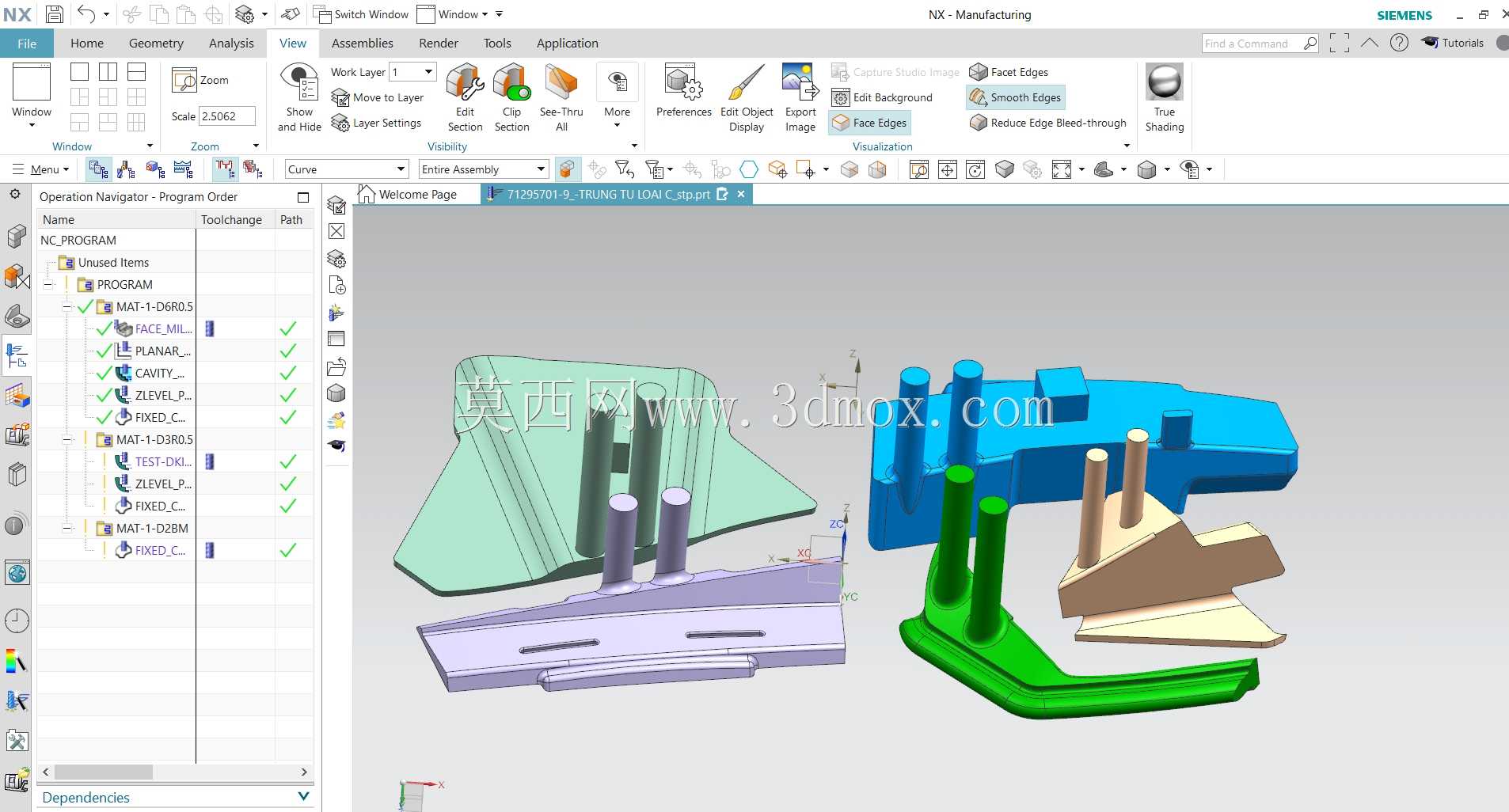

　　不同颜色区分的零件各自承担不同的功能：浅绿色带三角支撑结构的零件为凸轮组的固定基座，承担整套组件的安装定位作用，底部的加强筋结构可抵消传动过程中产生的侧向力矩，避免长期动作后基座出现形变；蓝色多凸台结构的零件为主动凸轮件，通过外接动力轴带动旋转，表面的不同高度曲面轨迹对应不同的动作输出时序；紫色长条形零件为横向滑动从动件，配合主动凸轮的曲面轨迹做直线往复动作，表面预留的两个凹槽用于安装触发弹片，可直接触发设备内的功能触点；绿色带双立柱的弯形零件为摆动从动件，通过底部的转轴实现角度摆动，双立柱结构可同时带动两个独立的功能模块做同步动作；浅棕色斜向结构零件为锁止件，在凸轮旋转到特定角度时卡入主动凸轮的定位槽内，实现传动位置的锁止，

　　避免设备受外力晃动时出现功能误触发。整套组件的外形轮廓完全适配通讯设备内部的异形预留空间，所有零件的边缘都做了R0.3以上的圆角处理，既避免装配过程中划伤设备内部的柔性线路板，也能减少零件动作过程中的应力集中问题，提升零件的疲劳寿命。曲面轨迹设计时做了等加速等减速的运动曲线优化，避免从动件动作过程中出现刚性冲击，降低传动过程中的噪音，适配通讯设备对静音使用的要求。每个零件的壁厚都控制在1.2mm到2.5mm之间，在保证结构强度的前提下尽可能压缩占用空间，满足便携通讯设备的轻量化、小型化设计需求。安装时所有从动件与凸轮的接触面都预留了固体润滑层的安装间隙，不需要额外添加液态润滑剂，避免长期使用后润滑剂渗漏污染设备内部的电子元件。
