紧凑型流体输送泵SENA139A结构设计

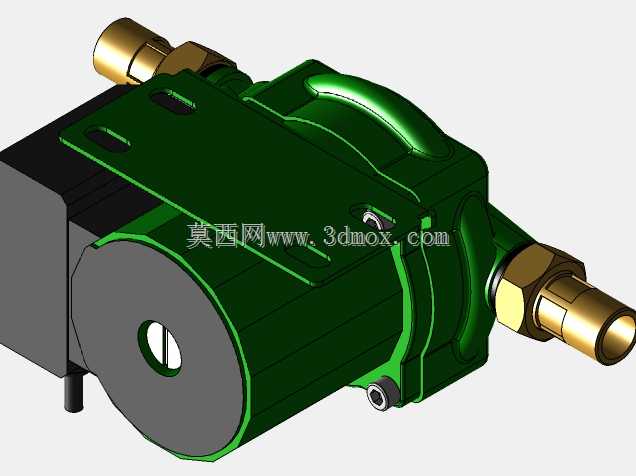

　　这款流体输送泵的结构设计，核心面向小流量高精度流体输送场景，常见于小型冷却循环系统、实验室流体管路、小型设备润滑供油回路这类对安装空间有严格限制的工况。从结构布局来看，泵体采用一体化铸造型腔作为主体承载结构，深绿色涂装的壳体既做了表面防锈处理，也通过筋位布局强化了腔体承压能力，进出油口采用外螺纹快接接头设计，接头部位做了六角锁紧结构，方便现场安装时用标准扳手紧固，无需额外定制工装即可完成管路对接。

　　从安装边界来看，泵体顶部预留了两个长圆形安装固定孔，可适配M4-M6规格的安装螺栓，安装孔的长圆设计允许现场安装时存在±2mm的位置偏差，降低了配套安装基座的加工精度要求；泵体轴向总长度控制在120mm区间，径向最大尺寸不超过70mm，进出油口的中心高度与安装基准面保持固定差值，方便选型时直接匹配现有管路布局，无需额外调整管路走向。驱动端采用标准圆形对接法兰，可直接匹配常规小功率驱动电机，对接面做了止口定位结构，保证泵轴与电机轴的同轴度控制在0.05mm以内，避免运行时出现轴系偏磨导致的密封泄漏问题。

　　功能设计上，泵腔内部的容积变化结构做了圆弧过渡处理，减少流体在腔体内的湍流损失，进出流道的通径做了等径匹配，避免流道突变产生的压力损失；轴端密封采用接触式机械密封结构，密封位的轴套做了表面硬化处理，可长期耐受常规润滑介质、冷却介质的冲刷，正常工况下密封寿命可满足连续8000小时运行无泄漏。壳体侧面预留了工艺螺孔，可根据实际使用需求加装压力检测接头或者排气阀，不用对泵体主体结构做二次加工即可拓展功能。

　　设计思路上，这款泵优先平衡了结构紧凑性与维护便捷性，泵体端盖采用内六角螺栓固定，拆解时只需松开端盖螺栓即可更换内部易损件，无需将整个泵从安装基座上拆下；壳体外部的加强筋顺着流体压力的分布方向布置，既提升了壳体的刚性，避免承压时出现腔体变形导致的容积效率下降，也没有额外增加过多的壳体重量，整体自重控制在1.2kg以内，方便在移动类小型设备上搭载使用。进出油口采用对称式布局的版本可支持双向安装，根据管路走向调整接头方向，适配不同的设备排布需求，不用单独开发反向结构的模具，降低了生产与备件储备的成本。
