三星摄像头加热剥离维修工装结构设计

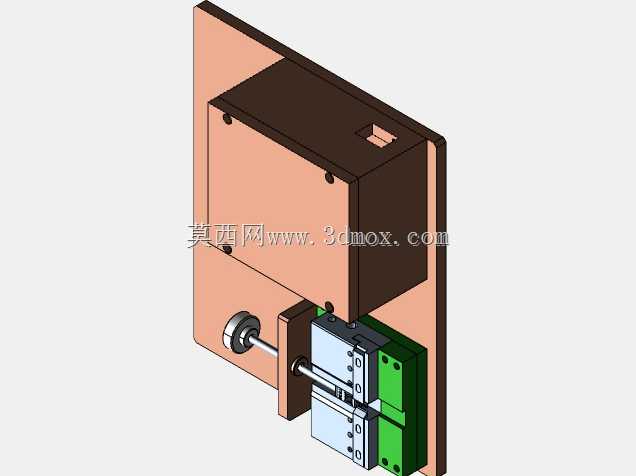

　　这套工装针对消费电子售后返修环节中摄像头模组的拆解需求设计，核心解决摄像头组件与中框粘接后，硬拆易造成感光元件、排线损伤的行业痛点，在手机、平板类数码产品的售后维修线、第三方返修工坊都有明确的应用场景。从结构布局来看，整套装置依托立式安装背板做承载，背板预留标准安装孔位，可直接固定在维修工作台的支架上，安装边界充分考虑维修人员的操作动线，操作端高度适配常规坐姿作业的手臂活动范围，不会出现操作干涉。核心功能模块分为加热承载区、定位夹紧区、施力拆解区三个部分：加热承载区对应摄像头粘接位置设置恒温加热接触面，能够将粘接胶层均匀加热至软化温度区间，避免局部过热烧坏摄像头的CMOS感光元件或周边FPC排线；定位夹紧区采用可调式限位结构，

　　可根据不同型号三星设备的摄像头周边轮廓做适配调整，装夹时不会挤压到摄像头周边的主板元器件，定位基准选取设备中框的定位孔与侧边基准面，保证每次装夹的位置一致性，避免加热位置偏移；施力拆解区采用带导向的直线推进结构，推进端配置软质接触头，在胶层软化后可平稳施加平行于粘接面的剥离力，不会出现硬撬导致的摄像头镜片崩边、模组变形问题。设计过程中优先考虑维修操作的便捷性，所有夹紧、推进操作都采用手动旋钮结构，无需外接复杂气源或电控线路，适合小型维修站点的使用条件，整体结构的外露部件都做了圆角处理，避免操作时划伤维修人员或设备外壳。加热模块的隔热层做了分层设计，热量仅集中在粘接区域，背板及操作手柄位置的温度保持在常温区间，

　　长时间操作也不会出现烫手问题。定位块采用快换式设计，切换不同型号的摄像头维修需求时，仅需更换对应轮廓的定位块即可，无需重新调整整体结构，大幅提升多型号混修场景下的作业效率。整套工装的外形尺寸控制在桌面设备的合理区间，不会占用过多工作台面空间，各运动部件都设置了行程限位，避免推进过度造成摄像头模组的二次损伤，夹紧力也做了合理范围控制，不会因为装夹力过大导致设备中框变形。
