PCB板生产线专用输送机架体结构

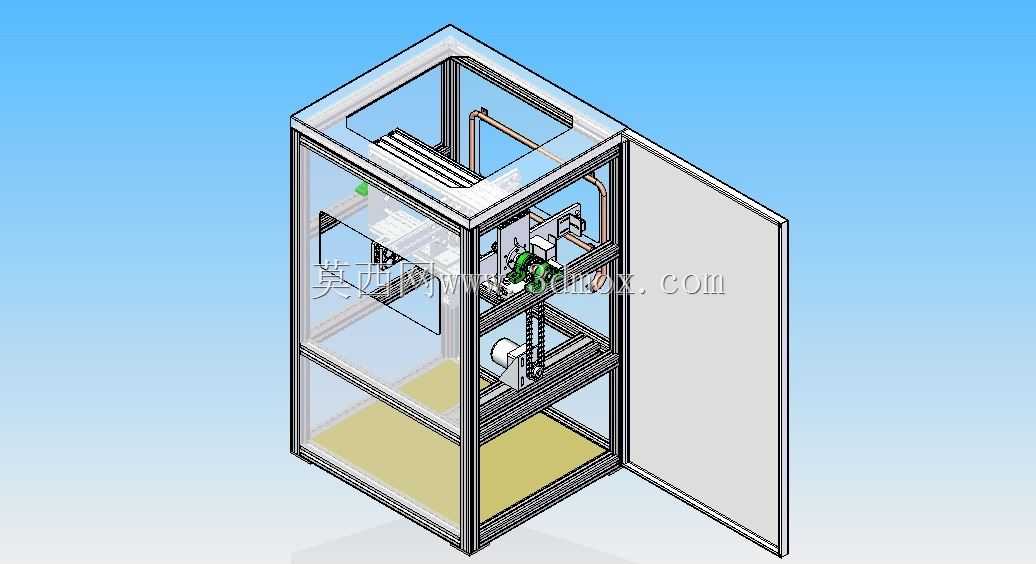

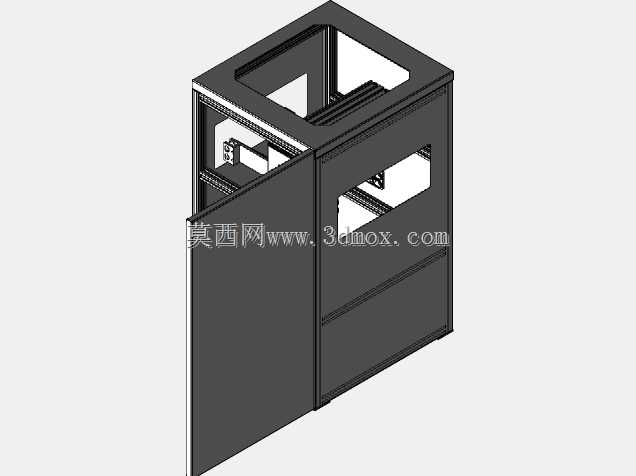

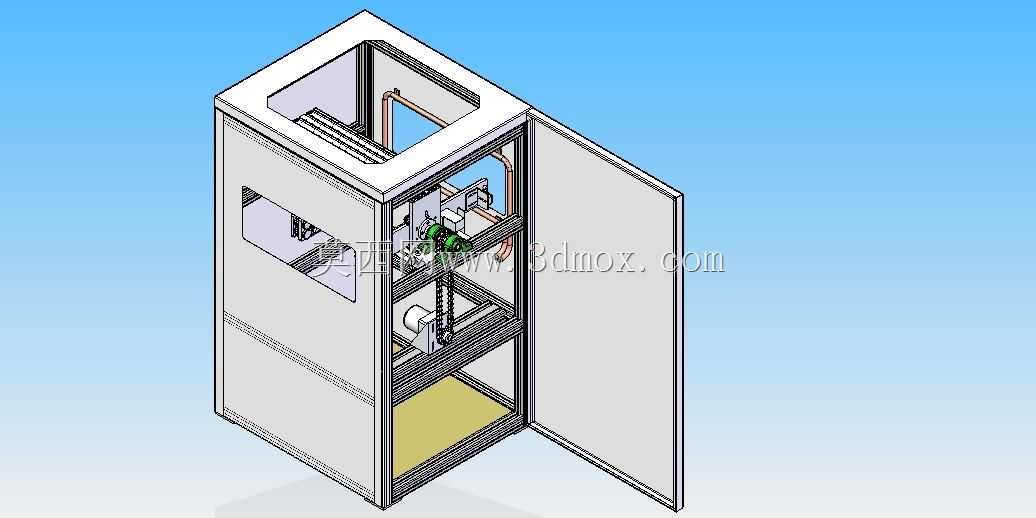

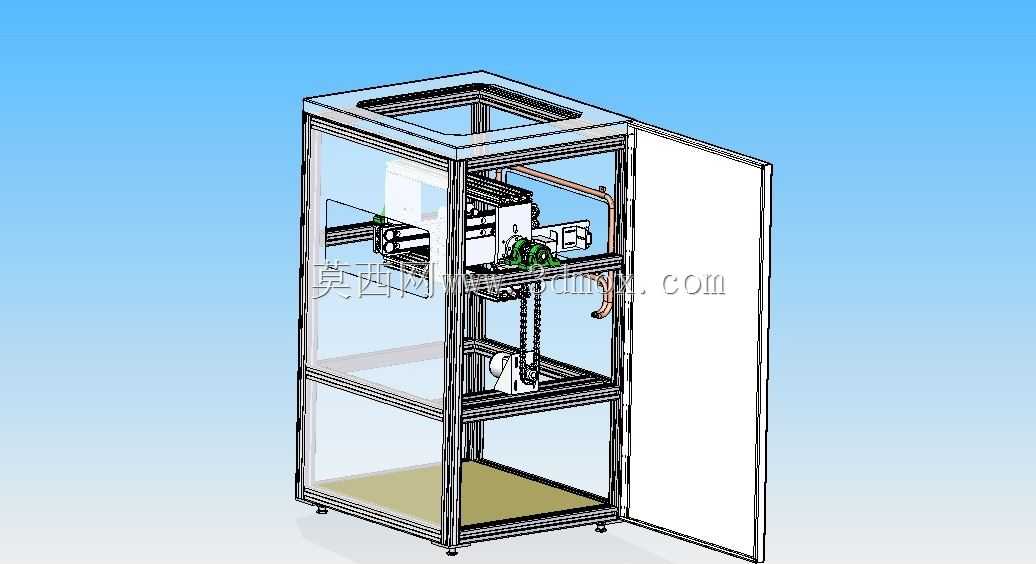

　　这款PCB输送设备的架体结构，主要面向电子制造SMT产线的工位衔接场景，用来完成PCB板在印刷、贴片、回流焊、检测等不同工序间的平稳转运，适配常规FR-4材质PCB、柔性电路板的水平输送需求，可直接对接产线上下游设备的进出板高度，避免板件转运过程中出现磕碰、偏移问题。从结构设计来看，整体采用封闭式钣金柜体作为承载主体，侧部预留透明观察窗，既可以防护内部输送组件免受车间浮尘、杂物侵入，也方便运维人员实时观察板件输送状态，及时排查卡板、偏位等异常；柜体上部预留输送模组安装空腔，可适配皮带输送、滚轮输送两种不同的输送组件，用户可根据自身产线的板件厚度、输送节拍需求灵活选配。设计过程中充分考虑了车间安装的边界限制，

　　柜体底部预留水平调节脚轮安装位，可在小范围调整设备水平度，适配车间地面不平整的安装场景；柜体侧部预留走线槽与电气元件安装位，可直接集成驱动电机、调速模块、到位传感器等电气组件，无需额外增设外置电气柜，减少产线的空间占用。架体的钣金折弯处均做了圆角过渡处理，避免安装调试过程中划伤操作人员，同时所有拼接位均采用定位孔预定位设计，组装时无需反复调校拼接精度，可大幅缩短现场安装调试的周期。设备的进出板端预留对接接口，可直接接驳上下板机、接驳台等常规SMT产线设备，输送高度可在一定范围内调整，适配不同高度的产线设备对接需求；柜体下部预留储物空腔，可放置备用的输送皮带、滚轮等易损配件，方便运维人员快速更换损耗件，减少设备停机维护的时间。

　　结构受力层面，柜体主框架采用加厚钣金折弯成型，整体刚性满足长时间连续运行的承载需求，不会因为长时间承重出现框架变形，导致输送平面倾斜、板件滑落的问题；输送平面的平面度公差控制在合理范围内，可保证薄型PCB板输送过程中不会出现卡滞，适配最小0.4mm厚度的PCB板平稳输送。
