定制化ICT检测工装夹具结构设计

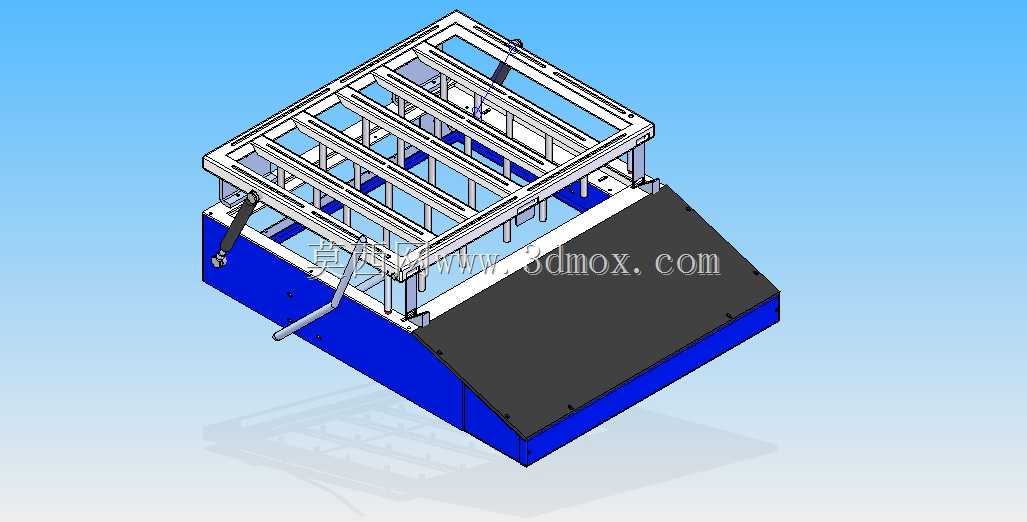

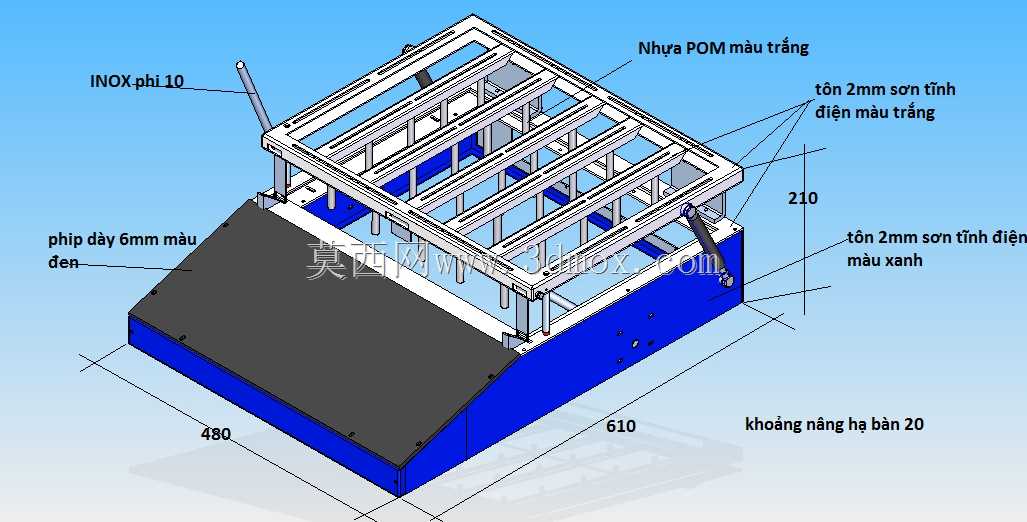

　　这款ICT检测夹具主要面向PCBA制程中的在线检测工序，是产线测试工位的核心工装载体，适配SMT段回流焊后、DIP段波峰焊后的电路板电性检测环节，可直接嵌入现有产线测试工位，替代传统人工探针测试的低效作业模式。整体框架采用工业铝型材拼接搭建，兼顾结构刚性与后期改造成本，底座采用加厚钣金折弯焊接成型，底部预留标准安装孔位，可直接固定在通用测试工作台台面，无需额外定制转接安装板，适配多数工厂现有测试工位的安装边界，整体外轮廓方正，上部框架采用分层镂空设计，既为探针模组、压合驱动部件预留充足安装空间，也能减轻整体自重，降低工位搬运与调整的劳动强度。

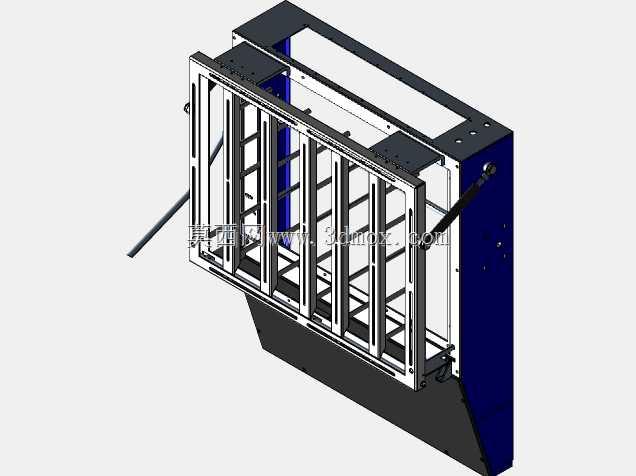

　　夹具的斜向操作面设计充分考虑了一线作业员的操作视角，待检测电路板放置区做了耐磨防滑处理，边缘设置定位挡块，可根据不同尺寸的待测板快速调整定位块位置，实现多型号产品的快速换型，压合机构采用气弹簧辅助支撑，上部框架开合过程阻尼均匀，不会出现突然下坠砸伤产品或操作人员的风险，框架内侧预留了走线槽位，测试线缆可沿型材内腔排布，避免线缆外露干扰操作、也减少长期作业中线缆磨损导致的测试信号异常。

　　设计过程中优先考虑了测试作业的实际操作动线，作业员取放板的动作路径无结构干涉，压合到位后探针与测试点的对位精度可控制在0.1mm以内，避免探针偏位扎伤电路板焊盘或元器件，底座内部预留了测试接口板的安装空间，可直接集成常用的ICT测试转接模块，无需额外外置接线盒，整体结构无多余突出部件，工位周边预留的操作空间充足，可配合自动测试设备完成开短路、元件参数、焊接缺陷等全项检测，也可作为人工辅助测试的承载工装使用。框架的型材连接部位均采用标准角码加螺栓锁紧，长期反复开合作业不会出现结构松动，接触电路板的部位均做了防静电处理，避免静电击穿敏感电子元件，斜置的面板角度符合人体工程学要求，作业员长时间操作不易产生视觉疲劳，下部底座的封闭设计可避免杂物掉入工装内部造成测试短路，侧面预留维护开口，日常检修探针、更换接线无需完全拆解框架，大幅降低工装的维护耗时。
