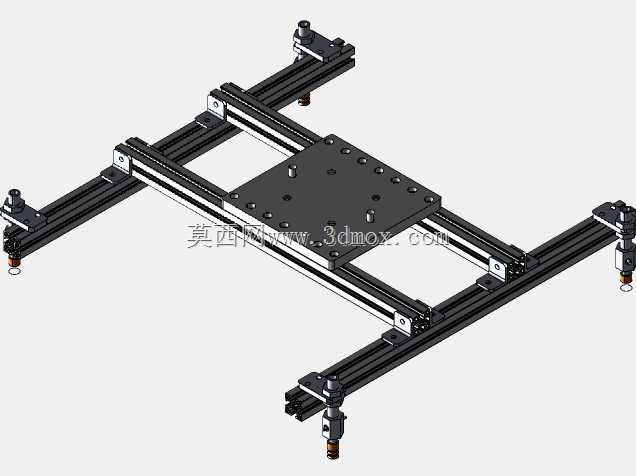

双轴滑移式真空吸附工装夹具结构

　　这套真空吸附滑移工装，主要面向3C通讯类产品的制程工位设计，适配屏幕、薄型塑胶壳体、FPC软板这类易刮伤、易形变工件的工序间转运与定位作业，替代传统夹爪式夹持结构，避免夹持力集中造成的工件表面压痕、形变问题。整套结构以标准工业铝型材搭建双轴滑移机架，两根平行布置的线性导轨作为X向滑移支撑，跨接在X向导轨上的承载板配套Y向导向结构，可实现载台平面范围内的任意位置停靠，适配不同尺寸规格工件的工位对位需求，无需重新拆装调整机架主体。中间的方形载板为真空吸附核心工作面，板面上按阵列规则布置多组真空吸孔，可根据工件外形尺寸选择对应位置的吸孔接通真空，覆盖从2寸到6寸规格的薄型工件吸附固定，载板中心与四周预留的安装孔位，可兼容加装定位销、

　　挡块等辅助定位件，针对带异形结构的工件做快速适配。机架两端布置的真空接头与缓冲限位结构，一端接入车间集中真空气源或独立真空发生器，另一端设置可调式油压缓冲器，限制载台滑移的极限行程，避免高速滑移时出现硬碰撞损伤导轨精度。整套结构的安装边界以铝型材机架的外轮廓为基准，底部预留的型材槽口可直接通过T型螺栓固定在设备台面或流水线侧边，不需要额外加工定制安装底板，适配现有产线的快速改造升级需求。设计过程中优先考虑了工装的换型效率，所有导向副均采用标准件组合，载板通过快拆螺丝与滑移座连接，更换不同孔位的载板即可适配新规格工件，单批次换型时间可控制在十分钟以内。吸附载板的平面度控制在0.02mm以内，保证薄型工件吸附后不会出现局部翘曲，适配丝印、贴合、检测等对工件平面度要求较高的工序使用，双轴滑移的行程可根据实际工位需求调整导轨长度，不需要改动核心的吸附与连接结构，拓展性较强。
