塑料成型工序用气动剪钳结构设计

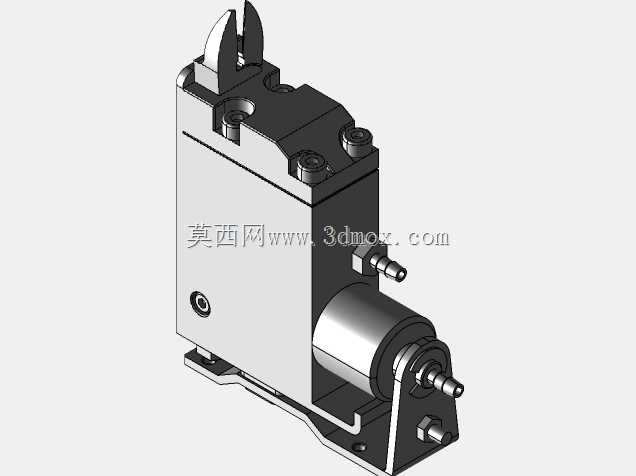

　　这款气动剪钳主要面向注塑成型后段工序的水口切除作业，在小型精密塑料件的量产产线中，这类剪钳通常安装在工位治具或者简易机械臂末端，替代人工剪钳完成重复性的剪切动作，相比手动作业能保持稳定的剪切力度，避免人工施力不均导致的塑件切口崩缺、残留毛边问题，也能降低长时间重复操作带来的人员劳损。从结构设计来看，整体采用方形缸体集成布局，将驱动气缸、剪切刃口、安装基座整合为一体式结构，没有外露的零散管线与连接部件，缸体侧面预留的快插气嘴接口可直接对接工厂常规6mm外径气动软管，接入0.4-0.6MPa的常规工厂压缩空气即可驱动，无需额外配置增压或者调压附件就能满足常规PP、ABS、PC等常用塑料材质的水口剪切需求。刃口部分采用错位斜切设计，

　　闭合时刃口从根部到尖端逐步啮合，剪切过程中不会出现水口滑移弹飞的问题，针对1-3mm厚度的塑料浇口，单次动作即可完成切断，切口平整无需二次修边处理。安装层面，底部设计了带定位孔的L型安装支架，支架上的两个长圆孔可适配不同孔距的安装基面，安装时不需要额外加工转接板，直接通过M4内六角螺丝即可固定在治具板或者设备安装面上，整体安装边界紧凑，横向宽度不超过60mm，纵向总长度含尾部气嘴接头约120mm，不会占用过多工位空间，在多工位并排布局的治具上也能灵活排布。设计时充分考虑了产线维护的便利性，缸体顶部的两个内六角固定螺丝拆开后即可直接更换磨损的刃口部件，不需要整体拆解气缸密封结构，日常维护只需要定期在气路接入端加注少量气动润滑油，

　　就能保证活塞与刃口联动结构的顺畅运行，长期高频作业下也不会出现动作卡滞、剪切无力的问题。在实际应用场景中，这类剪钳除了固定安装在治具上使用，也可以搭配手持气动管路作为手动剪切工具使用，针对小批量多品种的塑件生产，不需要制作专用治具就能直接使用，适配不同规格塑件的水口剪切需求，刃口的开合行程控制在8mm以内，既可以满足常规浇口的剪切空间需求，也不会因为行程过大导致动作周期变长，单次剪切动作的响应时间在0.2秒以内，能够匹配产线每分钟30-40次的作业节拍，不会成为工序节拍的瓶颈。
