注塑件浇口切割专用工装结构

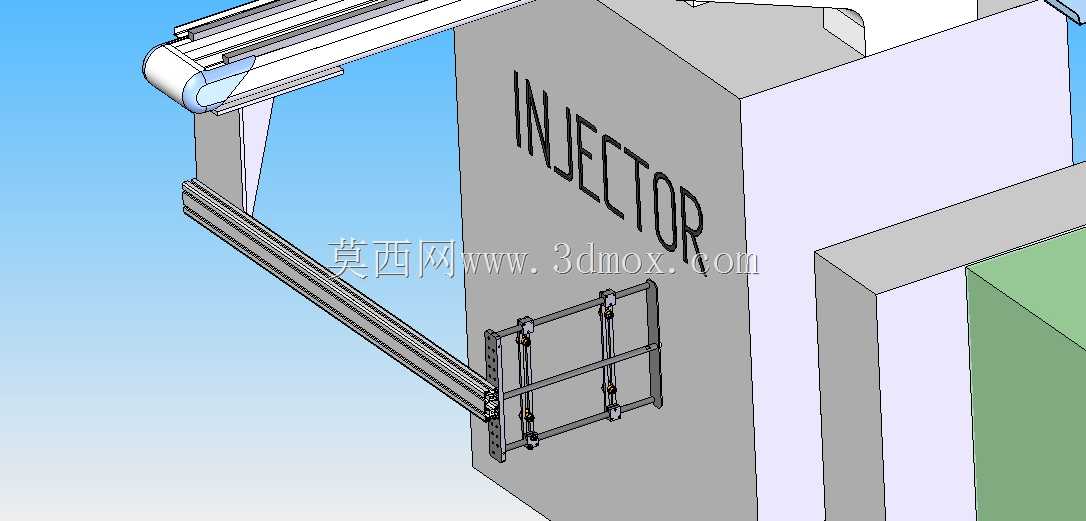

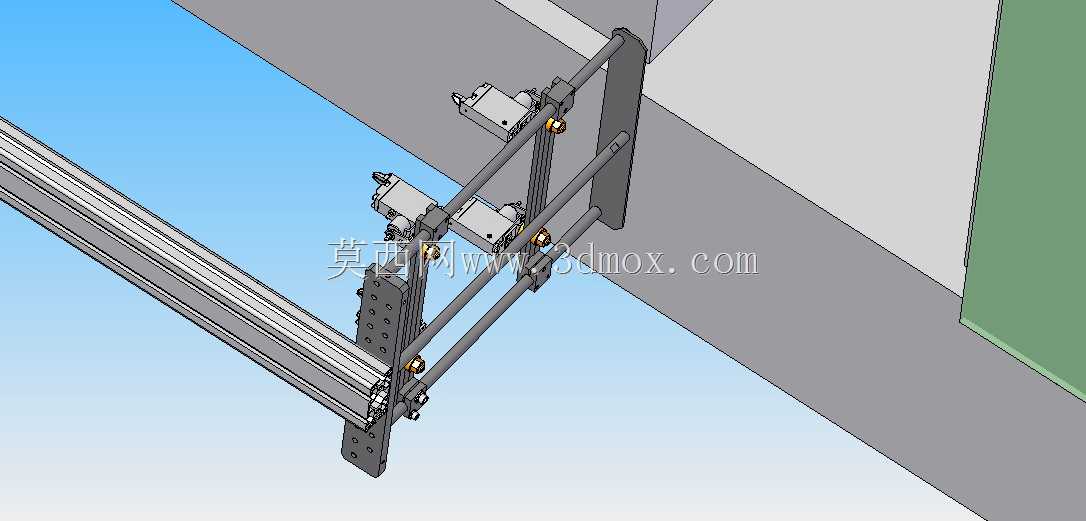

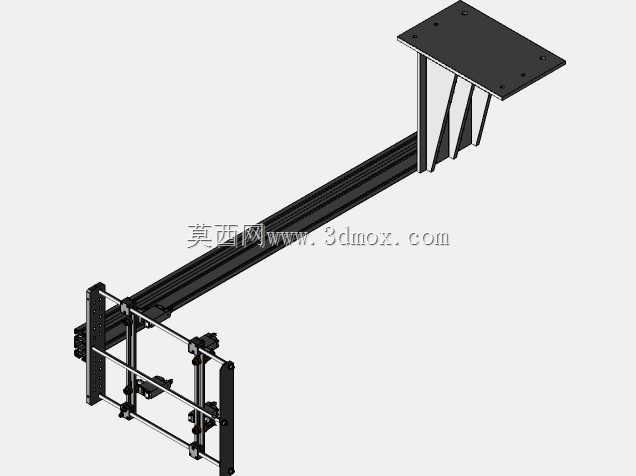

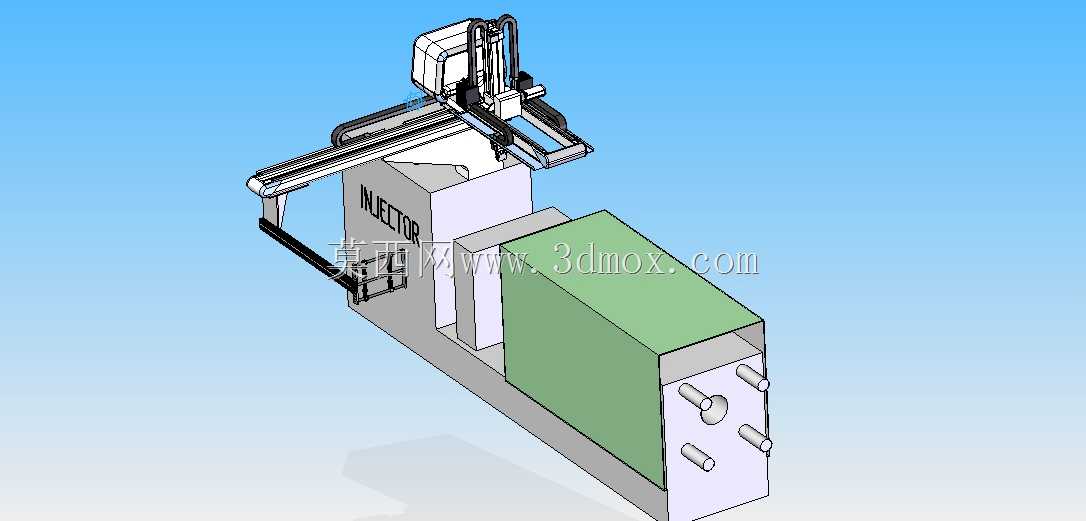

　　这套结构主要面向注塑生产后段的浇口去除工序，适配中小型注塑件的批量裁切作业场景，在3C电子外壳、小型塑料结构件的生产线上，可直接对接注塑机出料端完成在线切浇口作业，替代人工手持美工刀、剪钳的传统处理方式，避免人工裁切造成的切口不齐、工件刮伤、浇口残留过高的问题。整套结构采用铝型材搭建主支撑框架，顶部的安装板预留了多组沉头安装孔，可直接固定在生产线的机架立面或者独立工作台台面上，安装时仅需保证框架水平度偏差不超过0.2mm/m，即可保证后续裁切动作的对位精度。框架上搭载的双轴可调定位机构，通过横向光轴与纵向滑座的配合，可根据不同尺寸的注塑件调整夹持范围，夹持端的仿形定位块可根据产品外形快速更换，换型时间可控制在10分钟以内，

　　适配多品种小批量的注塑生产需求。设计时优先考虑了裁切作业的受力稳定性，顶部支撑位置增设了三角加强筋结构，可抵消裁切动作产生的侧向冲击力，避免长期作业后框架出现形变偏移。纵向的导轨行程预留了150mm的调节余量，可适配不同高度的注塑件浇口位置，裁切执行端的安装位预留了标准安装孔，可兼容气动切刀、电热切刀等不同类型的裁切元件，用户可根据塑料材质特性选择对应的裁切方式，比如脆性塑料选用气动冲切，软质塑料选用电热熔切。结构的夹持端采用弹簧缓冲设计，夹持力度可通过调节螺母调整，避免硬接触夹伤塑料工件表面，同时保证裁切时工件不会出现位移，切口位置精度可控制在±0.1mm以内。整套结构的外接尺寸控制在长800mm、宽200mm、

　　高600mm的范围内，不会占用过多生产线空间，底部的走线槽预留了气动管路与电路的走线空间，安装时可直接将管线隐藏在型材槽内，避免生产过程中线缆被工件剐蹭造成损坏。在实际使用中，该结构可配合小型输送带完成自动上下料，单工位裁切节拍可控制在3秒每件，相比人工作业效率提升4倍以上，同时可统一浇口残留高度，保证后续喷涂、装配工序的尺寸一致性，减少后段打磨工序的工作量。
