SMT产线用PCB板平稳输送接驳设备

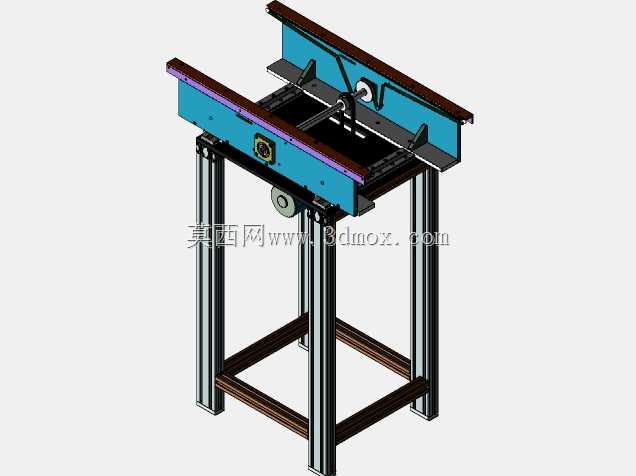

　　这款PCB输送设备主要面向SMT电子组装产线的工序间接驳场景，常见于印刷机、贴片机、回流焊、AOI检测设备之间的板件传递工位，解决不同工序设备间存在高度差、间距差时的电路板平稳转运需求，避免人工转运带来的板件磕碰、静电损伤、定位偏移等问题。设备整体采用铝型材搭建立式机架，底部通过方管焊接形成矩形支撑底框，四根立式铝型材作为主支撑柱，机架底部可搭配脚杯或脚轮实现水平调节与工位移动，安装时需预留两侧操作维护空间，设备宽度适配常规单双面板的输送宽度范围，输送面高度可根据对接设备的进出板高度做±50mm范围内的调整，适配多数主流SMT设备的接驳高度要求。输送段采用双侧皮带传动结构，两侧导向条采用耐磨防静电材质，

　　避免输送过程中板件边缘磨损与静电积累，输送宽度可通过手轮调节结构快速调整，适配不同尺寸规格的PCB板传输，调节过程中两侧导轨同步运动，保证输送中心线始终与对接设备的进出板中心对齐，无需反复校准对位。设备的驱动单元布置在机架侧方，采用减速电机搭配同步带传动，输送速度可根据产线节拍做无级调整，满足不同生产节奏下的板件输送需求，传动部位设置有透明防护挡板，避免日常操作时衣物、工具卷入传动结构，同时不影响运维人员观察传动部件的运行状态。机架中部预留有传感器安装位，可根据实际需求加装进出板检测光电、板件到位传感器，实现与上下游设备的信号交互，完成板件的自动停位、放行动作，无需人工触发输送指令。导向条上方设置有可调式压边结构，针对厚度较薄、

　　易翘曲的PCB板，可调整压边高度限制板件翘曲量，避免输送过程中卡板、掉板问题。设备的电气控制元件集中布置在机架侧方的安装板上，布线沿铝型材槽内走线，整体走线规整，方便后期故障排查与元件更换，整体结构无突出尖锐棱角，所有钣金加工件均做倒角钝化处理，符合车间设备安全规范。在实际产线布局中，该类输送设备可根据工位需求做加长、缩短定制，也可多台拼接形成长距离输送线，适配不同长度的产线排布需求，相比传统的皮带输送线，该设备针对PCB板的传输特性做了专门的结构优化，输送平稳性更高，板件定位精度更优，能够满足SMT产线对板件传输的高稳定性要求。
