双工位钻孔进给定位夹持机架

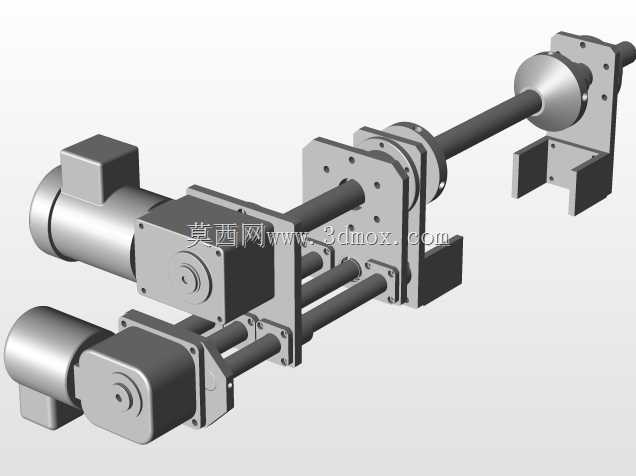

　　这套钻孔保持架结构面向批量孔加工工位的刚性夹持与进给导向需求，常见于小型零部件端面钻孔、同轴孔修配、长轴类工件径向钻孔以及通讯类小型金属件的二次机加工场景。整套机构采用双侧对称布置的动力安装位，两端预留的方形法兰接口可直接固定减速电机、气动钻削头或伺服进给单元，中间跨距区域布置多层平行导向光轴，滑动安装板沿光轴做直线往复动作，避免钻削进给过程中出现悬臂偏摆。

　　从实际装配边界来看，机架底部采用分体式L型支脚承载，支脚立面预留阵列安装孔，可直接锁附在机床工作台、铝型材机架台面或者专用钻孔工装底座上；整机沿长轴方向的进给行程由两根平行导向杆的有效跨距决定，两端立板之间留出足够的工件避让空间，长杆状工件可以从端部法兰中心孔贯穿通过，完成深孔或者分段钻孔作业。中部滑动板上加工有密集的螺纹孔与定位销孔，既可以安装钻套导向座、工件压紧块，也可以根据加工件外形更换定制化夹具，不用改动主体机架即可切换不同产品的钻孔工序。

　　设计思路上优先保证钻削过程的同轴度与抗振性能：双侧动力头的安装法兰与中心传动轴保持同轴，多层导向轴上下分层布置，承受钻削进给力时滑动板不会出现扭转翘曲；端部的圆盘式连接座采用台阶止口定位，动力单元装入后止口自动找正，降低装配时的同轴度调校工作量。机架上的所有立板、滑动板均做加厚处理，支脚与底板之间采用直角加强结构，高速钻削产生的轴向反作用力可以直接通过支脚传递到工作台面，不会出现机架共振导致的孔口毛刺、孔径超差问题。

　　现场使用时，工件既可以装夹在中部滑动板上随进给机构朝向动力头移动，也可以固定在两端支架之间，由动力头带动钻头完成进给，适配不同重量、不同长度工件的加工需求。机构外露的轴端、法兰位置都预留了传感器安装位，可加装行程限位开关、进给到位检测开关，接入产线自动控制逻辑后即可实现半自动或全自动钻孔循环，结构本身没有复杂的定制铸件，全部采用板件、标准光轴、标准紧固件拼接，加工制造成本低，维护时仅需更换导向轴衬套或者钻套即可快速恢复精度，非常适合中小批量机加工车间做专用钻孔工装改造使用。
