层叠式压合工装结构三维设计

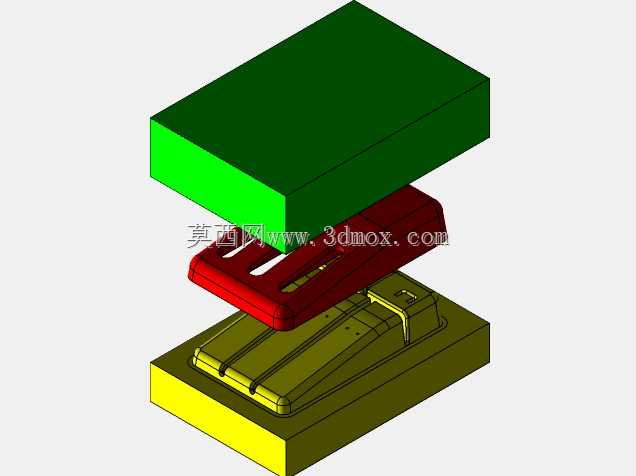

　　这套层叠式压合结构主要应用于小型零部件的压装装配工序，常见于消费电子配件、小型五金件的生产线装配工位，用来完成两个待贴合部件的精准对位与压合固定，替代人工对位压装的作业方式，能有效降低人工操作带来的对位偏差、压合力度不均导致的零件报废问题。从结构分层来看，最上层的绿色块为压合动模的安装基座，用来连接压合驱动端，不管是搭配小型气缸驱动还是手动压杆驱动，都可以通过这个基座传递均匀的下压力，基座底面做了整面的平面度加工处理，保证压合过程中压力可以均匀覆盖下方待压合零件的整个接触面，不会出现局部压力过大导致的零件变形。中间的红色构件是压合过程中的压头部件，其型面完全匹配下方待压合零件的上表面轮廓，在压合下行过程中可以完全贴合零件表面，

　　避免压合时出现零件翘起、偏移的问题，压头上开设的长条形槽位是避让结构，用来避开零件表面的凸起定位柱或者接线结构，防止压合过程中压伤零件的功能结构。最下层的黄绿色部分是下定位基座，基座上加工有与待压合零件下轮廓完全匹配的定位型槽，零件放置到型槽内后可以实现X、Y两个方向的完全限位，不需要额外的夹持结构就可以保证零件在压合过程中不会发生水平位移，基座底部的黄色层是安装固定板，用来将整个下模部分固定在工作台面上，板上预留的安装孔位可以适配不同规格的工作台T型槽或者螺纹孔安装需求。设计过程中优先考虑了压合行程的匹配，上下模合模后的间隙刚好控制在零件压合到位的尺寸公差范围内，不会出现过压导致的零件壳体开裂，

　　也不会因为间隙过大导致压合不到位出现零件松脱的问题。整个结构的安装边界控制在小型工装的常规尺寸范围内，不需要占用过大的工作台空间，既可以集成到自动化装配流水线的工位上，也可以单独作为手动压合工位的工装使用，定位型槽和压头都采用可更换的设计思路，后续如果更换同类型不同尺寸的待压合零件，只需要更换对应的压头和下定位型槽块，不需要更换整个工装基座，能有效降低生产线的工装换型成本。结构的导向部分没有额外添加导柱导套，依靠压头和下定位型槽的轮廓配合实现自导向，简化了整体结构，减少了加工和装配的工作量，适合小批量生产场景下的快速工装制作需求，压合过程中零件的受力方向完全垂直于定位基面，不会产生侧向分力，能保证压合后零件的贴合面平行度满足装配要求。
