手动台式棘条压装作业设备结构

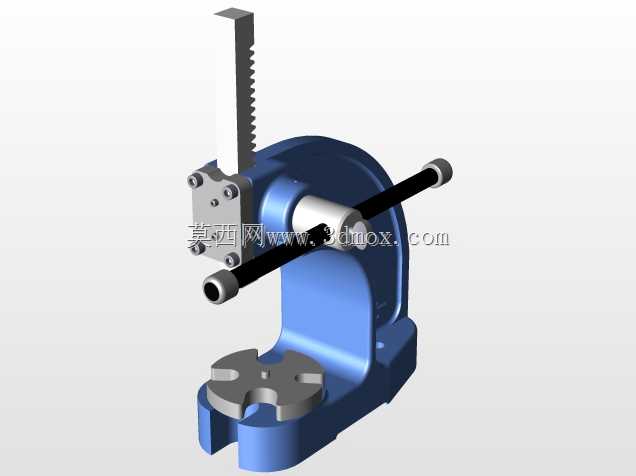

　　这款手动台式压装设备，多布置在小型机加工工位、装配线旁的辅助作业区，或是维修班组的工具台面上，用来完成过盈配合件的压入、小型工件的校形、薄材冲切、铆钉铆接这类不需要大吨位压力的轻载作业，相比气动、液压类压装设备，它不需要外接动力源，布置灵活，操作时没有额外的能耗与管路维护成本，很适合多品种小批量的零散加工场景。设备采用立式悬臂的整体铸造型机身，底座带T型槽结构的工件承载台，台面的开槽设计可以适配不同规格的工装夹具定位，压头的下行轨迹与底座台面保持垂直，保证压装过程中受力方向不会偏移，避免压装工件出现偏斜、啃伤的问题。传动部分采用棘条与齿轮啮合的结构，操作杆横向贯穿机身的齿轮轴，两端带防滑握持套，操作人员扳动操作杆时，

　　齿轮带动带齿的压杆做直线下行运动，回程依靠压杆与机身之间的复位结构实现自动抬升，不需要额外手动提拉压头，操作行程可以根据工件的实际高度做限位调整，避免压头超程损伤工件或者设备本身。从安装边界来看，设备整体占地尺寸很小，底座的安装孔位可以直接通过螺栓固定在标准工作台上，不需要做额外的地基处理，机身的重心落在底座中心区域，满负载操作时不会出现侧倾的问题，压头的最大下行行程覆盖常规小型压装件的高度范围，开口高度可以满足多数小型五金件、电子接插件、微型轴承的压装作业需求。设计上把受力集中的齿轮啮合区、压杆导向区都做了加厚的结构处理，机身的弧形过渡结构可以分散压装作业时的应力，避免长期负载出现机身开裂的问题，操作杆的力臂长度经过匹配，

　　操作人员只需要施加很小的握持力，就能在压头端获得足够的压装出力，长时间操作也不容易产生疲劳。承载台的可拆卸设计方便根据不同的作业需求更换适配的工装，比如压装轴承时更换带定位凹槽的垫块，冲切作业时更换带落料孔的下模，不需要对设备主体做改动就能适配不同的作业内容，设备的运动副都预留了润滑注油位置，日常维护只需要定期在齿轮、棘条、导向面涂抹润滑脂，就能保证长期操作的顺畅度，不会出现卡滞、压头爬行的问题。
