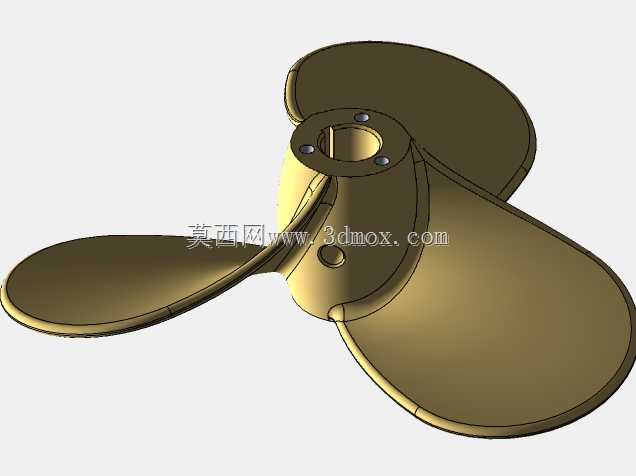

三叶船用推进螺旋桨三维结构设计

　　这款三叶推进桨主要适配小型内河作业艇、休闲垂钓艇的舷外机动力输出端，也可作为小型无人测绘船、水面保洁船的推进部件使用，核心作用是将主机输出的旋转扭矩转化为船体行进的轴向推力，相比同直径两叶桨，三叶结构在同等转速下推力输出更平顺，能有效降低桨叶划过水体产生的脉动振动，减少船体尾部的结构共振传递，提升低速航行时的操控稳定性。设计阶段首先结合常用小型船机的输出轴参数确定中心毂体的安装尺寸，中心轴孔采用与主机输出轴匹配的通孔结构，周边均匀布置三个紧固螺钉孔，安装时可通过紧定螺钉实现桨与轴的周向固定，避免大扭矩输出时出现桨轴打滑的问题；毂体外侧设置的定位凸台可贴合主机轴端的止口面，保证桨的安装同轴度，减少高速旋转时的径向跳动量。

　　桨叶的曲面采用等螺距设计思路，从叶根到叶梢的剖面厚度逐步递减，叶根位置做加厚圆弧过渡，可分散旋转时水流冲击产生的应力集中，避免长期交变载荷下出现叶根断裂的问题；叶梢边缘做圆角钝化处理，既可以降低航行时的叶梢涡流噪声，也能减少杂物缠绕时对桨叶边缘的磕碰损伤。从安装边界来看，这款桨的整体径向尺寸适配15-30马力的小型船用动力，安装时需要保证桨叶与船体尾部导流罩的间隙不小于叶梢厚度的1.5倍，避免旋转过程中桨叶与船体结构发生剐蹭；毂体的轴向长度预留了足够的锁紧螺母安装空间，可适配不同长度的主机输出轴，安装完成后桨叶的入水深度需要保证在满载吃水线以下，避免高速旋转时吸入空气造成推力损失、出现桨叶空蚀的问题。实际使用场景中，

　　这类三叶桨在浅水区域航行时，相比多叶大直径桨的通过性更好，不容易触碰河床石块造成桨叶变形，日常维护时只需定期检查紧固螺钉的预紧力，清理缠绕在桨毂位置的水草、渔网等杂物即可，结构可靠性较强，能满足近岸浅水环境下的长期使用需求。建模过程中对桨叶曲面做了连续性校验，保证每个叶型曲面的曲率过渡平滑，没有突兀的折角，减少3D打印或铸造加工时的曲面缺陷，中心孔与螺钉孔的位置度公差控制在合理范围，能直接适配标准规格的船机输出轴，不需要二次修配即可完成安装。
