立式斯特林动力装置结构设计方案

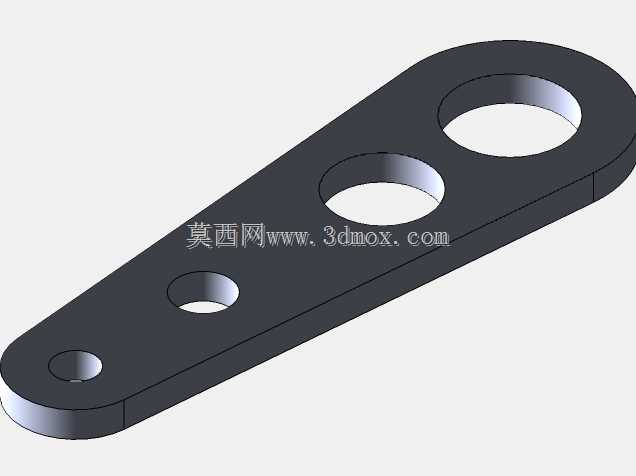

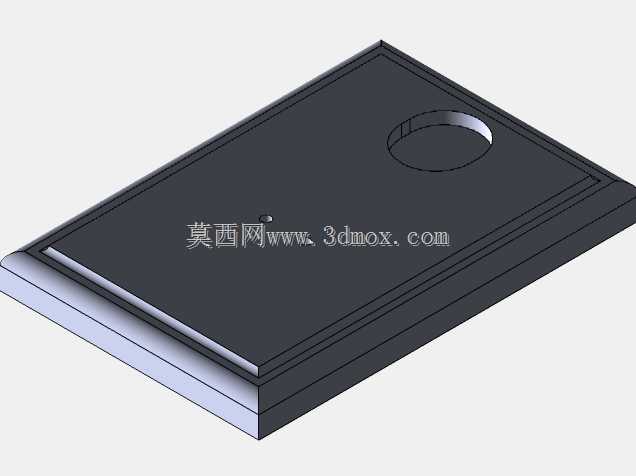

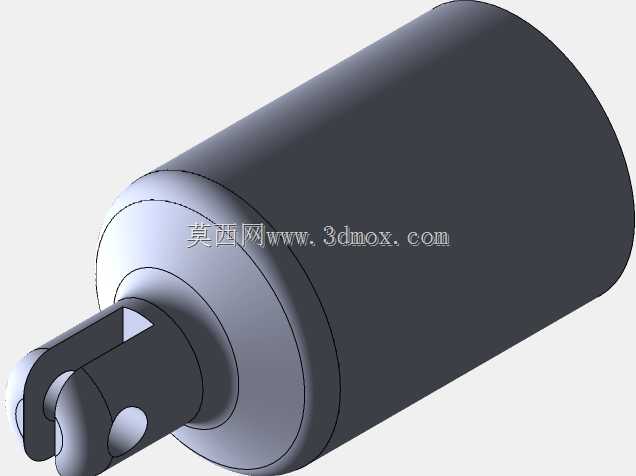

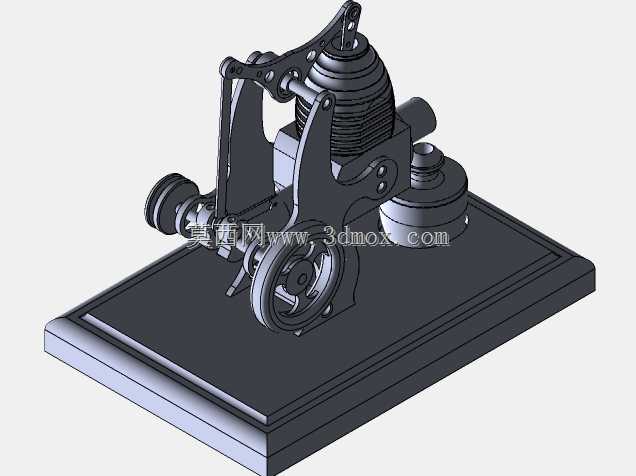

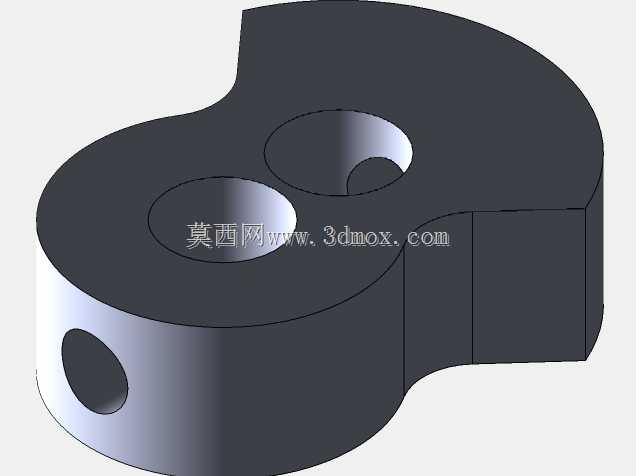

　　这套外燃式动力装置的三维结构设计，核心围绕闭式循环热功转换的工作逻辑展开，整体采用立式基座承载布局，所有运动构件均集成在整块铣削成型的安装底板上，底板预留的沉头安装孔可直接适配教学实验台架、小型动力演示装置的固定需求，安装边界规整，无需额外设计转接支架即可完成装配固定。从实际应用场景来看，这类小型斯特林动力结构常被用于热能转换原理教学演示、低品位余热回收试验平台搭建，也可作为小型科普装置的动力核心，相比内燃机结构，它对热源适配性更强，无需燃油爆震做功，依靠冷热腔温差即可驱动运转，运行过程振动更小，结构直观性更强，适合拆解展示动力传递全流程。结构设计上，动力输出端采用偏心曲柄配合摆臂式连杆结构，将置换活塞、

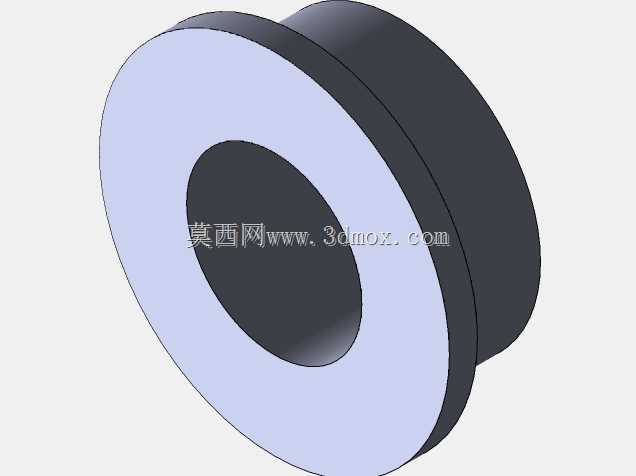

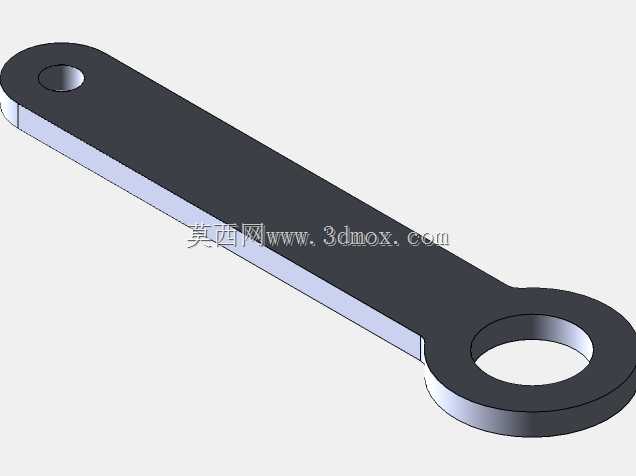

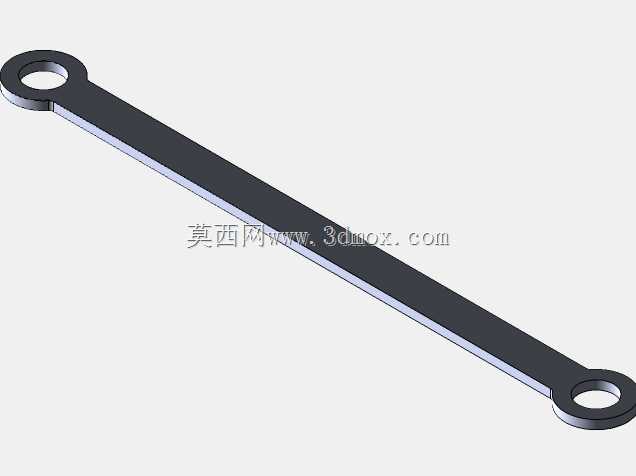

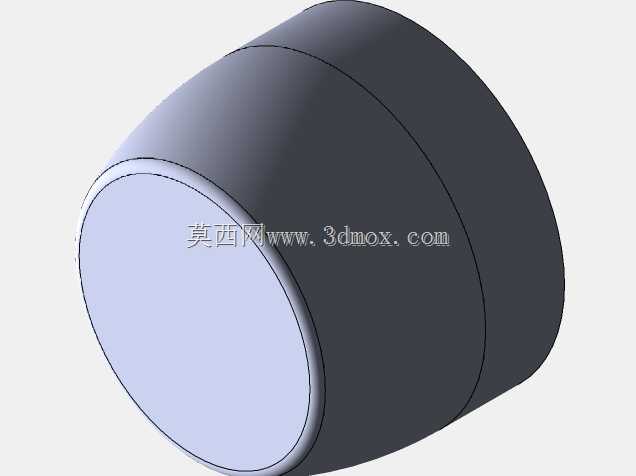

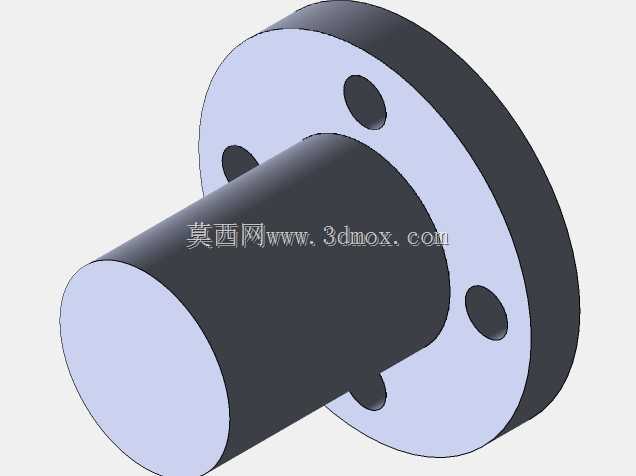

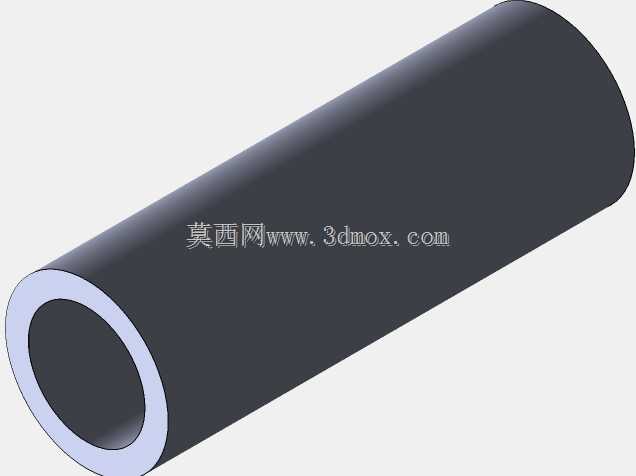

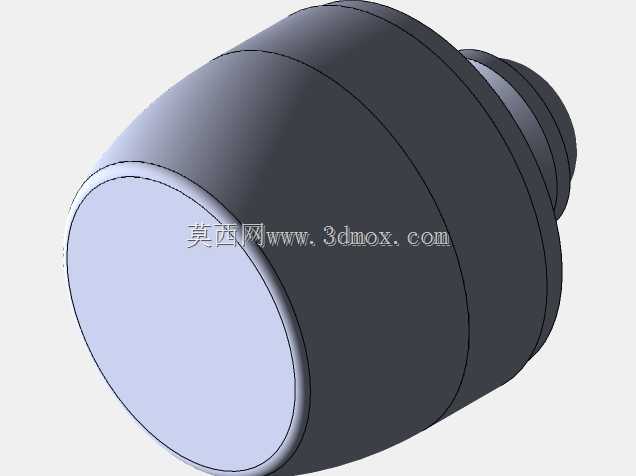

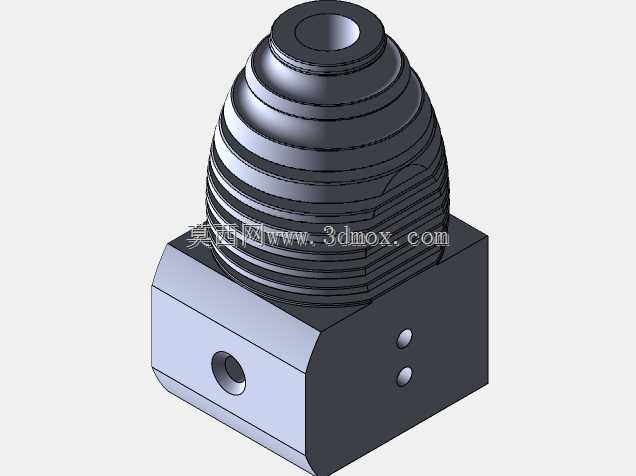

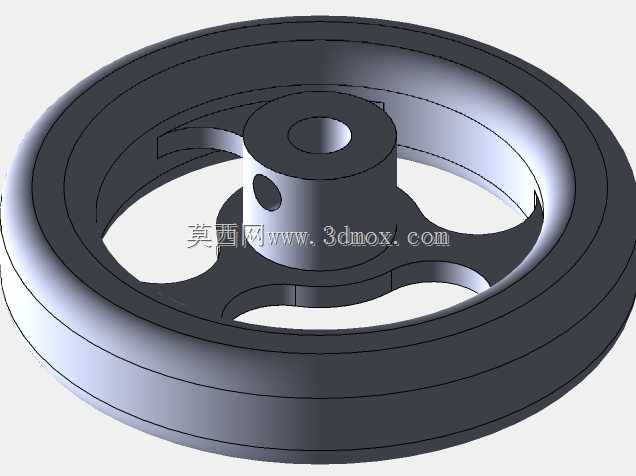

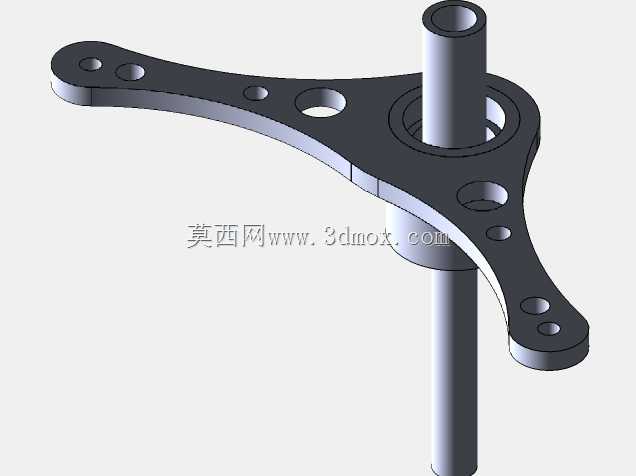

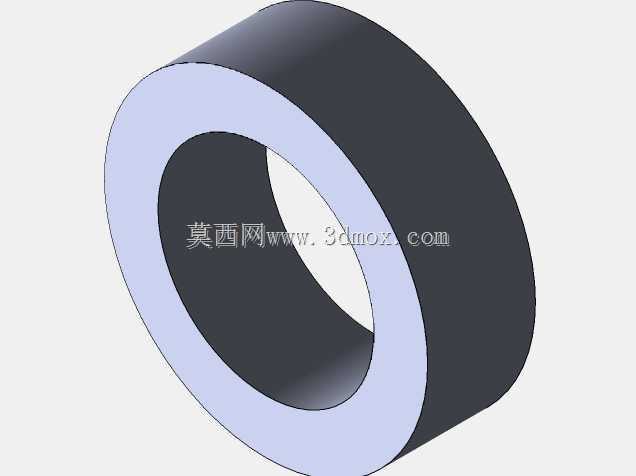

　　动力活塞的往复直线运动转换为飞轮端的旋转输出，飞轮采用偏心配重设计，可抵消活塞往复运动产生的惯性力，保证运转过程的平顺性，避免出现卡滞或转速波动问题。冷热腔端采用叠层散热翅片结构，增大冷端与空气的接触面积，保证冷热端维持稳定工作温差，加热端的集热结构采用圆弧过渡设计，可均匀承接外部热源热量，避免局部热应力集中导致构件变形。传动摆臂的铰接点均采用轴套配合设计，预留合理装配间隙，既保证运动灵活性，又能减少长期运转的磨损量，所有运动构件的运动包络均在基座轮廓范围内，无外伸干涉风险，外围加装透明护罩即可直接用于公开场景演示。尺寸设计上，整体结构长宽比控制在1.2:1，重心落在底板几何中心附近，高速运转时不会出现倾覆问题，各管路接口、

　　铰接位置均预留拆装操作空间，日常维护无需拆解整体基座即可完成易损件更换。建模过程中所有配合面均按照实际机加工公差设定，活塞与缸体的配合间隙、轴与轴套的同轴度要求都在结构中做了对应限位设计，可直接导出工程图用于机加工生产，也可用于运动仿真模拟，验证不同温差下的动力输出特性，为后续优化换热结构、调整传动比提供精准的三维模型支撑。
