离心泵闭式叶轮流体机械结构

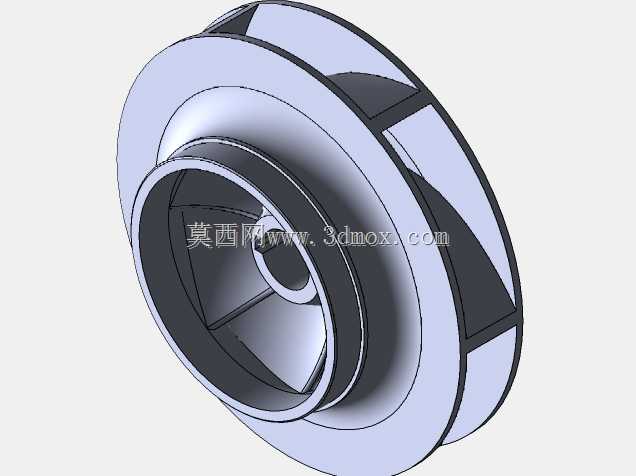

　　该模型呈现的是离心泵或离心风机中承担能量转换的核心转子部件——闭式叶轮。叶轮在泵体或蜗壳内部高速旋转，通过叶片对流体施加离心力，将原动机输入的机械能转化为流体的压力能与动能，是决定整机扬程、风量、效率和气蚀性能的关键零件。

　　从结构上看，模型采用后弯式叶片配合前后盖板的闭式构型。后弯叶片在离心式流体机械中应用广泛，其出口安装角小于90度，运行时效率较高、性能曲线平稳，适合清水泵、循环泵、化工流程泵以及中低压离心通风机等工况。叶片沿轮毂周向均匀分布，形成连续收敛的流道；流体从中心吸入口进入后，沿叶片间通道向外侧甩出，再汇入蜗壳收集并导向出口。前盖板带有明显的弧形收口，能够引导来流平顺进入叶道，降低入口冲击损失；后盖板与轮毂相连，用于传递轴系扭矩。

　　建模时需要重点控制叶片型面、盖板曲率和进出口几何关系。叶片进口边通常配合吸入方向进行修型，以减小冲角并改善气蚀特性；出口宽度、叶片包角和流道截面积变化会直接影响流量—扬程曲线。轮毂中心设置轴孔区域，实际设计中还需结合键连接、叶轮螺母或锁紧结构确定配合公差；前后盖板外圆则与泵体密封环或蜗壳内壁形成运转间隙，间隙大小直接影响容积效率。

　　安装边界方面，叶轮进口直径需与吸入室或密封环口径匹配，后盖板端面要预留轴套、机械密封及锁紧螺母的装配空间；外圆尺寸不能与蜗壳隔舌发生干涉，同时应保证合理的径向间隙。轴向定位通常依靠轴肩和锁紧件完成，周向定位则通过键或花键实现。动平衡校核对这类高速旋转件不可忽视，叶片分布不均、盖板厚度突变或材料去除不对称，都会引起振动并缩短轴承和密封寿命。

　　在检修与选型场景中，该类叶轮常用于替换磨损的水力部件，也可作为泵阀设计、流体仿真和转子装配教学的参考结构。建模过程中保留叶片、盖板、轮毂和中心孔的连续几何关系，有利于后续进行流道抽取、网格划分、强度校核以及数控加工工艺规划。
